立式双导杆导向支撑调节模组结构

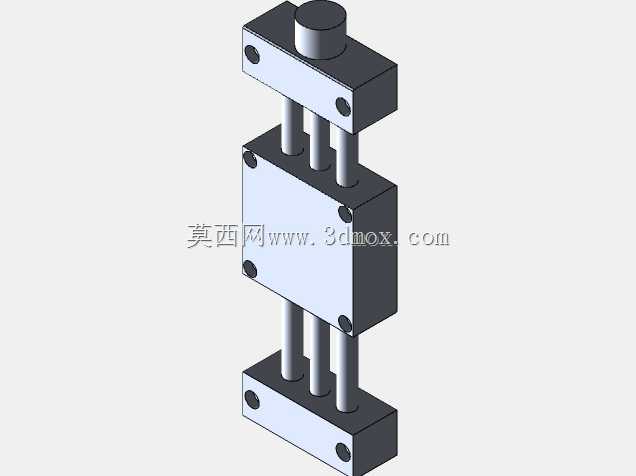

　　这套立式双导杆导向支撑结构，在轻载直线位移类工位的应用覆盖范围很广，从通讯设备内部的模块插拔导向、小型检测设备的探针升降支撑，到桌面工装的压头位移导向都能适配，核心是靠对称布置的两根平行光杆提供稳定的直线运动约束，避免运动过程中出现偏载卡滞的问题。整体采用三层板叠层布置的结构逻辑，上下两端为固定安装板，中间为可沿导杆轴向滑动的承载安装板，顶端设置独立的驱动连接座，可直接对接微型气缸、手动调节旋钮或者小型丝杠的输出端，不需要额外设计转接结构就能完成动力输入。设计阶段优先考虑了安装边界的适配性，上下固定板的四个角点位置都预留了沉头安装孔，可直接通过内六角螺丝固定在设备基板或者安装立面上，安装孔的孔距做了等距对称设计，

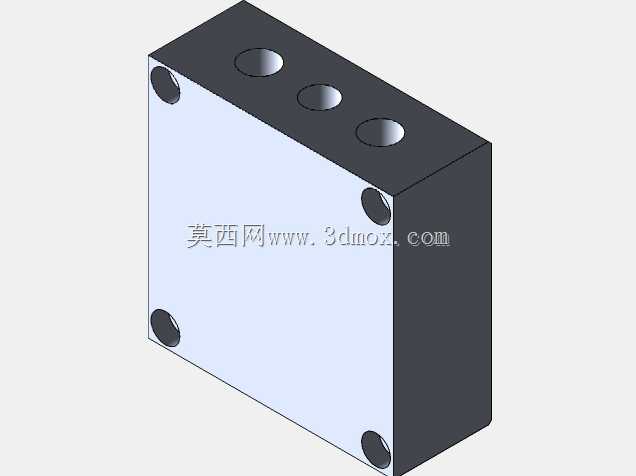

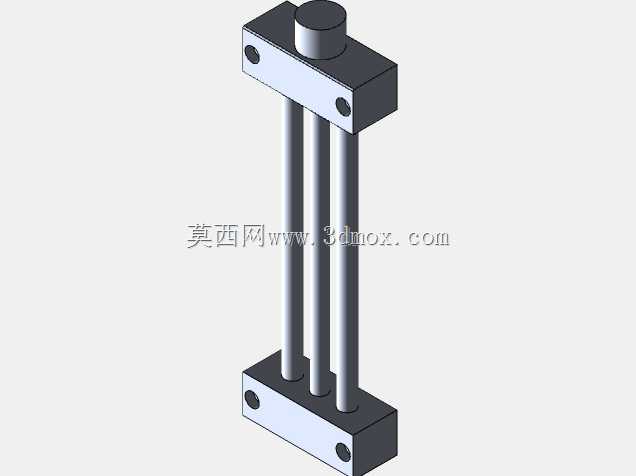

　　不管是正装还是反装都能匹配安装基面的孔位，不需要二次改孔。导杆与上下固定板的连接采用过盈配合加端面顶丝的双重固定方式，相比单纯的过盈压装，抗侧向冲击的能力更强，在频繁往复运动的工况下也不会出现导杆松动移位的问题；中间滑动板与导杆的配合预留了合理的间隙，可根据实际使用需求加装直线轴承或者自润滑铜套，低速轻载工况下甚至可以直接采用光杆与板件的间隙配合，降低整体制造成本。中间承载板的四个边角同样预留了螺纹安装孔，用来固定需要做直线位移的功能部件，比如通讯测试用的射频探头、小型工装的压合头、检测设备的对位相机等，安装面的平面度在设计时做了形位公差约束，保证安装后的功能部件不会出现倾斜偏摆。顶端的驱动连接座做了居中布置，

　　动力输入点的轴线与两根导杆的对称中心线完全重合，驱动过程中两根导杆的受力均匀，不会出现单侧导杆受力过大导致的磨损加剧问题，连接座的柱体直径做了通用化设计，可适配市面上绝大多数微型驱动元件的输出轴连接尺寸，不需要额外加工转接套。从安装空间的角度考量，整体结构的横向占用尺寸很小，两根导杆的间距经过优化，在保证抗扭刚度的前提下尽可能压缩了横向宽度，适合在设备内部狭窄的安装空间里布置，不会和周边的走线、其他功能构件产生干涉；导杆的有效行程可根据实际使用需求调整长度，不需要改动上下安装板和中间滑动板的结构尺寸，只需要更换对应长度的导杆就能适配不同行程的使用需求，零部件的通用化程度很高。结构的维护难度很低，

　　日常使用过程中只需要定期在导杆表面涂抹润滑脂，就能保证滑动顺畅，没有复杂的传动链路，故障点极少，适合在长期连续运行的自动化设备内部使用，不需要频繁拆解维护。在通讯类设备的生产测试工位中，这类结构常用来承载测试接头，完成对产品接口的自动插拔对位，因为导向精度足够，不会出现接头插偏导致的接口针脚损坏问题；在小型桌面压装工装里，这套结构可以作为压头的导向支撑，保证压装过程中压头始终垂直于工件表面，压装受力均匀，不会出现压偏导致的工件报废问题。设计过程中特意规避了复杂的异形结构，所有板件都采用规则的矩形结构，导杆为标准光轴，加工难度低，普通的铣削、钻削设备就能完成所有零部件的加工，不需要特殊的加工工艺，制造成本可控，适合小批量定制设备的快速搭建使用。
