鼠标垫卷材自动裁切收料设备结构设计

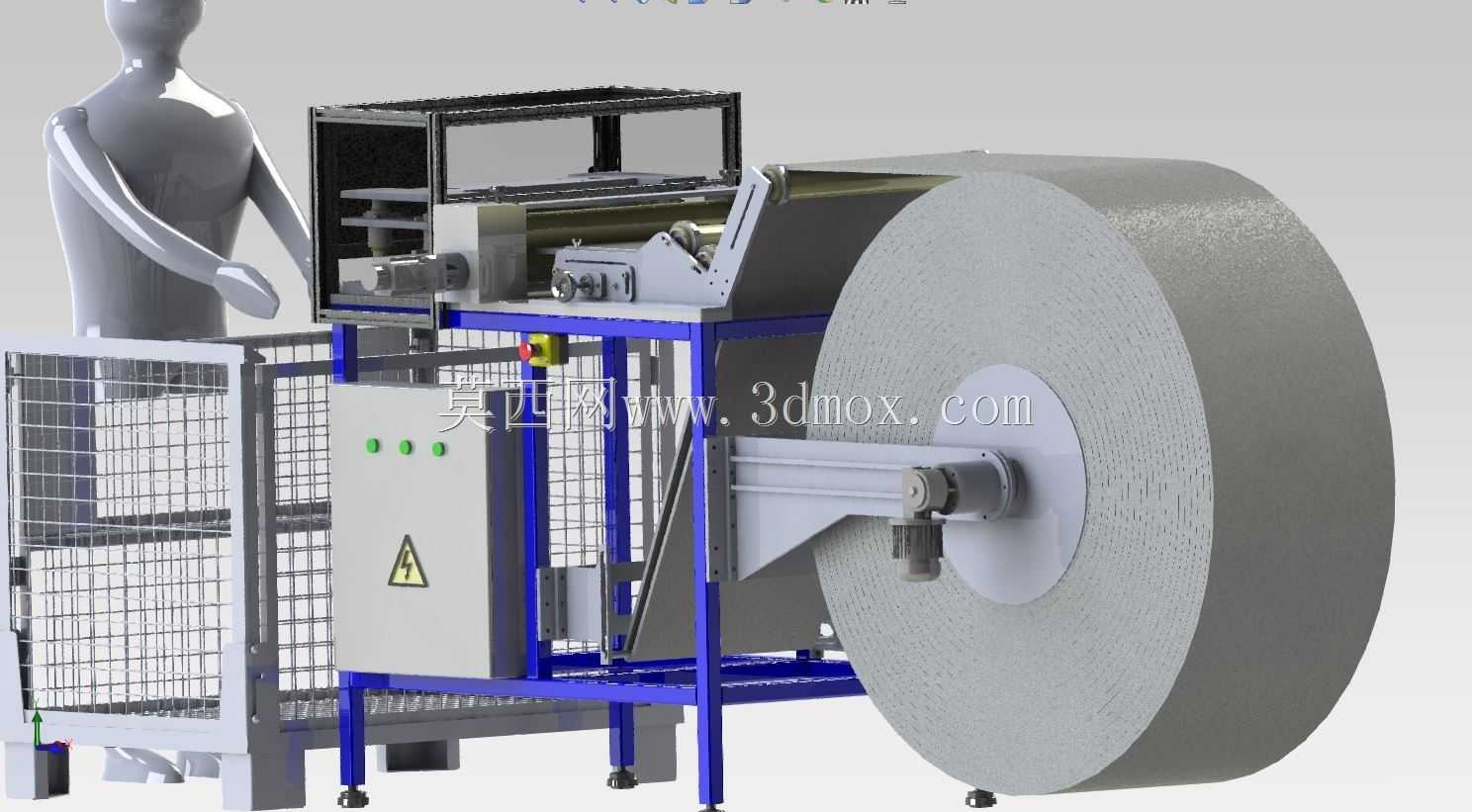

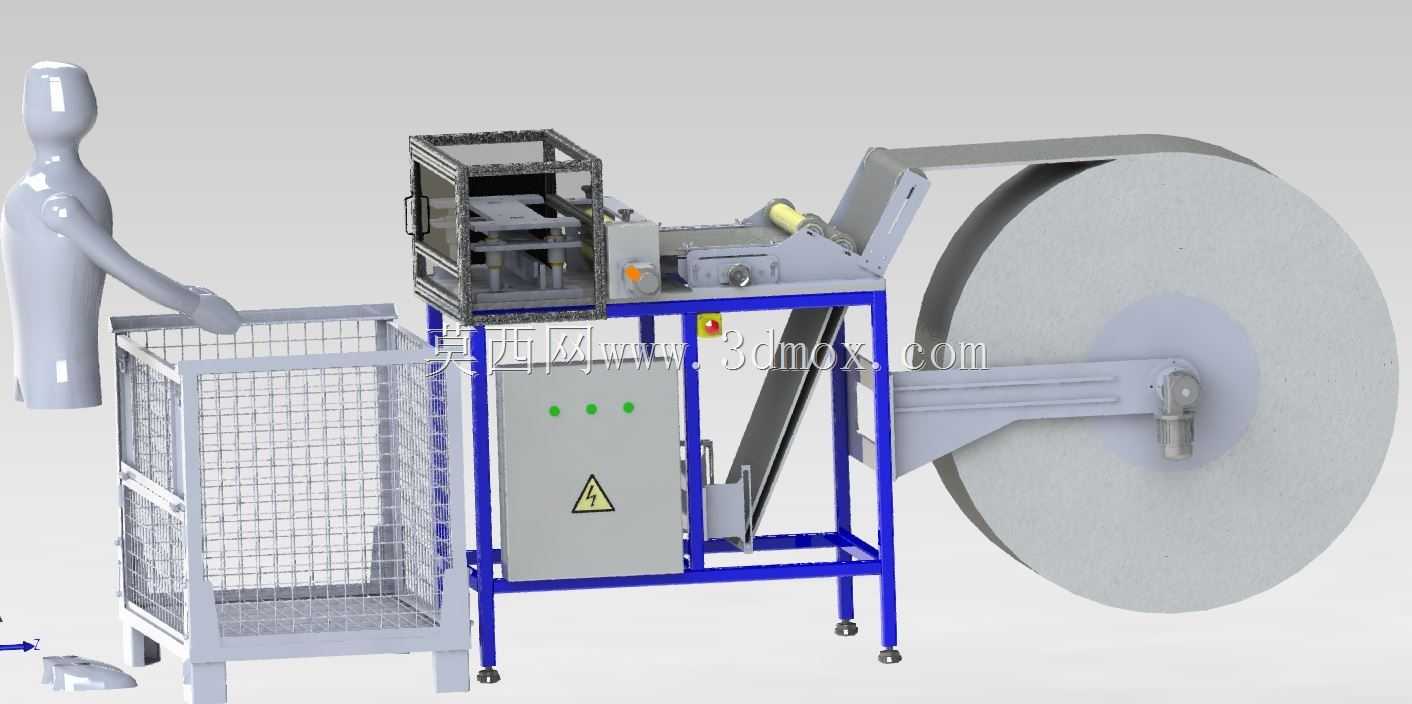

　　这套设备主要面向鼠标垫生产的后段裁切工序，适配成卷的鼠标垫面材连续加工场景，替代传统人工拉料、手动裁切、逐片整理的低效作业模式，在小型数码周边配件加工车间、橡塑卷材深加工产线中可作为独立工位使用，也可对接前段的卷材印刷、热压工序形成连续产线。设备整体采用方通焊接机架作为承载主体，底部配置可调脚杯，安装时可根据地面平整度调整水平，无需额外预埋地脚螺栓，适配普通工业厂房的硬化地面安装条件，机架整体宽度控制在1.2米左右，长度含料卷安装位约2.8米，操作侧预留0.8米的人员操作与维护通道，整体占地边界紧凑，适合中小型加工车间的工位排布。

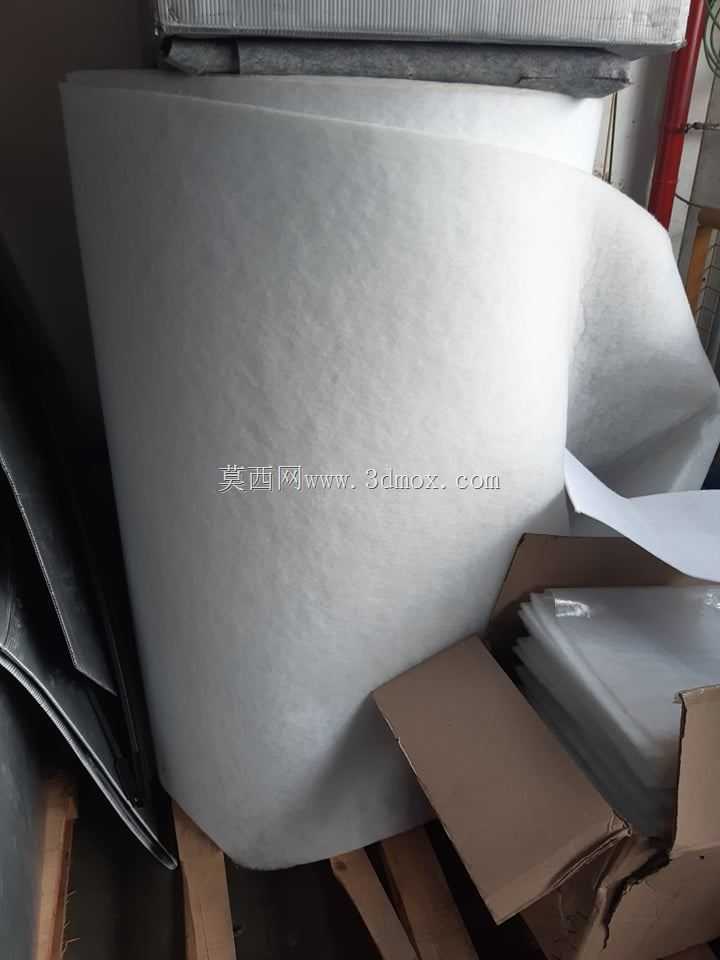

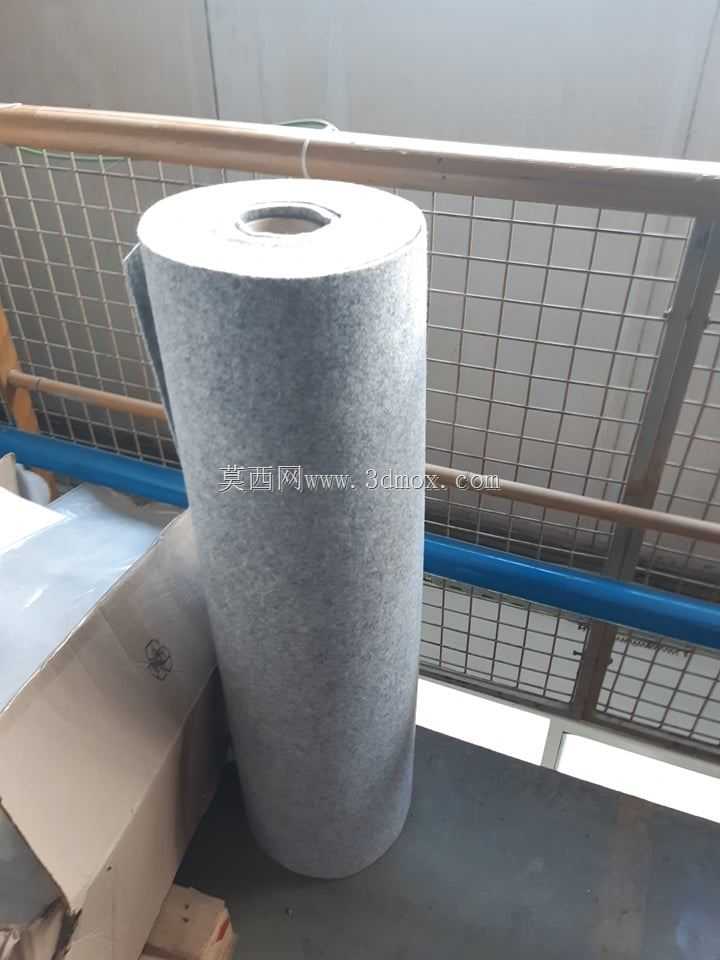

　　设备的料卷承载端采用悬臂式气胀轴结构，可适配最大直径800mm、幅宽400mm以内的鼠标垫卷材安装，上料时只需将料卷推至气胀轴位置，充气后即可完成料卷固定，无需额外的螺栓锁紧操作，换卷时间可控制在5分钟以内；料架位置配置阻尼张力机构，可根据卷材厚度、材质调整放料阻力，避免拉料过程中卷材松垮、偏移，保证送料精度。送料环节采用伺服驱动的胶辊夹送结构，上辊配置压力调节弹簧，可适配1mm到5mm厚度的不同鼠标垫材质，包括橡胶复合布面、PVC软质面材等常见鼠标垫原材料，送料步距可通过参数调整，适配不同尺寸规格的鼠标垫裁切需求，送料精度可控制在±0.5mm以内，满足成品尺寸公差要求。

　　裁切工位采用龙门式框架结构，裁切刀模安装在可上下往复运动的滑动压板上，驱动单元采用曲柄连杆结构配合减速电机，相比气缸驱动裁切，冲切力更稳定，裁切断面更整齐，不会出现毛边、压痕过深的问题；裁切工位下方配置落料导槽，裁切完成的成品鼠标垫可顺着导槽滑入前端的收料网篮中，网篮采用网格板焊接结构，容量可容纳单卷80%的成品量，操作人员只需在收料侧定时整理成品即可，无需在裁切工位逐片接料，大幅降低操作人员的劳动强度。设备的电控箱集成在机架中部的封板内部，操作按钮集中布置在裁切工位侧方的操作面板上，包含启动、停止、急停、寸动调整几个基础功能按钮，面板上同时设置三个运行状态指示灯，分别对应电源接通、设备运行、故障报警三个状态，操作人员可快速识别设备运行状态；电控箱封板上粘贴安全警示标识，所有运动部件均设置防护挡板，避免操作人员肢体误入裁切区域造成安全事故。

　　设计过程中优先考虑了设备的易维护性，所有传动辊的轴承座均采用外置式安装，更换轴承时无需拆解整体机架，裁切刀模采用快装压板固定，更换不同尺寸的刀模时只需松开锁紧手柄即可完成拆装，无需调整复杂的对位结构；气路、线路均采用线槽内置布置，外部无裸露管线，避免车间内的灰尘、碎屑堆积在管线表面造成老化加速。设备的接料网篮采用可分离式设计，清理裁切产生的边角料时可直接将网篮拉出，边角料收集槽设置在裁切工位下方，可定期抽出清理残留的裁切碎屑，避免碎屑堆积在传动机构内造成卡滞。从实际使用场景来看，这套设备单工位可替代3到4名人工的裁切作业量，裁切一致性远高于人工操作，不会出现人工裁切时的尺寸偏差、斜边等问题，适合小批量多规格的鼠标垫生产需求，调整参数后也可适配鼠标脚贴、小型桌面垫等同类卷材产品的裁切加工，设备通用性较强。
