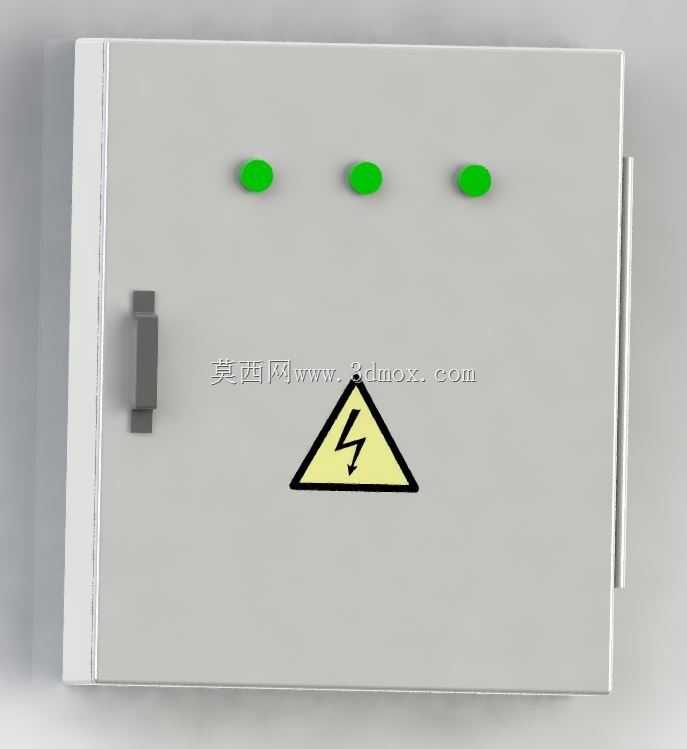

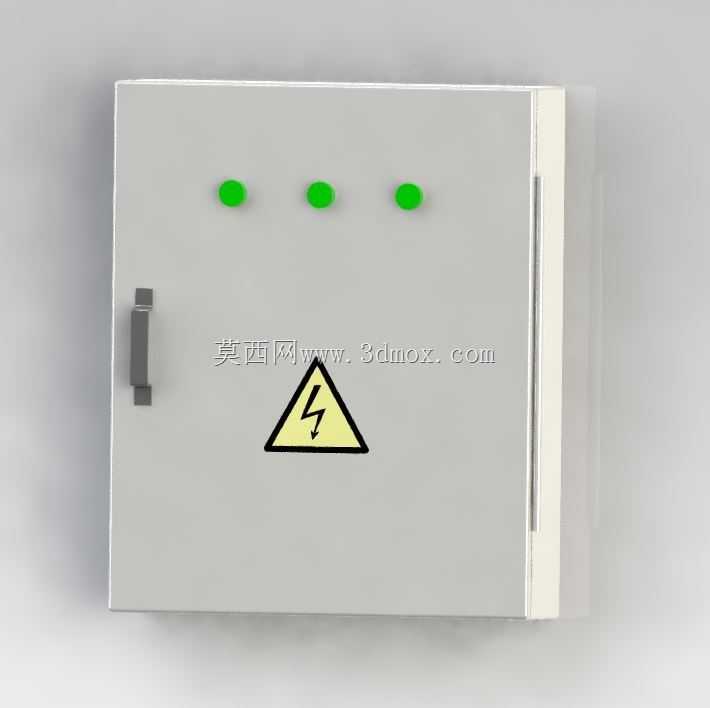

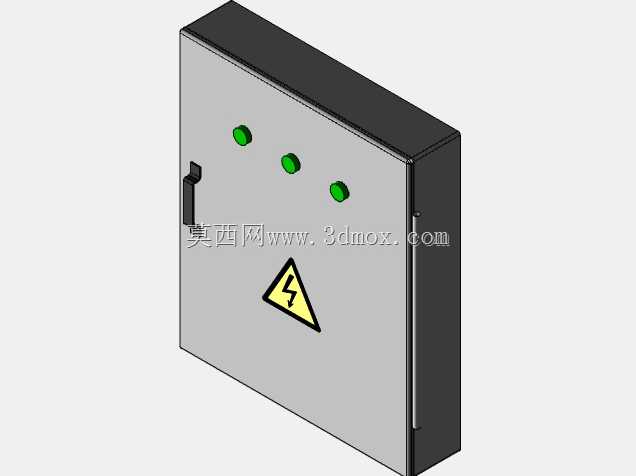

600x500规格壁挂式工业电气配电箱

　　这款壁挂式电气配电箱体，核心面向民用建筑配电、小型工业工位配电、车间末端动力配电等场景使用，可承载小型断路器、漏电保护模块、接线端子排等常规低压配电元件，实现回路分断、过载保护、漏电防护、电能分配的核心功能，常见于厂房墙面安装、商铺配电间布设、设备配套电控集成等实际工况。从设计逻辑来看，箱体采用单开门侧铰链结构，铰链布置于箱体右侧，左侧配置内嵌式塑料拉手，开门角度可满足常规元件拆装、接线作业的操作空间需求，门体与箱体结合处预留密封胶条安装槽位，可根据防护等级需求加装密封件，适配不同粉尘、湿度的安装环境。箱体正面设置三个状态指示灯安装位，可对应电源指示、运行指示、故障指示三类常用状态信号，指示灯采用嵌入式安装结构，

　　开孔尺寸匹配常规22mm工业指示灯规格，无需额外定制开孔即可完成装配；门体中部粘贴高压警示标识，符合电气设备安全标识布设规范，可对非专业操作人员起到明确的警示作用，避免误触引发安全事故。外形尺寸为600mm宽度、500mm高度的方形结构，属于常规壁挂电箱的通用规格，安装时需在墙面预留对应尺寸的安装固定点位，箱体背部预设四个壁挂安装孔位，孔位间距符合行业通用安装尺寸标准，可直接匹配市面常规的壁挂安装支架，无需额外加工转接件；箱体内部预留元件安装导轨的固定点位，可直接卡装标准35mmDIN导轨，适配绝大多数标准化低压配电元件的安装需求，内部走线空间可容纳16平方及以下规格的多股铜芯线缆布设，预留的走线槽安装位可规范内部线缆走向，

　　避免线缆杂乱干扰元件散热与后期维护。从结构强度设计来看，箱体采用冷轧钢板折弯成型，门板与箱体主体的板材厚度匹配常规配电箱体的强度要求，可承受日常开关门的冲击力，同时避免墙面安装后出现变形问题；门体边缘做折边处理，既可以提升门板整体刚性，也可以在关门时形成遮挡结构，避免灰尘、飞溅液体直接进入箱体内部。在实际选型应用中，该尺寸箱体可容纳的回路数量适配中小型配电场景，无需定制大尺寸柜体即可满足多数末端配电的元件装载需求，安装时需注意箱体底部预留线缆进出的开孔位置，可根据现场走线方向选择底部或者顶部开孔，搭配电缆防水接头实现线缆的固定与密封。箱体表面采用静电喷塑处理，浅灰色的外观配色符合工业电气设备的通用配色规范，可适配多数厂房、

　　建筑墙面的安装视觉效果，喷塑层具备基础的防锈、防腐蚀能力，可在常规室内环境下长期使用，不会出现表层脱落、锈蚀的问题。设计过程中充分考虑了后期维护的便利性，门体开启后内部元件完全暴露，无需拆卸箱体主体即可完成元件更换、线路检修、回路调整等作业，指示灯的布设位置处于操作人员站立时的平视高度范围，无需刻意抬头或者低头即可快速查看设备运行状态，警示标识的位置也处于视觉核心区域，可第一时间传递高压危险的提示信息。
