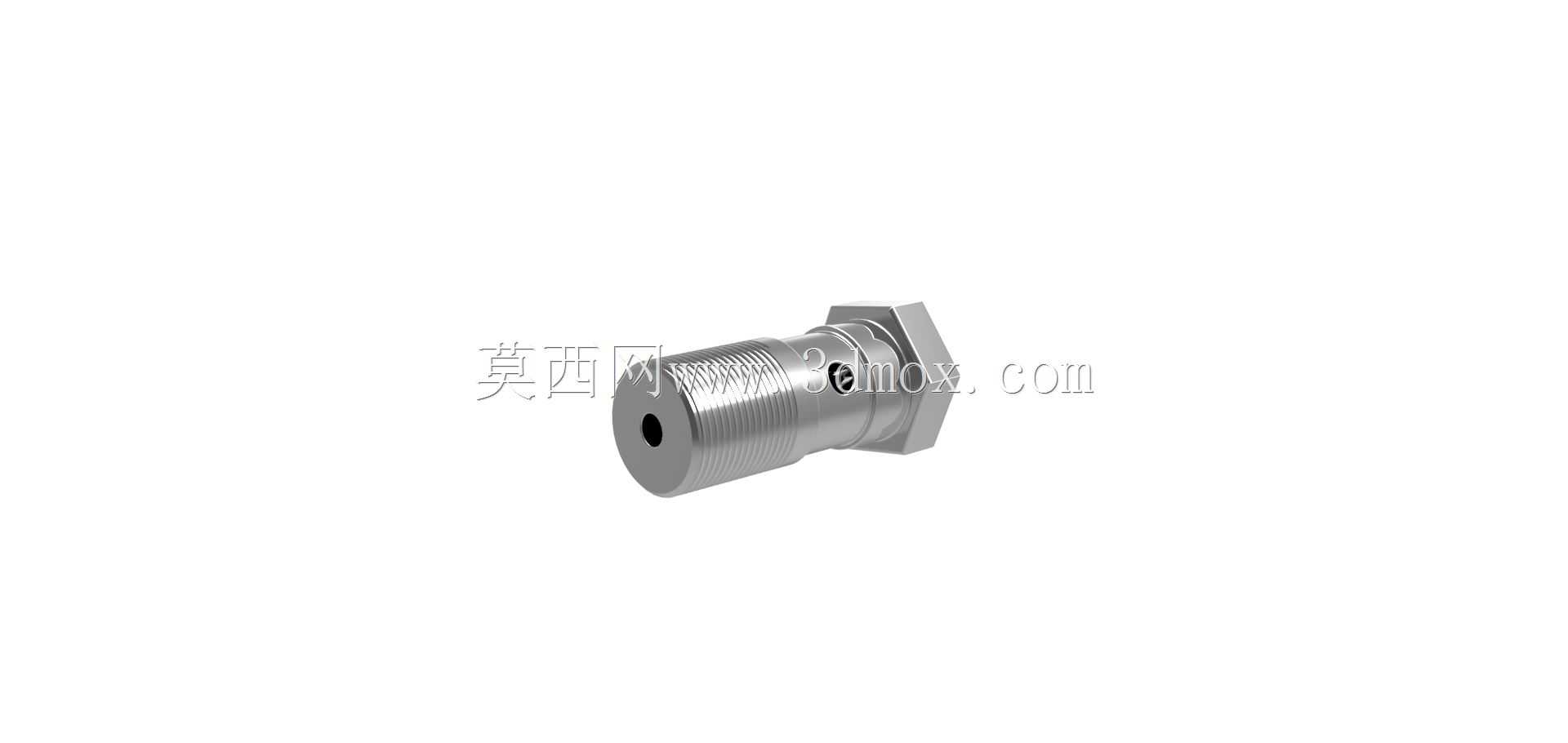

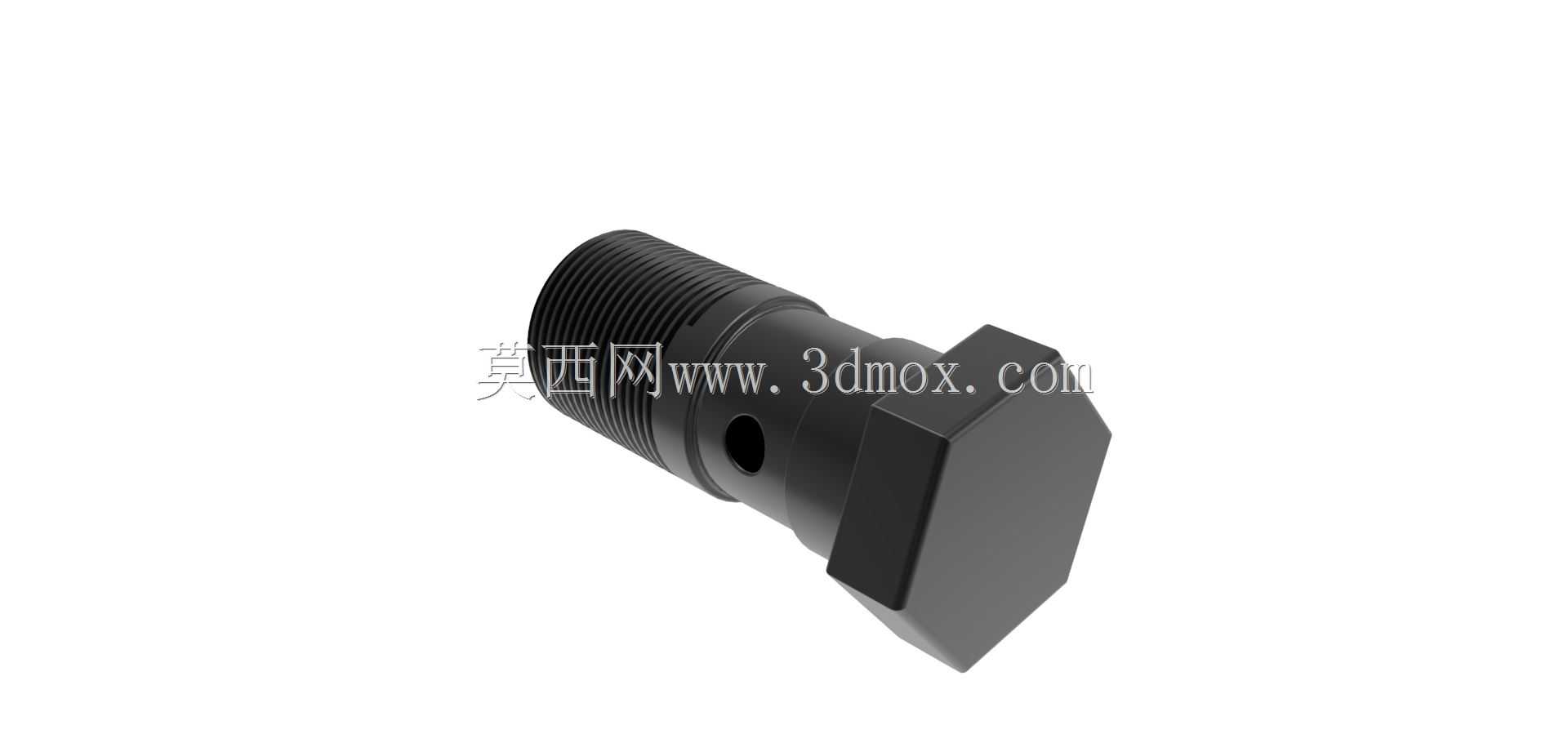

外六角带外螺纹中空连接螺钉结构设计

　　这款中空外六角螺钉的设计，最初是针对通讯设备内部射频模块的同轴连接需求开发的，在通讯基站的射频单元、手持通讯终端的天线接驳位置，这类带中空通道的螺钉需要同时承担机械紧固与信号通路穿设的双重作用，和普通实心螺钉的受力逻辑有明显区别。从结构受力层面看，螺钉头部采用标准外六角构型，匹配常规开口扳手、套筒的拧紧作业，六角对边尺寸遵循通用紧固件的公差规范，在自动化装配线上可以直接适配现有拧紧轴的夹头，不需要额外定制工装，能直接嵌入现有通讯产品的装配流水线，减少产线调整成本。螺杆部分的外螺纹采用普通公制粗牙设计，牙型角60度，螺距选取兼顾了拧入效率与连接自锁性能，针对通讯设备常用的铝合金壳体、工程塑料安装基座，

　　螺纹啮合长度控制在3倍公称直径左右，既可以保证足够的拉拔抗力，也不会因为拧入深度过大导致壳体螺纹孔开裂。中空内孔的设计是这款零件的核心，内孔的直径公差控制在H7级别，内壁粗糙度达到Ra1.6，既可以穿设同轴信号针，也能保证穿入的绝缘衬套可以紧密贴合，避免信号传输过程中出现阻抗不连续的问题，内孔与外螺纹的同轴度公差控制在0.02mm以内，防止装配后信号针出现偏斜，导致接触不良。螺钉头部与螺杆衔接的位置设计了退刀槽，退刀槽的宽度和深度符合螺纹加工的工艺要求，在车削螺纹时可以避免刀具在根部撞刀，同时退刀槽的圆角处理可以减少应力集中，在设备经历高低温循环、振动冲击的工况下，不会在头杆结合位置出现断裂失效。安装边界方面，

　　螺钉头部的厚度设计考虑了通讯设备内部的堆叠空间，头部下端面与安装面接触的位置做了0.2mm的倒角，既可以去除加工毛刺，也能在拧紧时引导螺钉顺利进入安装孔，不会刮伤安装面的导电氧化层。螺杆末端做了45度倒角，方便对准螺纹孔，在盲孔安装场景下，末端倒角可以容纳少量挤出的螺纹胶，不会因为胶层堆积导致螺钉无法拧到位。在实际应用场景中，这类螺钉除了通讯设备的天线连接，也可以用在气动回路的小型气路接头、液压系统的低压油路接驳位置，中空通道可以作为流体通路，外螺纹承担连接紧固的作用，相比传统的管接头，这类螺钉的结构更紧凑，占用的安装空间更小，适合空间受限的便携设备内部使用。设计过程中，针对不同的安装材质，螺纹的大径、中径公差做了差异化调整，

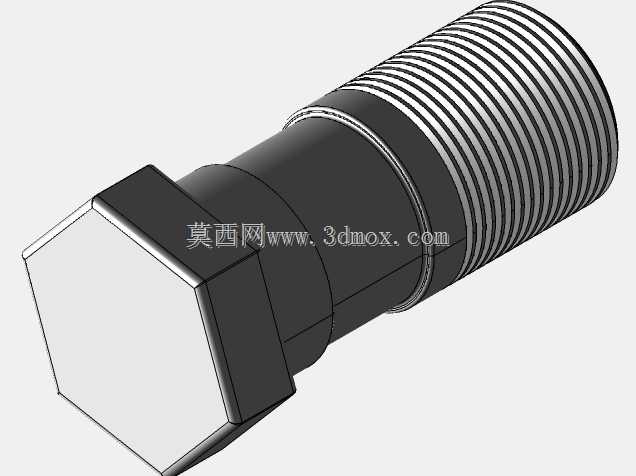

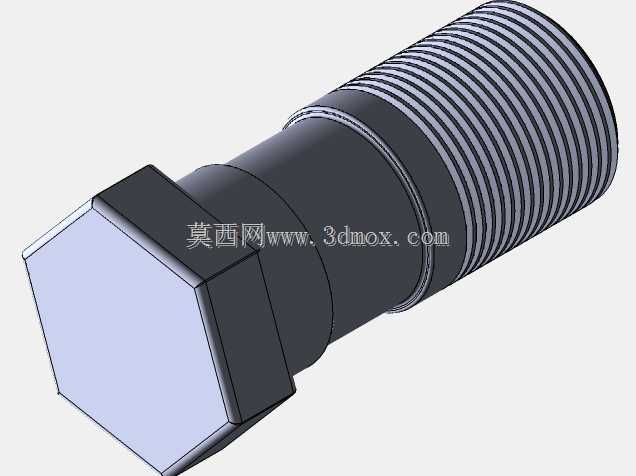

　　当适配塑料壳体时，螺纹大径会做0.05mm的负偏差，避免拧入时塑料内孔出现应力发白开裂；适配金属壳体时，螺纹中径公差带调整到更紧的配合区间，提升连接的抗振动松动能力。表面处理方面，模型对应的实物采用钝化不锈钢材质，不需要额外镀层就能满足通讯设备的盐雾测试要求，在户外基站的高湿环境下也不会出现锈蚀，保证长期连接的可靠性。从建模逻辑上，这款零件的建模先从回转体基础特征入手，先绘制外轮廓的回转截面，完成螺杆、头部、内孔的基础实体，再通过拉伸切除做出六角头部的六个平面，之后添加螺纹收尾、退刀槽、倒角等细节特征，所有特征的尺寸都遵循紧固件的通用工艺规范，没有出现无法加工的尖锐棱角或者不合理的壁厚，中空部分的壁厚控制在1.5mm以上，保证拧紧时不会因为扭矩过大导致螺杆变形。
