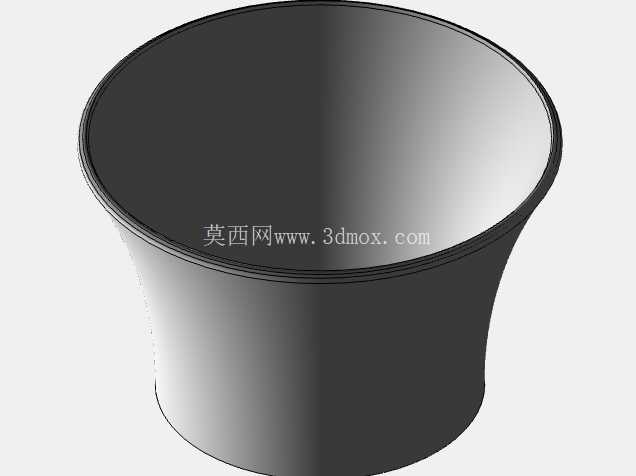

DIN标准150规格喇叭形泵吸入口结构

在流体输送系统的泵站设计、管路布设环节，泵入口段的流态优化直接决定整泵的运行效率与汽蚀余量表现，这款符合DIN标准的150规格喇叭形吸入口结构，正是针对泵入口流场优化需求设计的专用导流管件。从实际工程应用场景来看，这类结构常被用在离心式水泵、排污泵、化工流程泵的吸入管路末端，尤其是开式吸水井、蓄水池取水的工况下，替代传统直切式管口，解决直管口进水时易产生的漩涡卷气、流道截面突变带来的局部阻力损失过大问题。

从功能特性层面分析，该结构采用渐变扩径的流线型轮廓，入口端为大直径圆弧过渡的敞口结构，顺着流体流入方向逐步收缩至与泵入口法兰匹配的连接端直径，整个内壁面保持连续顺滑的曲率变化，不存在直角转折或者截面突变的结构。流体从开阔的吸水腔进入管路时，能够顺着喇叭口的曲面平滑导向，逐步调整流速分布，避免在管口边缘形成脱流、漩涡区，既可以降低入口段的局部阻力系数，减少泵的入口水力损失，又能有效抑制漩涡带气进入泵腔，降低泵发生汽蚀、气缚故障的概率，提升泵运行的稳定性与使用寿命。

设计思路上，这款结构严格遵循DIN相关管件设计规范，轮廓曲线的曲率取值充分考虑了不同进水工况下的流态特征：敞口端的圆弧倒角半径经过流场仿真验证，能够覆盖低液位、高流速等极端取水工况下的流场调整需求，避免边缘处的流速梯度过大；锥段的收缩角度控制在流体阻力最优的区间内，既保证流道逐步收缩过程中流速均匀提升，又不会因为锥角过大导致壁面处流体脱流，也不会因为锥角过小造成结构轴向尺寸过长，挤占吸水井内的安装空间。连接端的尺寸严格匹配DN150规格泵入口的安装边界，端面的密封面结构、壁厚取值都满足对应压力等级的管路强度要求，能够直接与标准法兰或者泵入口接口对接，不需要额外加工过渡连接件。

从安装边界与尺寸适配角度来看，该结构的轴向长度经过优化，在满足流道导流长度要求的前提下尽可能压缩整体高度，安装时只需要保证喇叭口敞口端距离吸水井井底、井壁的距离符合泵站设计规范的要求，避免临近壁面干扰进水流态即可，不需要额外设置支撑结构，依靠连接端的法兰连接即可完成固定。敞口端的直径设计兼顾了入口流速控制要求，能够将入口处的平均流速控制在合理区间，避免流速过高带来的阻力损失激增，也不会因为敞口直径过大导致结构整体笨重、安装不便。

在实际工程选型中，这类喇叭形吸入口尤其适合应用在市政供水泵站、污水处理厂提升泵、工业循环水系统的取水泵组上，相比加装导流栅、稳流板等整流措施，一体式的喇叭口结构安装更简便，流态优化效果更稳定，长期运行过程中不存在杂物卡堵、结构脱落的风险。建模过程中，整个结构的壁厚保持均匀一致，既满足铸件或者钣金加工的工艺要求，也避免壁厚突变带来的应力集中问题，内壁面的曲面连续顺滑，不存在建模过程中常见的曲面拼接缝隙、曲率突变等缺陷，能够直接导入流体仿真软件进行流场分析，也可以直接用于后续的工程出图、加工制造环节。对于泵站设计人员、流体设备结构工程师来说，这类标准化的喇叭口结构模型能够大幅减少重复建模的工作量，在进行管路系统设计时直接调用即可，只需要根据实际泵的入口参数、吸水井尺寸调整对应安装位置，就能快速完成吸入段的结构布设，同时保证流道设计符合水力性能要求，避免因为入口结构设计不合理导致泵运行效率下降、故障频发的问题。
