泵站吸入口用DIN100喇叭口结构件

做泵站流体管路设计的工程师大多清楚，吸入口段的流态稳定性直接决定整泵的运行效率与气蚀余量表现，这款适配DN100通径的喇叭口结构，正是针对离心泵、排污泵等卧式或立式泵站吸入端的流态优化需求设计的过渡连接件。从实际工程场景来看，这类部件常安装在泵站吸入管路的最前端，或是吸入管与泵体入口的衔接位置，核心作用是让流体从大空间或大管径段平缓汇入泵腔，避免直角入口带来的局部涡流、流道断面突变问题，从源头降低吸入阻力，减少气蚀发生的概率。

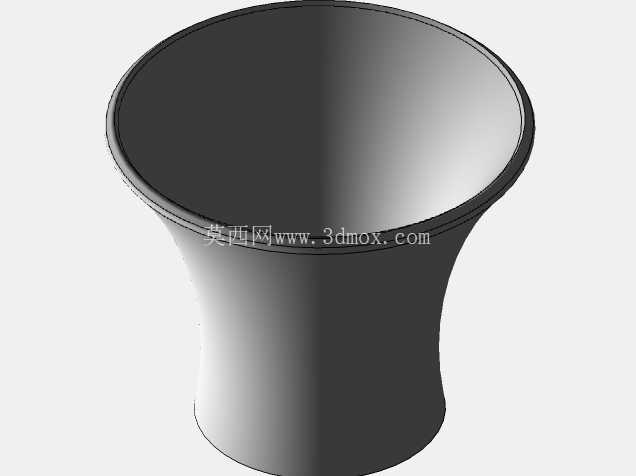

从结构设计逻辑来看，这款喇叭口没有采用常规直筒加锥面的简单过渡形式，而是采用了渐变曲率的曲面轮廓：上端为标准DN100规格的直段连接端，预留了足够的直管段长度来匹配法兰或焊接安装的边界要求，保证与上游管路连接时的同轴度，不会出现安装错位带来的附加流阻；下端为扩口式的弧形外展结构，曲面曲率沿着流体流动方向从连接端到入口端逐渐放缓，让流体在进入吸入管的过程中，流速变化梯度控制在合理区间内，避免流速骤变引发的压力局部降低，这对于输送含杂质污水、或是需要低气蚀余量运行的工况尤为重要。

在安装边界的尺寸控制上，上端连接段的外径严格匹配DN100管路的配套尺寸，不管是采用对焊连接还是法兰对接，都能保证接口处的内壁齐平，不会出现台阶扰动流态；下端扩口的直径经过流场仿真验证，扩径比控制在1.4倍左右，既不会因为扩口过大导致安装空间占用过多，也不会因为扩口不足无法起到整流效果。整个部件的壁厚沿程均匀过渡，连接直段位置的壁厚满足1.6MPa公称压力的强度要求，曲面段的壁厚则在保证结构刚度的前提下做了等强度优化，避免不必要的材料浪费，同时也减少了铸件或机加工过程中的壁厚不均带来的变形问题。

从实际使用的功能特性来看，这种曲面喇叭口相比直锥形吸入口，能将吸入段的局部阻力系数降低30%以上，在相同吸入液位高度下，能有效提升泵的有效气蚀余量，尤其适合在液位变化幅度较大的取水泵站、污水提升泵站中使用，能大幅降低泵在低液位运行时的气蚀风险，减少叶轮的气蚀损坏，延长泵组的检修周期。在建模过程中，整个曲面采用连续曲率的样条曲线构建，没有出现曲率突变的折角，不管是后续采用铸造工艺加工不锈钢或铸铁材质的成品，还是采用板材旋压成型，都能保证内壁的光滑度，减少流体沿程阻力，同时也避免了折角位置的应力集中问题，提升部件长期在流体冲击下的结构可靠性。

在管路系统的配套设计中，这款喇叭口可以直接与DN100的无缝钢管、焊接法兰进行组对，安装时只需要保证喇叭口的入口端面与吸入池底、池壁的距离符合泵站设计规范的要求，就能发挥最优的整流效果，不需要额外加装导流板等附件，能简化吸入段的管路结构，减少现场安装的工作量。对于做泵站三维布管的设计人员来说，这个模型的接口尺寸完全符合通用管路标准，可以直接导入装配体中进行管路干涉检查，不需要额外调整接口参数，能有效提升布管设计的效率，同时曲面部分的建模精度满足后续流场仿真的模型要求，可以直接提取流道进行CFD计算，验证不同工况下的吸入流态。
