六边形多插孔欧标桌面接线排插结构设计

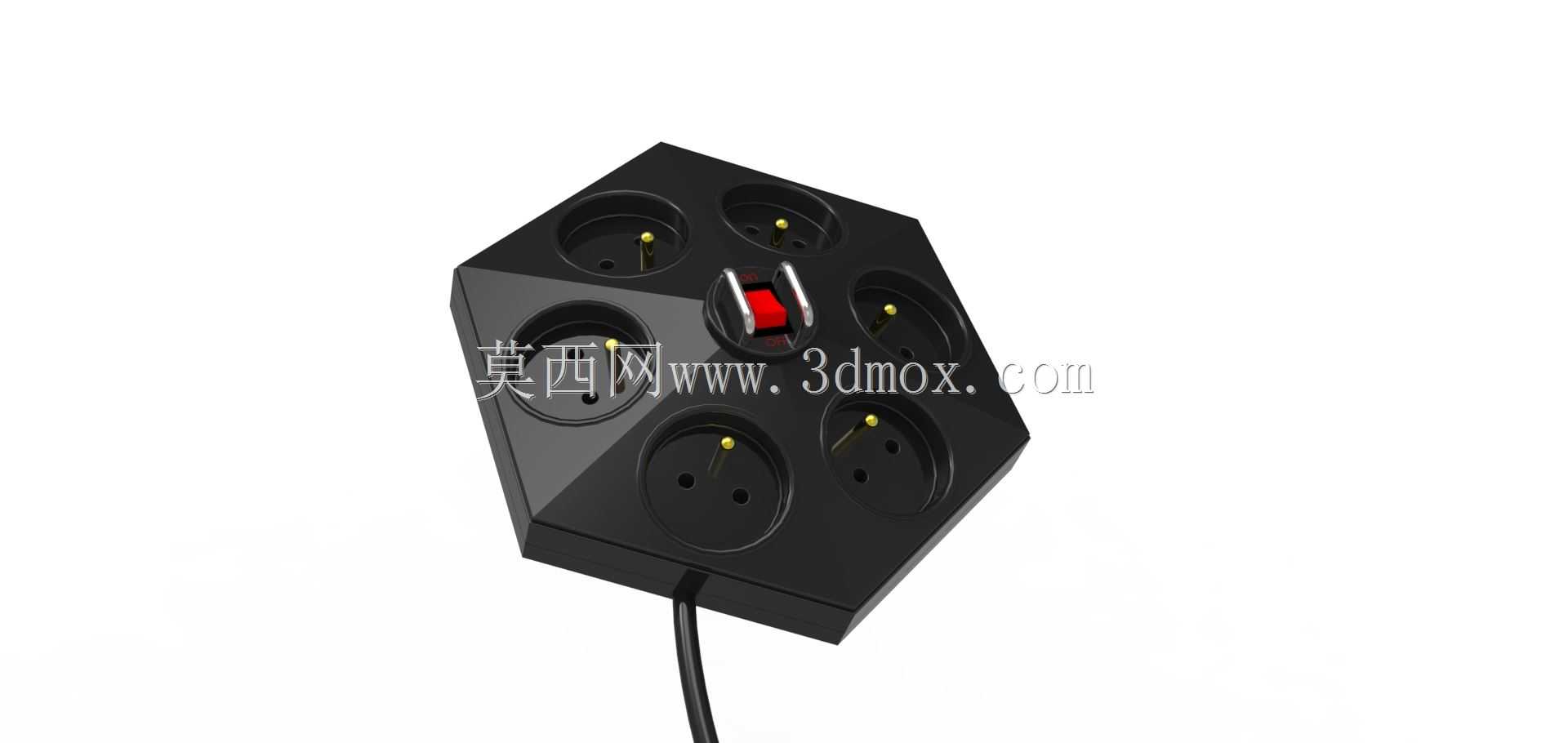

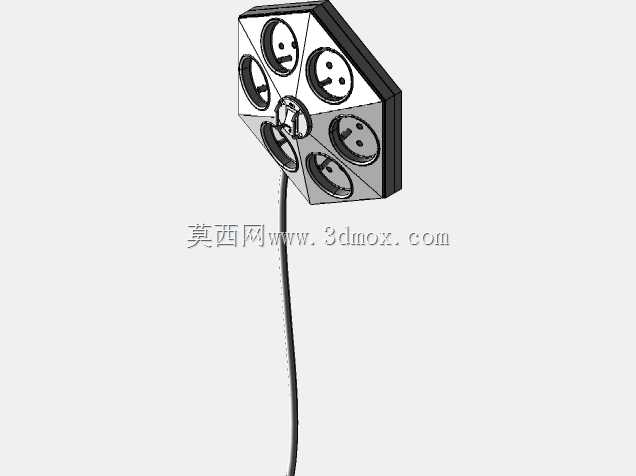

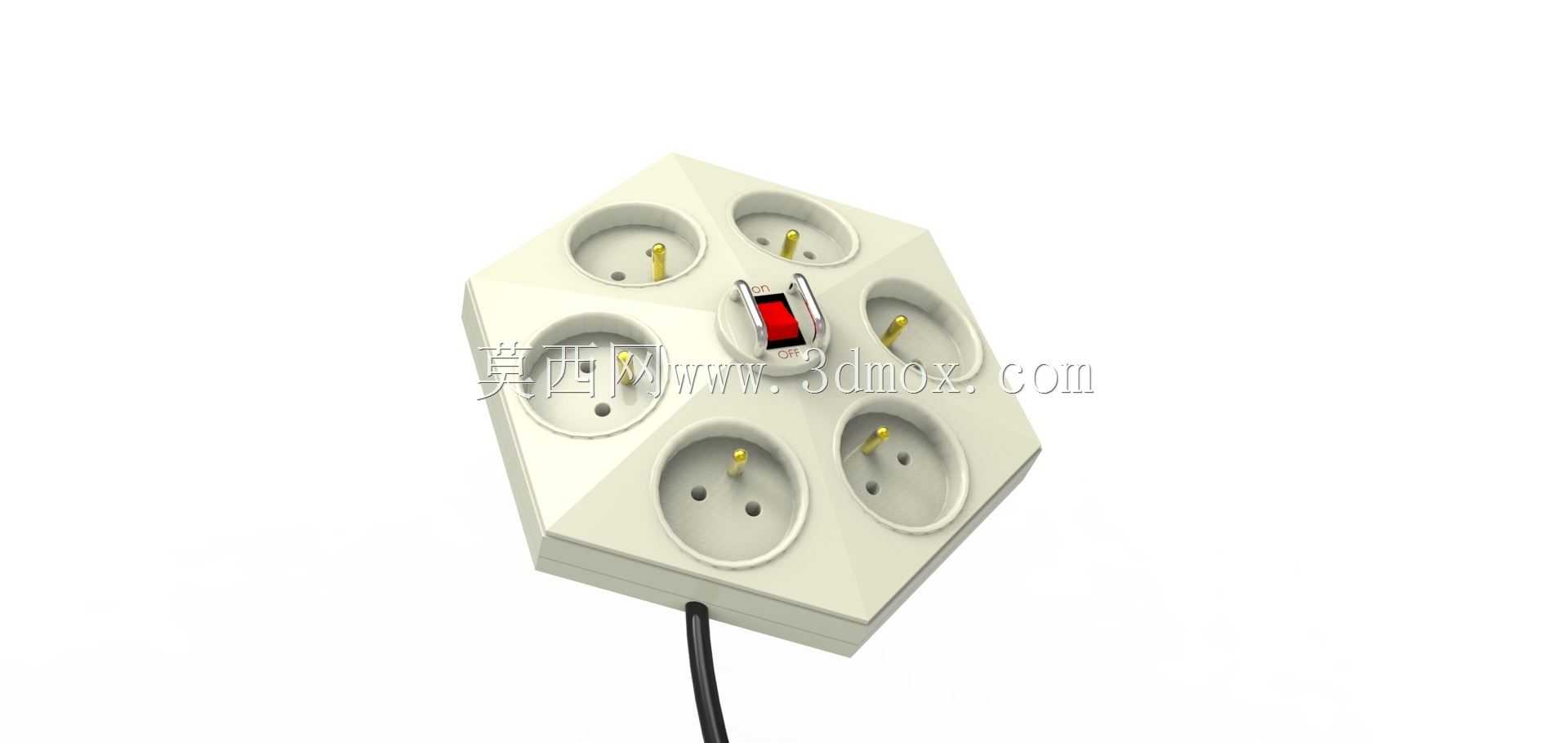

　　这款六边形多插孔欧标插座的结构设计，最初是针对紧凑办公桌面、小型工作室工位的供电痛点展开的，常规条形排插在圆形、六边形桌面摆放时，要么占用过长的横向桌面空间，要么相邻插孔因为插头体积互相遮挡，实际可用插孔数量远低于标称值，尤其是欧标插头本身圆柱插脚的结构，加上不少适配器的外壳体积偏大，传统排插的插孔间距很难做到全位置无干涉使用。设计阶段首先确定了正六边形的壳体轮廓，六个外侧面各布置一个欧标五孔插座单元，中心位置集成带红色指示的船型翘板电源开关，出线端从壳体其中一个棱边的底部引出，避免线缆在桌面摆放时出现翘起、硌垫的问题。从安装边界来看，壳体整体采用切角钻石面的立体造型，底部平整无凸起结构，

　　放置在桌面时六个面的插孔朝向六个不同的水平方向，每个插孔的插拔操作空间都不会被相邻位置的插头占用，哪怕是插满六个大体积的电源适配器，各个插头的出线方向也能顺着各自的朝向自然延伸，不会出现线缆互相缠绕、挤压的情况。功能特性上，每个欧标插孔都适配欧标两圆插、接地型欧标三极插头的插脚尺寸，内部铜件采用一体化冲压的弹性结构，插脚插入时的夹持力控制在合适区间，既不会因为夹持力过小导致接触不良、插头发热，也不会因为插拔阻力过大给日常使用造成不便，中心位置的翘板开关采用带红色透光指示的结构，开关导通状态下红色标识清晰可见，用户不需要俯身查看插座底部或者观察设备通电状态，就能快速判断排插是否处于通电状态，开关的按键行程做了优化，按压反馈清晰，

　　不会出现卡滞、误触发的问题。设计过程中针对壳体的壁厚做了反复校核，外壳采用阻燃工程塑料材质，壁厚均匀控制在2.2mm到2.5mm之间，既保证壳体的抗冲击强度，日常桌面跌落、重物磕碰不会出现壳体开裂的问题，也不会因为壁厚过大导致材料浪费、整体重量超标。内部的导电铜排排布完全沿着六边形的内腔轮廓走形，铜排之间的电气间隙、爬电距离都满足低压电器的安全规范要求，进线位置设置了独立的线缆防拉脱结构，电源线被拉扯时外力不会直接作用在内部铜排的焊接点上，避免长期使用后出现接线松脱、内部短路的隐患。从实际应用场景来看，这款排插除了常规的桌面办公场景，也适合小型展会展台、创客空间的共享工位、家庭影音设备的集中供电使用，六边形的造型相比传统条形排插，

　　在多人共用的场景下，每个位置的使用者都能正对自己方向的插孔，不需要侧身拉扯排插找插孔位置，使用体验更顺畅。出线端的线缆采用常规的黑色PVC护套线，线缆从壳体底部引出后自然下垂，不会在桌面堆曲线缆影响整洁，壳体底部还预留了防滑胶垫的安装位，安装胶垫后排插放在光滑的玻璃、烤漆桌面上不会轻易滑动，插拔插头时不需要额外按住排插壳体就能完成操作。针对插孔的防护设计，每个插孔的入口都做了倒角导向结构，插脚插入时能顺着倒角顺利滑入铜件夹持位，不会出现插脚顶偏、无法插入的问题，同时插孔内部设置了安全保护门，单孔插入时保护门不会被顶开，避免异物误插入造成的触电风险，只有当欧标插头的两个插脚同时施力插入时，保护门才会同步打开，兼顾使用便利性和用电安全性。整个壳体的分模线设置在六边形的上下盖拼接位置，拼接缝做了错位止口结构，组装后上下盖的拼接缝隙均匀控制在0.1mm以内，既不会出现缝隙过大积灰、影响外观的问题，也方便后期售后拆解维护，壳体表面采用细磨砂的纹理处理，日常使用不容易残留指纹、划痕，长期使用也能保持整洁的外观质感。
