嵌入式椭圆台面沥水肥皂盒结构设计

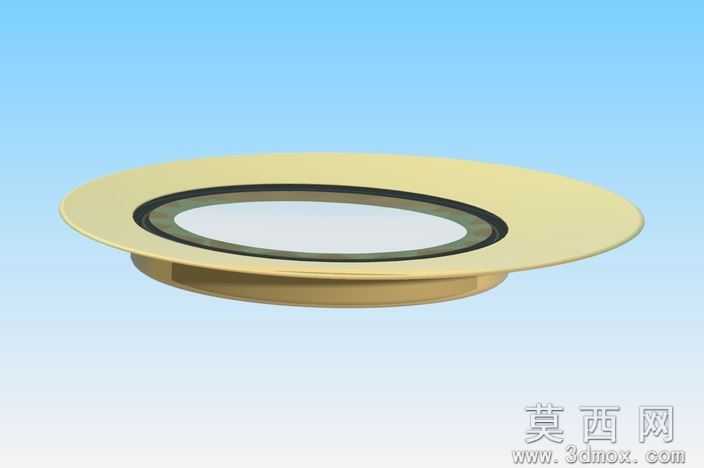

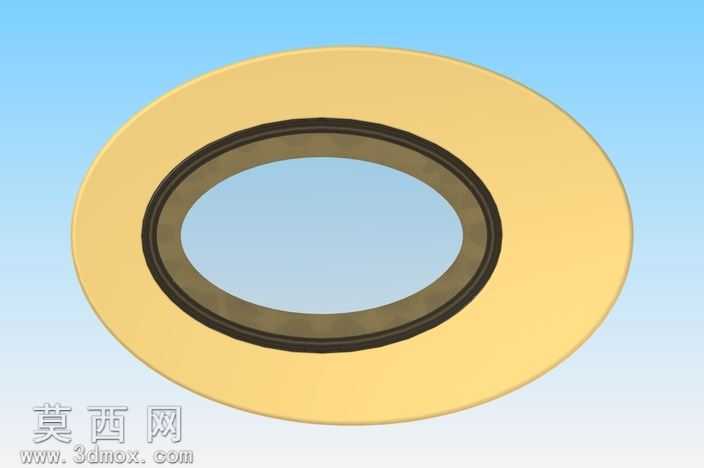

本作品为嵌入式台面安装款肥皂盒的三维设计方案，整体采用椭圆造型适配台面开孔安装场景，建模阶段以Solid Edge为核心工具完成全参数化结构搭建，首先通过草图绘制确定外沿椭圆轮廓与内圈皂体放置区的尺寸比例，外沿设计为宽边法兰结构，可直接搭放在台面开孔边缘完成限位固定，无需额外紧固件即可实现稳固安装，降低装配复杂度。皂体放置区采用下沉式内凹结构，内圈设置环形密封槽，可嵌入橡胶密封圈实现台面与皂盒衔接处的防水密封，避免洗漱用水渗入台面下方造成柜体受潮。底部设置阶梯式沥水结构，下沉腔体的底面带有微小倾斜坡度，可引导皂面积存的肥皂水向底部预留的导流槽汇集排出，避免皂体长期浸泡在积水中软化发黏，延长肥皂使用寿命。渲染阶段采用哑光米黄色硬质塑料作为主体材质，模拟ABS工程塑料的细腻磨砂质感，密封圈部分采用深灰色哑光橡胶材质还原密封件的弹性视觉特征，整体场景搭配浅蓝色渐变背景突出产品轮廓，通过柔和的漫反射打光展现结构的层次关系，无过度光影特效干扰结构表达。设计过程中充分考虑日常使用的人机交互需求，外沿边缘做圆弧倒角处理，避免清洁台面时划伤手部，内圈放置区的尺寸适配市面主流香皂、洗衣皂的常规规格，无需定制特殊尺寸皂体即可直接使用，同时嵌入式安装的结构让皂盒与台面融为一体，减少台面上的凸起杂物，提升卫浴空间的整洁度。整体结构无复杂异形曲面，所有壁厚保持均匀一致，符合注塑成型的工艺要求，可直接用于后续的模具开发与量产落地，兼顾实用性与工艺可行性。
