双作用拉杆式气动执行气缸结构设计

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、非标设备的直线往复动作实现场景中，双作用气缸是应用覆盖度极高的气动执行部件，这款拉杆式双作用气缸的结构设计，完全围绕常规工业场景的通用安装与动作需求展开。从实际使用场景来看，这类气缸常被用于轻工装配线的工件推料、工装夹具的夹紧松开、检测设备的探头进给、包装设备的物料顶升等工位，可在0.1-1.0MPa的常规工厂供气压力下稳定输出直线动力，无需额外配置复杂的液压站或伺服驱动单元，部署成本低、维护难度小，适合绝大多数对动作位置精度要求在毫米级的往复动作工位。

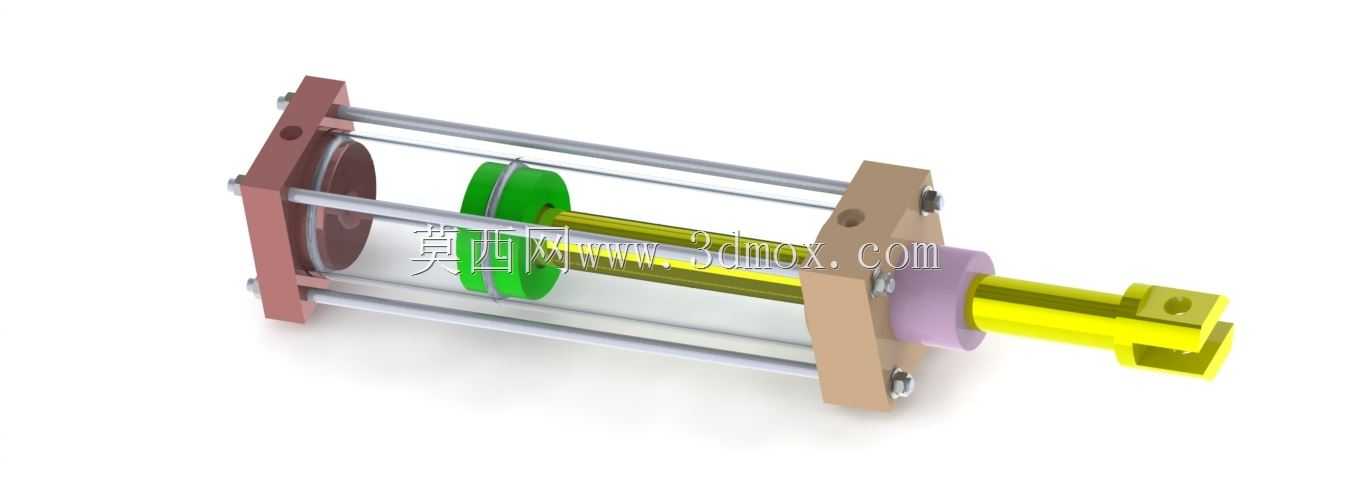

　　从功能特性来看，这款气缸采用双作用气路设计，缸体两端分别设置独立的进气接口，通过压缩空气交替进入缸体两腔来推动活塞完成伸出与回缩动作，相比单作用弹簧复位气缸，它的伸出与回缩动作均可通过气压精准控制出力，不存在弹簧复位带来的行程末端出力衰减问题，可在全行程范围内保持稳定的推力输出，适配需要双向带载动作的工位。活塞部位采用了双唇口密封结构设计，可在活塞往复运动时同时阻隔两腔气体串气，同时刮除缸筒内壁附着的冷凝水与杂质，降低密封件的异常磨损速率，延长气缸的连续运行寿命。

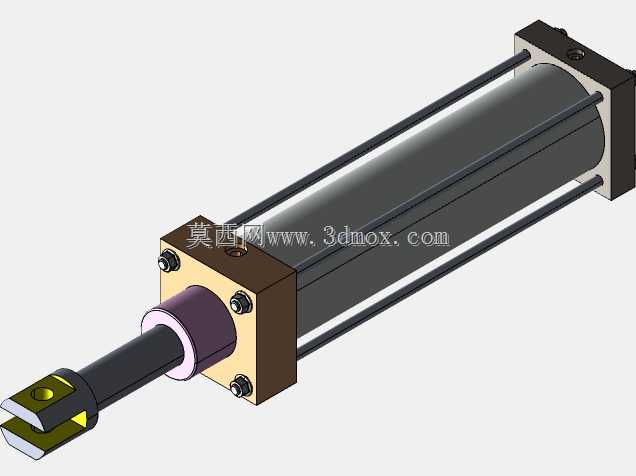

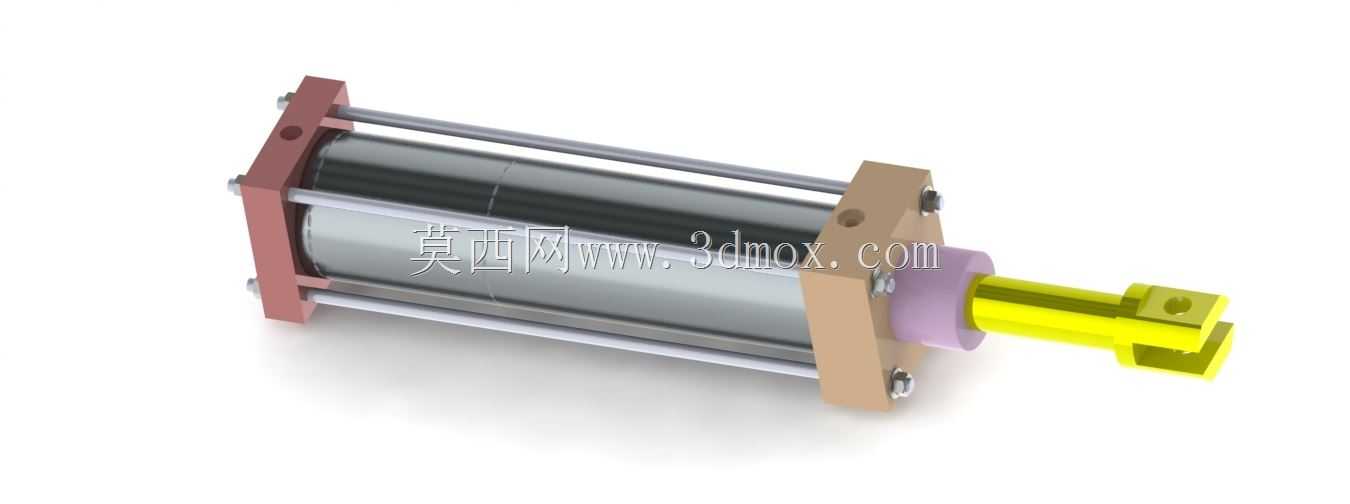

　　设计思路上，这款气缸采用了经典的四拉杆组装结构，四根平行的金属拉杆贯穿前后端盖，通过端部的锁紧螺母将端盖与缸筒压紧固定，这种结构的优势在于缸筒加工难度低，装配时无需对端盖与缸筒做复杂的焊接或螺纹旋合，后期维护更换密封件时，只需松开拉杆螺母即可拆分整个缸体，现场检修效率远高于一体铆接式气缸。端盖部位设置了嵌入式缓冲垫，可在活塞运动到行程末端时吸收活塞的冲击动能，避免活塞与端盖发生刚性碰撞，降低气缸动作时的噪音与结构件疲劳损伤。活塞杆端部采用了带安装孔的叉形接头设计，可直接与负载摆臂或推板通过销轴铰接，无需额外加工连接转接件，适配绝大多数常规安装场景。

　　从安装边界与尺寸逻辑来看，这款气缸的缸筒采用标准圆形截面设计，四根拉杆沿缸筒外圆均匀分布，安装时可配合标准的脚架安装件、法兰安装件或中摆耳轴实现不同形式的固定，无需对气缸本体做二次加工。缸体的径向尺寸控制紧凑，在同缸径规格的气缸中，拉杆式结构的外轮廓尺寸比螺纹锁紧式端盖气缸更小，可在狭小的设备安装空间内部署。活塞杆的伸出长度匹配常规通用行程，活塞运动过程中无径向偏移，活塞杆表面做了硬化处理，可在长期往复摩擦中保持表面粗糙度稳定，避免密封件被刮损。气路接口采用标准内螺纹设计，可直接对接工厂常规规格的气动快插接头，无需额外配置转接头。

　　在实际选型适配时，这类气缸可根据工位所需的推力大小匹配对应缸径，根据动作行程需求调整拉杆长度与缸筒长度，整体结构的模块化程度高，不同规格的零件通用率可达70%以上，可有效降低生产加工的零件种类与库存成本。缸体的所有外露金属件均做了防锈处理，可在有少量冷凝水、轻度粉尘的常规车间环境中长期使用，无需额外做防护外壳。活塞与活塞杆的连接采用了锁紧螺母加防松垫片的结构，可在高频往复动作中避免活塞与活塞杆发生松脱，保证动作的同步性。端盖上的拉杆安装孔做了沉台设计，锁紧螺母嵌入沉台内部，不会突出端盖表面，避免安装时与周边设备结构发生干涉。
