电能表零件精密塑料注射成型模具结构

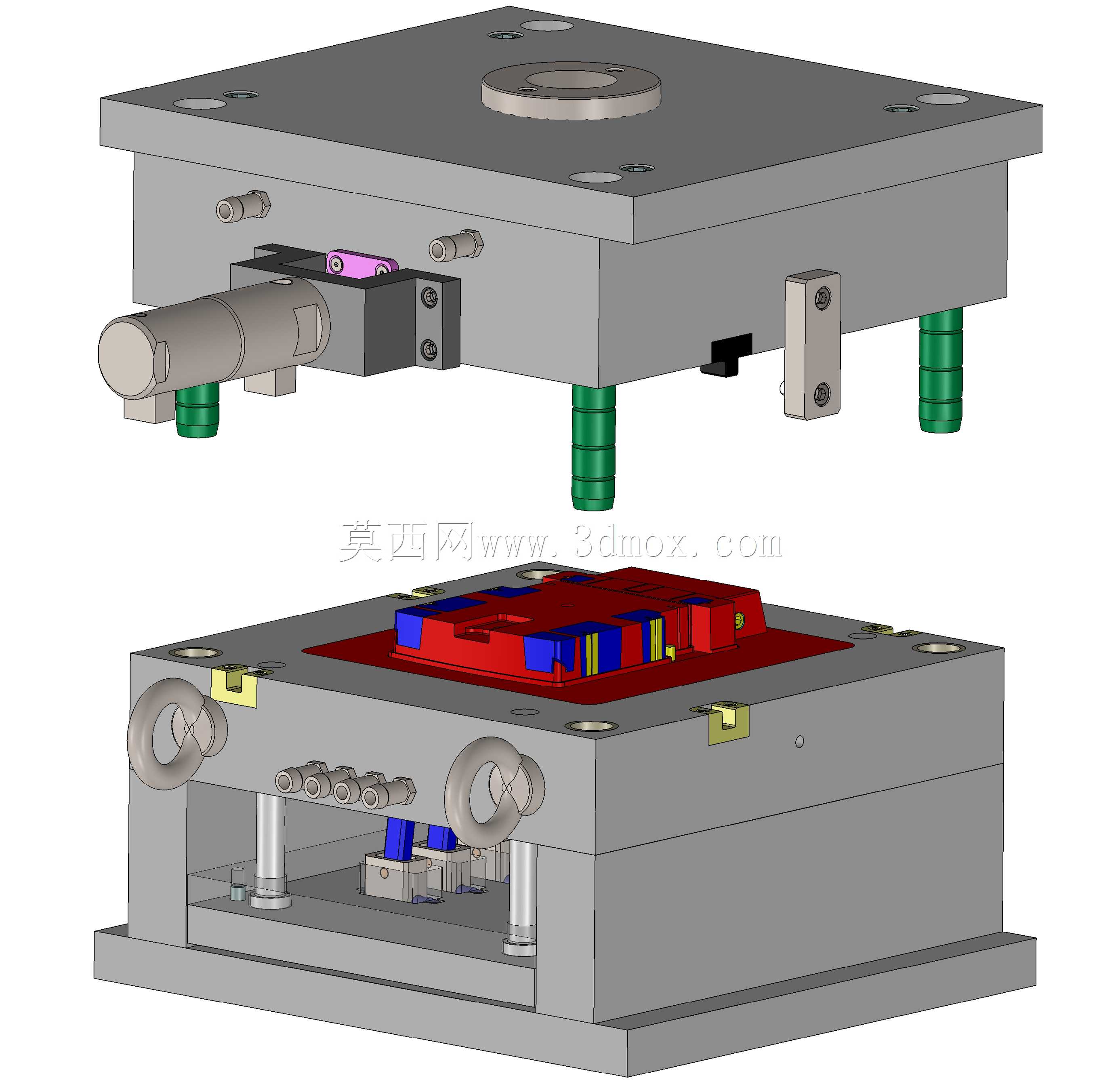

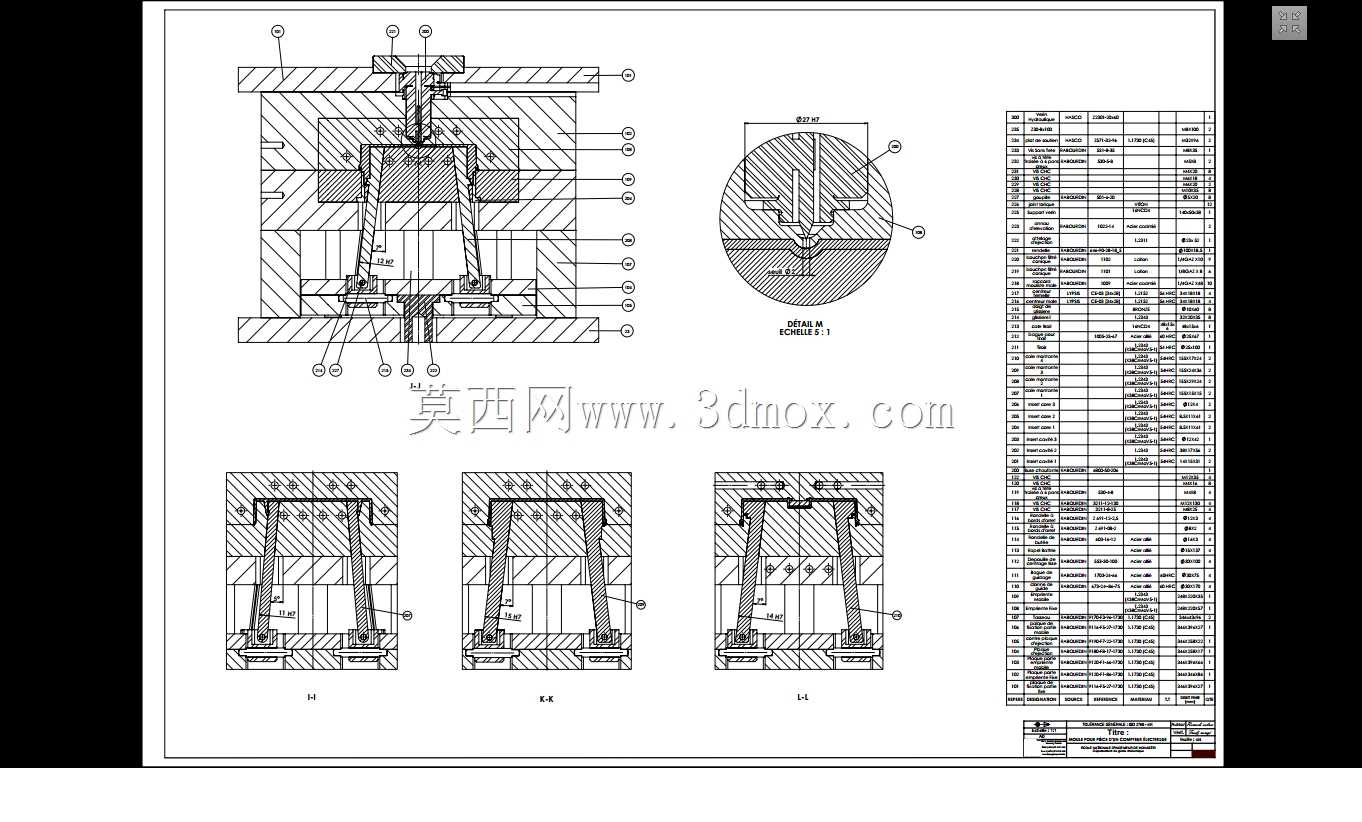

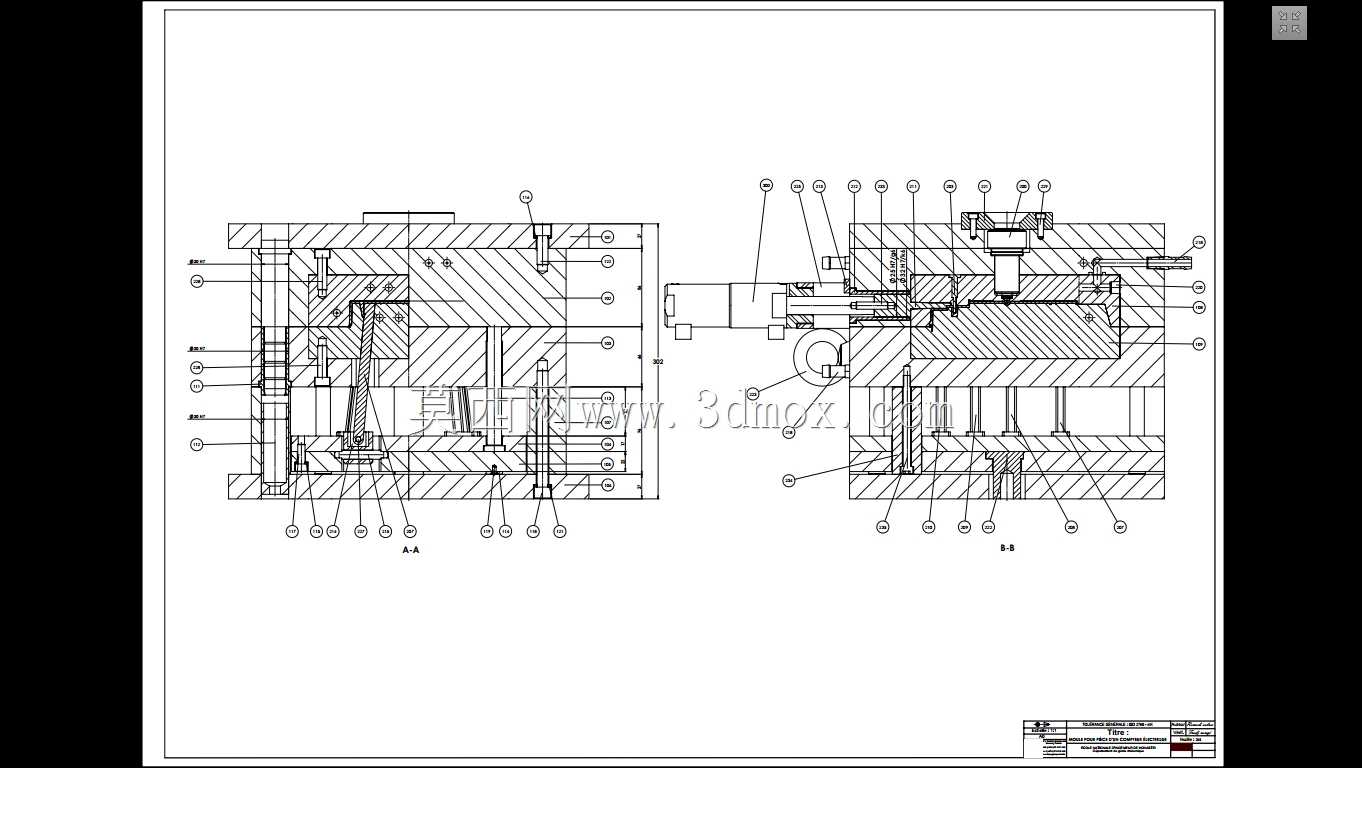

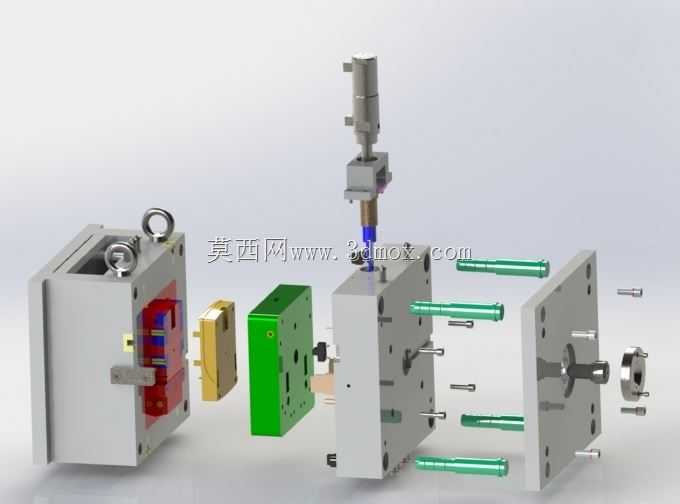

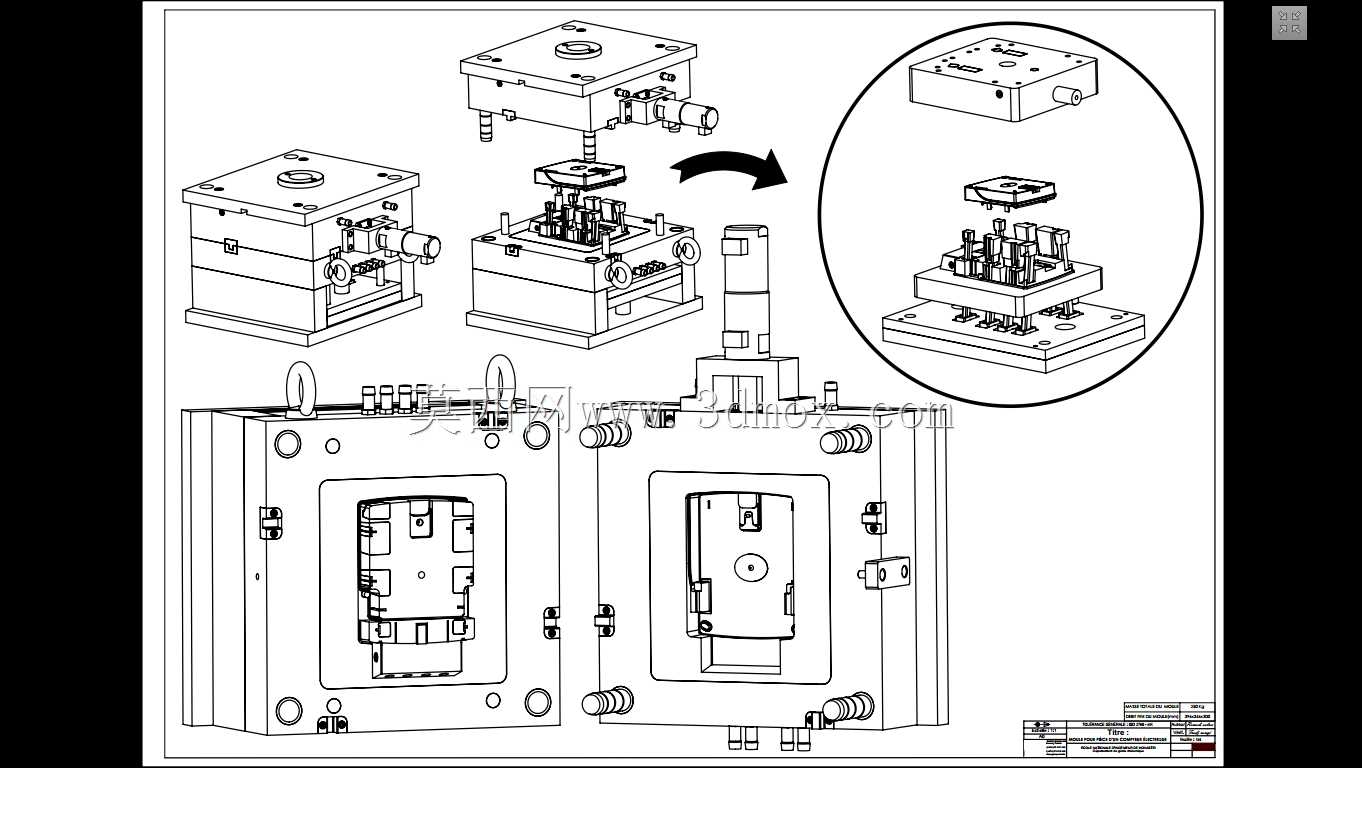

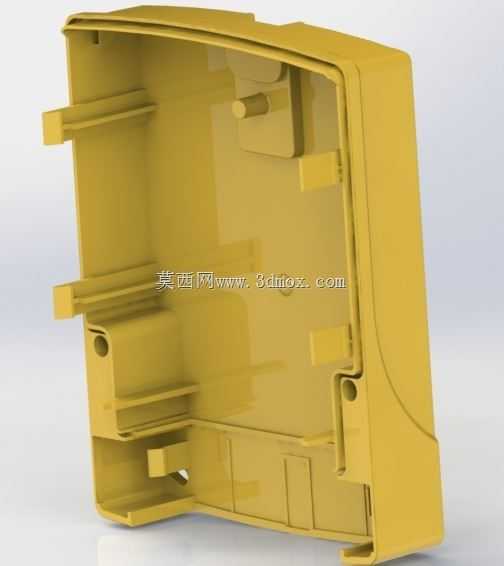

　　这套注射模针对电能表壳体类塑料零件的批量成型需求设计，适配电表生产车间的卧式注塑机安装使用，核心解决薄壁带多卡位结构电表零件的成型翘曲、浇口残留、多向抽芯干涉等量产常见问题。从模架整体布局来看，采用标准两板模加侧向抽芯的结构组合，上下模架的导柱导套配合段预留了足够的重合长度，合模过程中可提前导向定位，避免型腔错位导致的零件壁厚不均问题，模架四角的吊环安装位完全适配车间常规吊装工装的作业半径，上机安装时可直接通过吊环完成模体的转运与对位，无需额外焊接吊装点位。侧向抽芯机构采用液压油缸驱动的抽芯方案，对应零件侧壁的倒扣卡位结构，抽芯行程经过精确核算，刚好覆盖倒扣的脱模距离，不会因为行程过长导致油缸伸出端与周边模架结构产生碰撞，

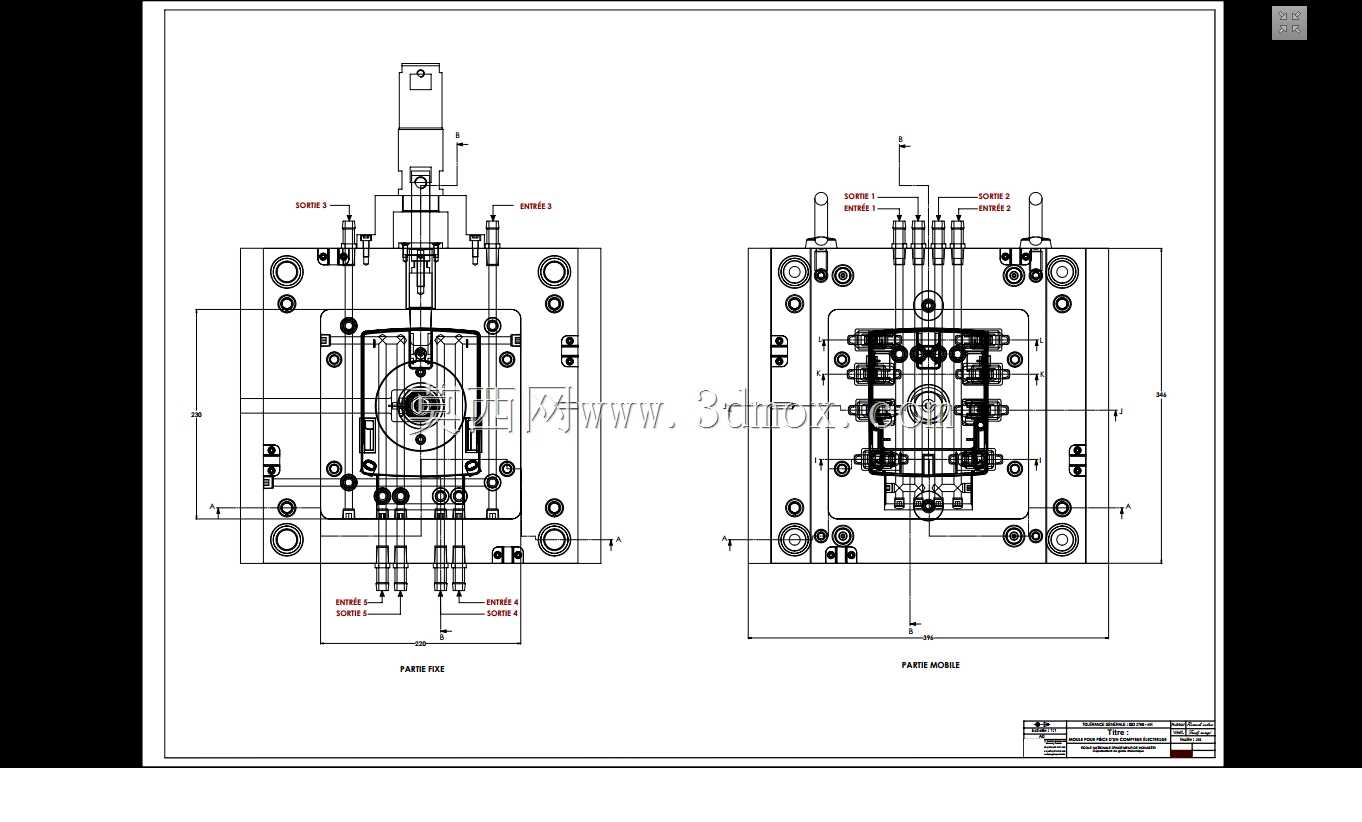

　　油缸的安装支座直接通过内六角螺钉固定在动模侧的安装基面上，油管接口朝向模架外侧，方便生产过程中快速接油管、排查漏油问题，不会和注塑机的格林柱、冷却水管路产生空间干涉。冷却系统采用分层排布的水路设计，定模侧的水路围绕型腔进料口周边布置，可快速带走浇口位置的集中热量，避免进料口附近出现缩痕、银丝等外观缺陷，动模侧的水路顺着型芯的凸起结构走向排布，针对电表零件上的多个安装柱、加强筋位置做了局部水路加密，保证整个型腔内的塑料熔体冷却速率均匀，将零件的成型周期控制在合理区间，同时减少因为冷却不均导致的零件内应力，避免后续装配过程中出现零件开裂、尺寸超差的问题。顶出结构采用顶针加顶板的组合顶出方式，

　　顶针的排布位置避开了零件的外观面与后续超声焊接的配合面，顶针的直径根据对应位置的脱模阻力做了差异化选择，零件边缘包紧力较大的位置采用直径稍大的顶针，内部筋位附近采用小直径顶针配合顶出，保证顶出过程中零件受力均匀，不会出现顶白、顶穿的缺陷，顶板的复位杆位置对应定模侧的复位碰穿面，合模过程中可精准带动顶出机构回到初始位置，复位弹簧的预压量经过核算，不会出现弹簧预压过大导致的寿命缩短问题。浇口采用侧浇口进料的方式，浇口位置选在零件的非外观侧边，后续去除浇口后不会在零件可见面留下明显痕迹，浇口的截面尺寸根据塑料原料的流动性参数做了匹配，既可以保证熔体快速充满型腔，也能在开模时实现浇口的自动拉断，减少后续人工修剪浇口的工作量。

　　模具的分型面贴合零件的最大轮廓线设计，分型面周边做了足够宽度的承压面，合模时可承受注塑机的锁模力，避免长期生产导致分型面塌陷出现飞边，分型面上的排气槽开设在熔体最后填充的位置，排气槽的深度控制在塑料原料的溢边值以内，既可以快速排出型腔内的空气，避免零件出现困气烧焦、填充不满的问题，也不会产生飞边增加后续修整工作量。整套模具的安装尺寸适配常用吨位的卧式注塑机，定位圈尺寸、浇口套的球面半径都和注塑机的射嘴参数做了匹配，模架的总厚度在注塑机的容模厚度区间范围内，开模行程满足零件取出加上抽芯动作的总行程需求，生产过程中不需要对注塑机做额外的改装即可直接上机调试，适配电能表生产企业的批量连续生产作业场景，可稳定成型符合尺寸公差与外观要求的电表塑料零件，减少生产过程中的调机时间与不良品率。
