双层框架式工业操作平台结构设计

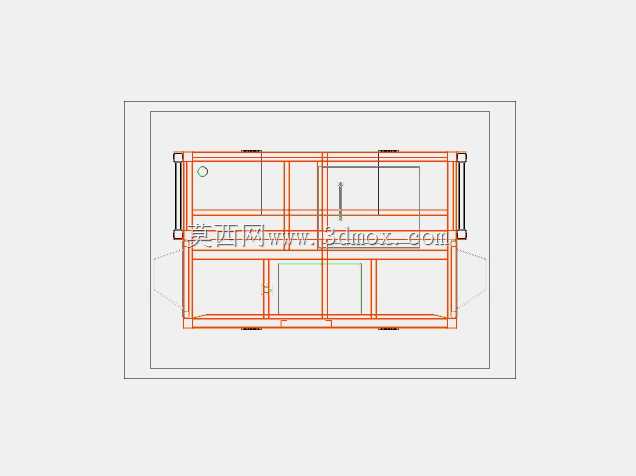

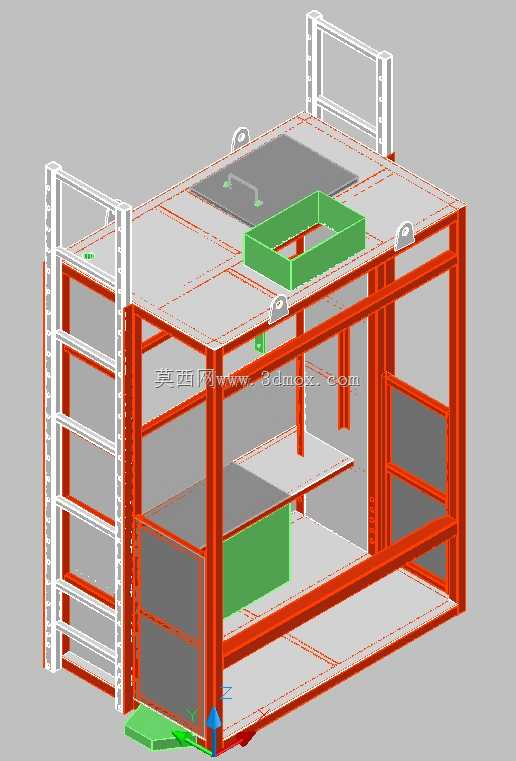

　　将铺板承受的荷载均匀传递到主横梁与立柱上。平台两侧设置的白色爬梯是人员上下的主要通道，爬梯踏步采用防滑格栅板制作，两侧设置连续的防护扶手，爬梯与主框架之间采用螺栓加焊接的双重固定方式，避免人员攀爬时出现晃动，爬梯的踏步间距控制在人体工程学适配的范围，保证上下行走的舒适度，不会出现跨步过大的疲劳感。平台顶部四周设置的白色防护栏，高度符合工业操作平台的安全规范要求，防护栏中间设置横杆，底部设置挡脚板，防止工具、物料从平台边缘坠落，防护栏的立柱与主框架的顶部横梁做刚性连接，能承受足够的侧向冲击力。平台顶面预留的绿色方形开口，是为了适配下方设备的高位操作需求，操作人员站在上层平台时，可以通过这个开口直接对设备顶部的部件进行操作、检修，这套双层框架式操作平台的结构设计，核心面向车间内设备高位操作、物料暂存与工位集成的实际场景，在中小型加工车间、装配产线的辅助工位布局中应用十分广泛。很多车间在布置大型生产设备时，经常遇到设备操作面高度超出常规站立操作范围、设备周边需要预留物料周转空间、多工位需要分层布置的问题，这类框架平台就是为解决这类空间利用与操作便利性矛盾设计的。从结构逻辑来看，整体采用型钢焊接作为主承力框架，红色标识的主立柱采用矩形截面型钢，沿平台长度与宽度方向均匀排布，立柱之间通过横向、纵向的型钢横梁做刚性连接，形成稳定的网格状承力体系，上层平台的铺板采用花纹钢板铺设，既保证承载能力，也能避免操作人员行走时打滑，铺板下方每隔一定间距设置次梁，

　　不需要额外搭设临时脚手架，大幅提升设备维护的效率，开口四周同样做了加高的挡边处理，避免小零件从开口处掉落。平台中层设置的搁板区域，可以用来放置操作工具、待装配的零部件或者小型检测设备，操作人员在上下层作业时都能方便取用，不需要反复往返地面取料，减少无效的走动时间。在设计过程中，首先要确定的是安装边界尺寸，平台的整体长度、宽度需要根据现场安装位置的地面空间、周边设备的间距来确定，要保证平台安装完成后，周边预留足够的人员通行与物料转运通道，平台的底层净空高度要满足下方设备的安装、操作与检修需求，不能出现人员在底层行走时碰头、设备部件无法正常拆装的问题，上层平台的高度则要匹配对应设备操作面的高度，保证操作人员站立时手臂处于舒适的操作角度，

　　不需要过度抬臂或者弯腰。主框架的型钢选型需要根据平台的额定承载能力来计算，包括平台自重、操作人员重量、放置物料的最大重量，还要考虑一定的动载系数，避免人员在平台上走动、搬运物料时出现结构变形，所有焊接位置都要做满焊处理，焊后清理焊渣并做防锈涂装，不同颜色的涂装一方面是为了区分不同的功能部件，比如主承力结构用醒目的红色，爬梯与防护栏用白色，另一方面也能起到防锈、延长结构使用寿命的作用。平台的底部设置了可调式支撑脚，可以根据地面的平整度调整每个支撑点的高度，保证平台整体处于水平状态，避免出现局部受力过大的情况，支撑脚与地面之间可以设置减震垫，减少人员走动时产生的震动传递到周边设备上。在实际安装时，需要先在地面标记好各个立柱的安装位置，

　　先组装主框架的底层结构，调整水平后再安装上层横梁与铺板，最后安装爬梯、防护栏与附属部件，所有连接螺栓都要按照规定的扭矩拧紧，安装完成后需要做承载测试，确认结构无变形、连接无松动后才能投入使用。这类框架平台相比混凝土结构的操作平台，优势在于制作周期短、安装方便，后续如果车间布局调整，还可以拆解后重新组装或者改造，灵活性更强，而且钢结构的自重更轻，对地面的荷载要求更低，适合在大多数工业厂房的地面上安装使用。在建模过程中，所有的型钢截面都采用标准库中的参数化型材，方便后续直接导出加工图纸，指导车间下料、焊接，各个连接位置的孔位都做了精准定位，避免现场安装时出现孔位不对、需要重新打孔的问题，平台上的各个附属部件都做了模块化设计，后续如果需要调整开口位置、增加搁板层数，都可以在原有框架基础上进行改造，不需要重新制作整体结构。
