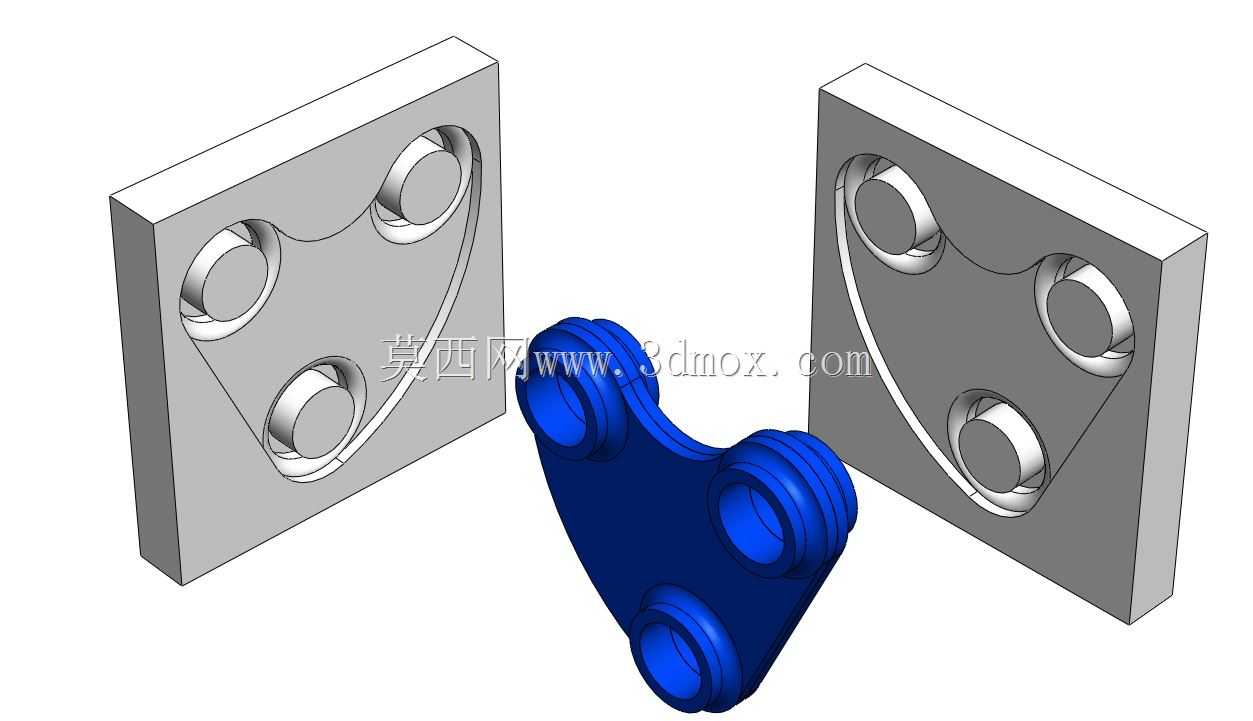

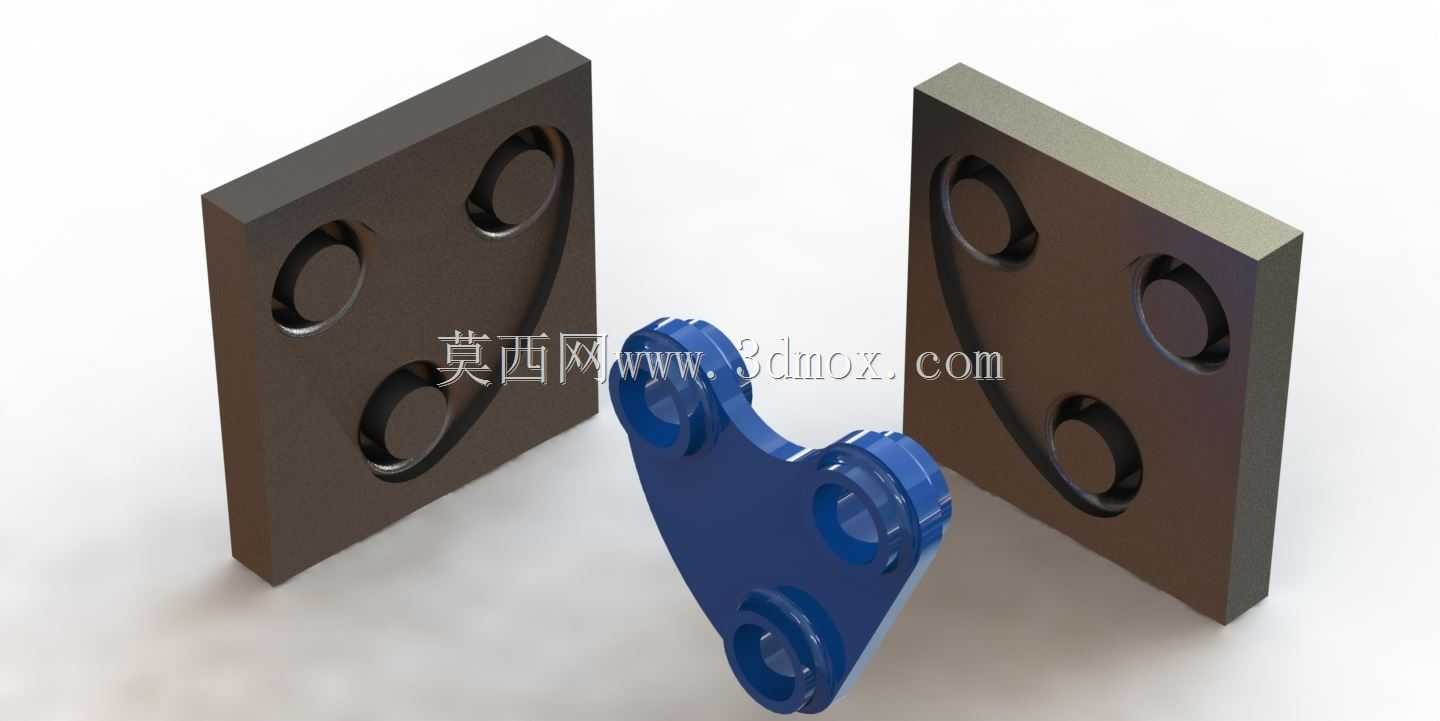

这套结构属于注塑模具的核心成型镶件组件,主要应用于小型异形塑料件的批量注塑生产场景,常见于消费电子小结构件、通讯类小型塑料配件的模具开发环节,是模具中直接接触熔融塑料、决定制件最终外形尺寸的关键零件组。从结构组成来看,整套组件包含两块对称布置的定模、动模侧成型板,以及中间的蓝色成型镶件,两块成型板上加工有与中间镶件轮廓完全匹配的弧形定位槽,合模时可实现镶件的精准定位,避免注塑过程中受塑料熔体压力冲击产生偏移,保证成型制件的尺寸公差稳定在注塑工艺要求的范围内。设计这类镶件结构时,首先要考虑塑料熔体的流动填充路径,两块模板上的三个圆形通孔对应制件的安装柱位成型区域,孔位的同轴度公差需要控制在0.02mm以内,避免成型后柱位出现偏心、
壁厚不均的问题,同时孔位边缘需要做0.1mm的倒角处理,减少熔体填充时的应力集中,也能避免开模时柱位被拉白、拉裂。中间的异形镶件采用分体式设计思路,区别于整体式型腔加工,分体镶件可以单独选用耐磨性更好的模具钢材进行热处理,硬度控制在HRC52-56区间,应对含玻纤塑料的注塑磨损问题,当某一位置出现磨损、拉伤时,可单独更换镶件,无需报废整块模板,大幅降低模具的后期维护成本。安装边界方面,两块方形成型板的基准边需要做直角精铣处理,作为装配时的定位基准,装入模架时需要保证板件平面与模架分型面的平行度公差不超过0.015mm,避免合模时出现分型面溢料、飞边的问题;板件上的三个固定孔位采用沉头设计,装配时螺丝锁紧后不能突出板件平面,
防止合模时出现干涉。弧形定位槽的加工需要采用CNC精铣后配合抛光处理,表面粗糙度达到Ra0.8以下,与中间镶件的配合间隙控制在0.005-0.01mm之间,既保证合模时镶件能顺利滑入定位,又不会出现熔体钻入配合间隙产生飞边的问题。中间的蓝色镶件上设计有三个带凸台的柱位成型结构,凸台高度对应制件的安装孔深度,凸台与模板孔位的配合采用H7/f6的间隙配合,保证开模时镶件能顺利随动模侧退出,不会粘在定模侧导致制件脱模变形。在实际生产场景中,这类结构多用于年产量10万模次以上的中小型塑料件生产,设计时还需要考虑冷却水路的布置空间,两块成型板的背面需要预留直径8mm的冷却水路安装位置,水路距离成型面的距离保持在15-20mm,
保证注塑过程中型腔温度均匀,减少制件的成型收缩变形,缩短成型周期。另外,分型面的位置选择在镶件与模板的贴合面处,分型面需要做0.02mm的溢料槽设计,便于排出型腔内的空气,避免制件出现烧焦、缺胶的缺陷。从建模逻辑来看,整套结构先以最终成型的塑料制件为核心进行分型面拆分,拆分时优先考虑加工便利性,将异形难加工的部分单独拆分为镶件,规则的孔位、平面部分留在模板上加工,既降低CNC加工的难度,也能减少后续EDM放电加工的工作量,缩短模具的制造周期。装配时需要先将中间镶件固定在动模板上,合模后检查镶件与定模板定位槽的贴合情况,用红丹粉检查接触面积达到85%以上才能投入生产,避免长期生产后出现披锋、尺寸超差的问题。
