多工位皮带移栽输送换向接驳设备结构

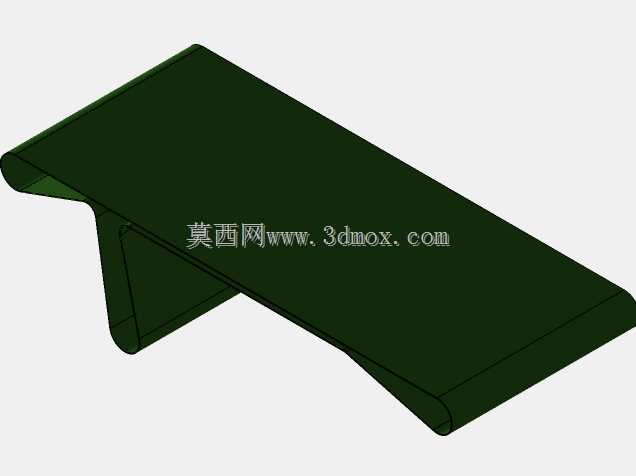

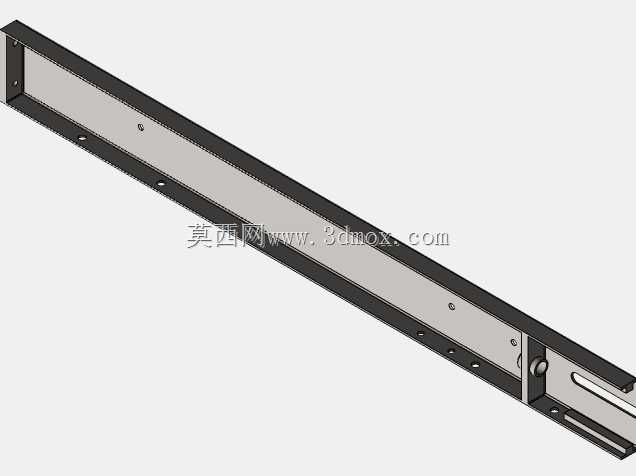

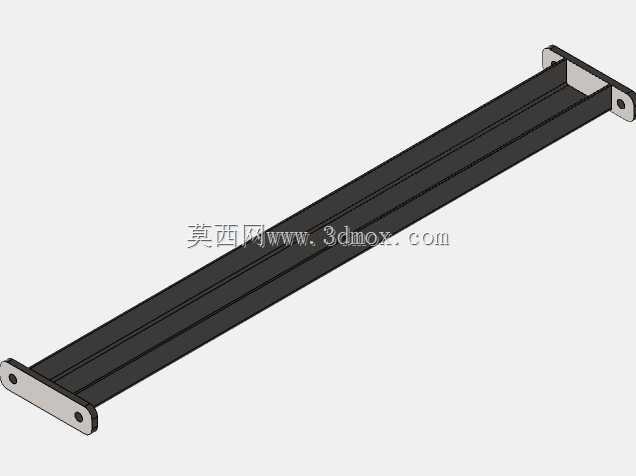

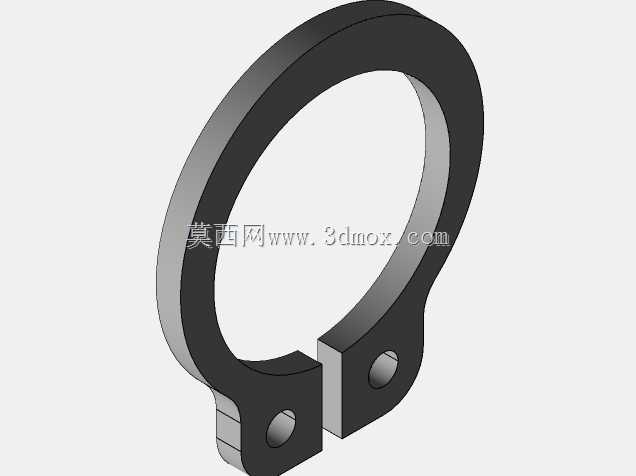

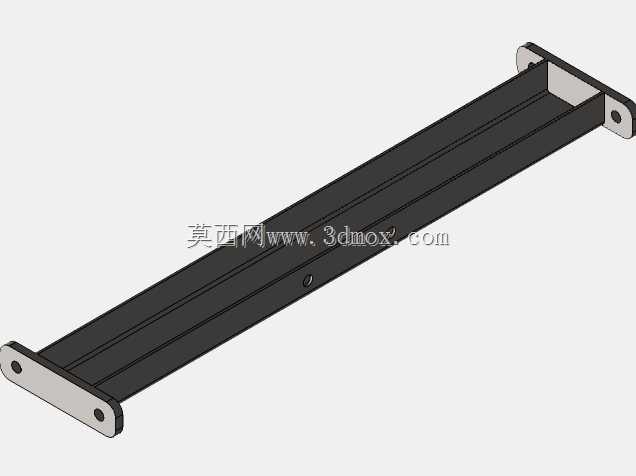

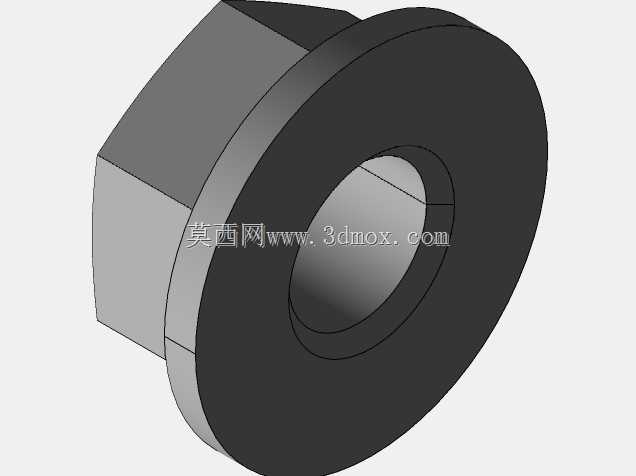

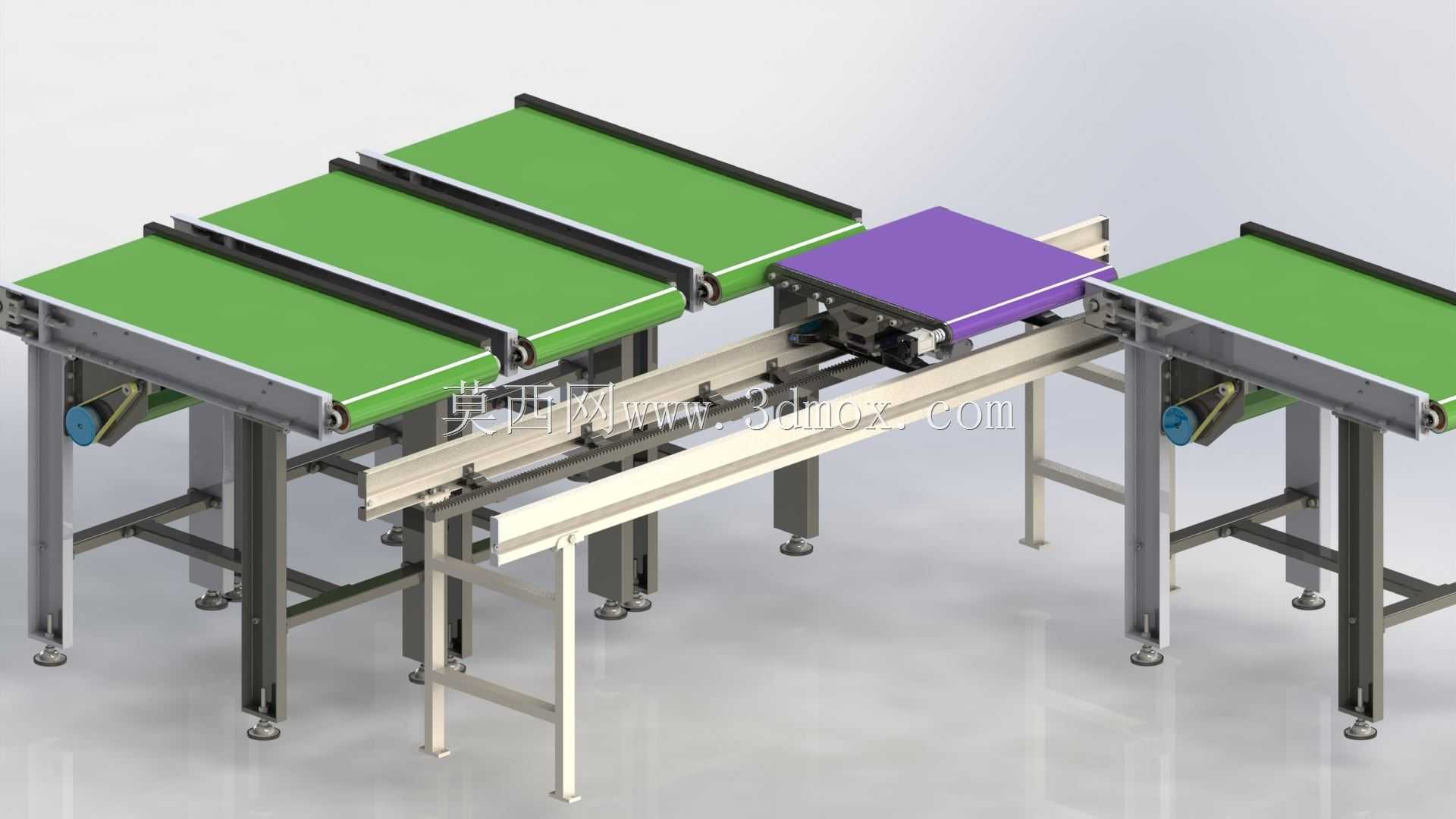

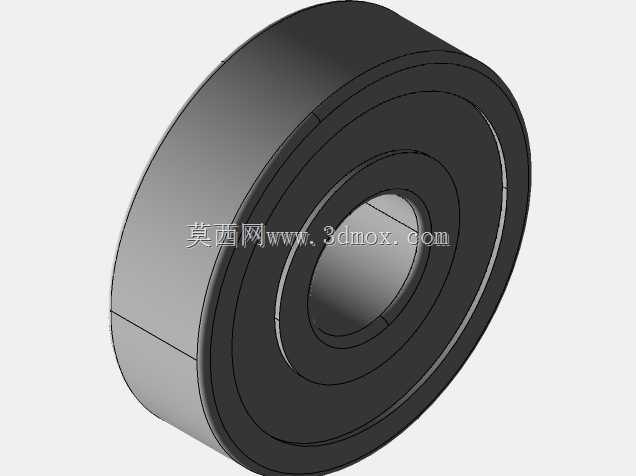

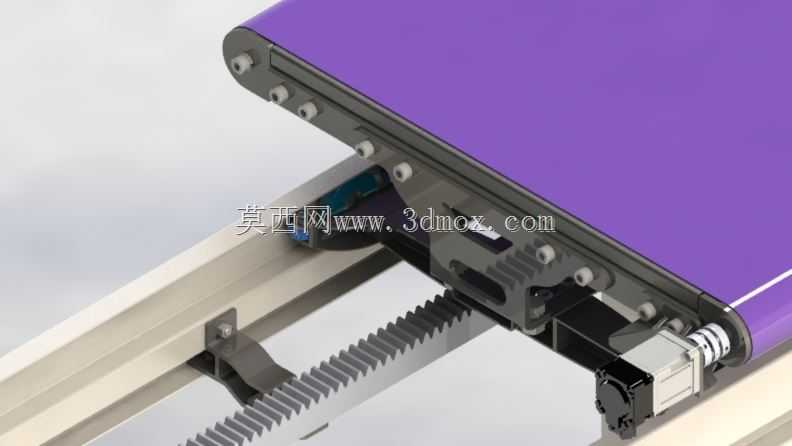

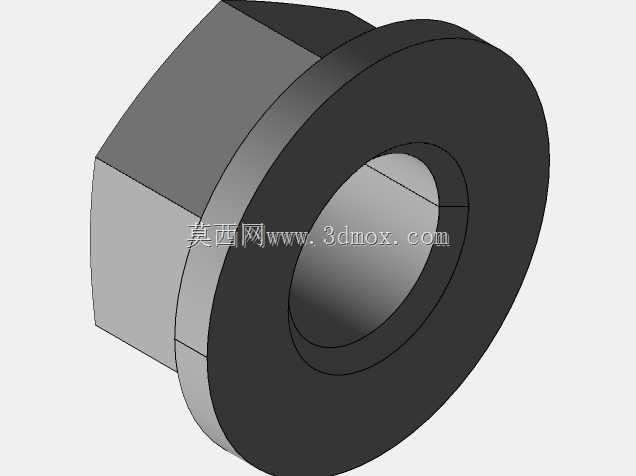

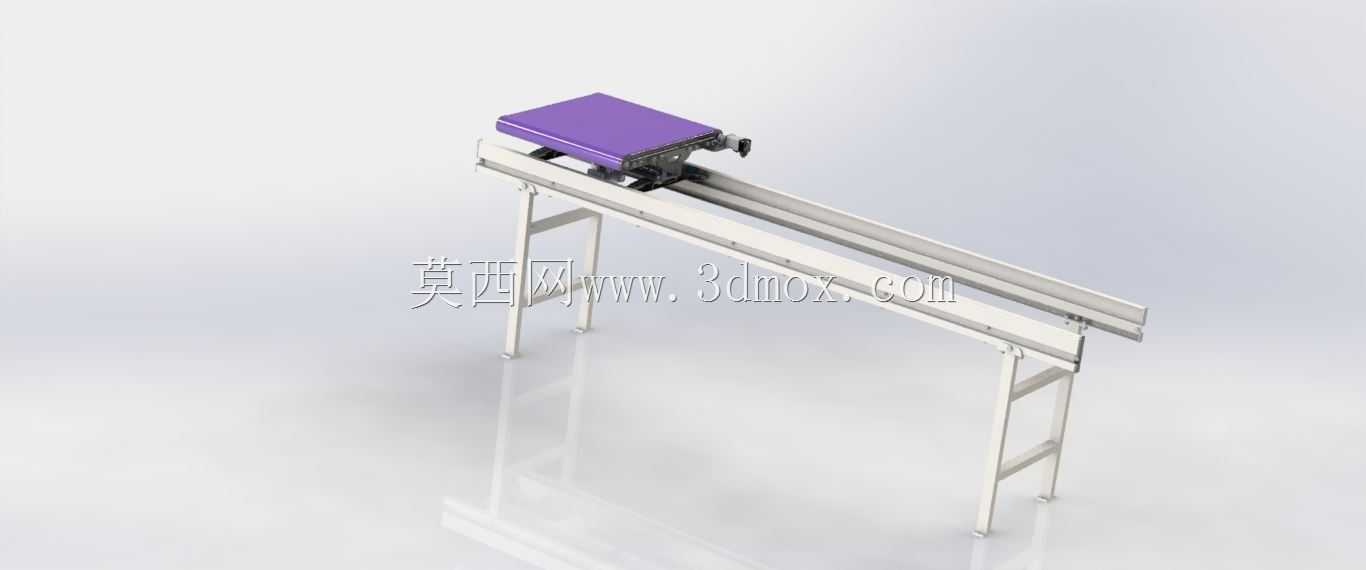

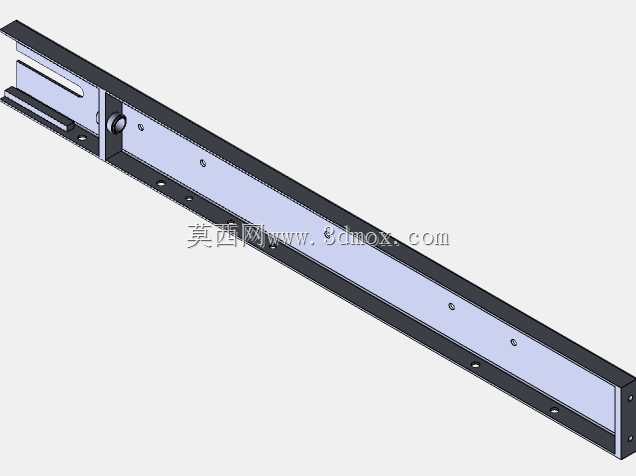

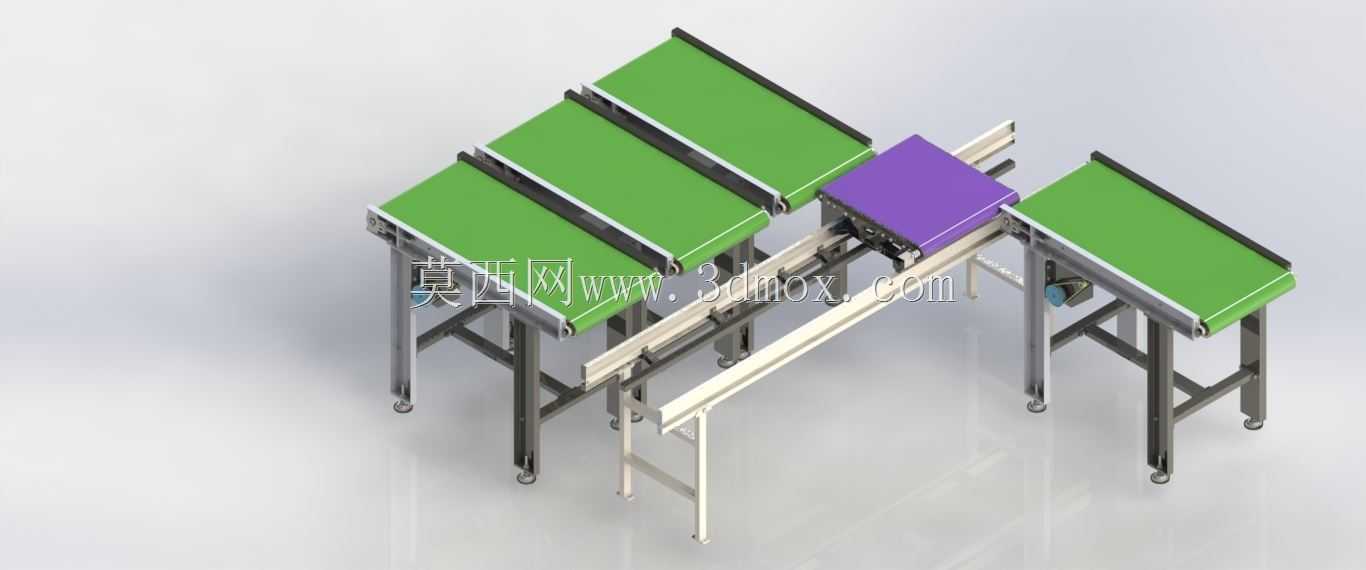

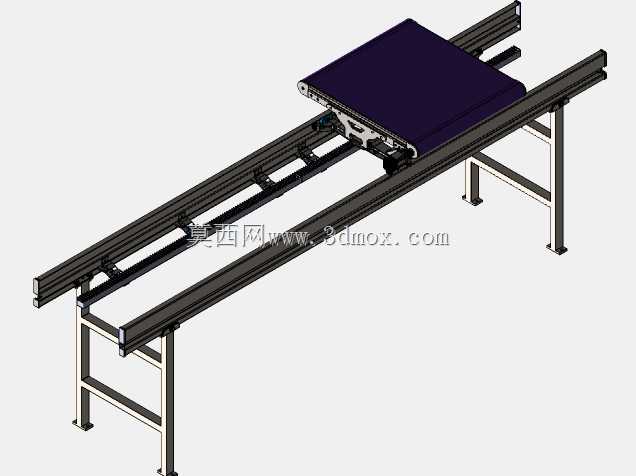

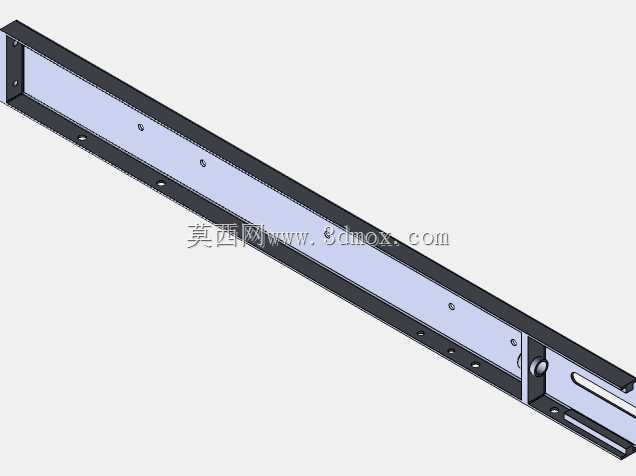

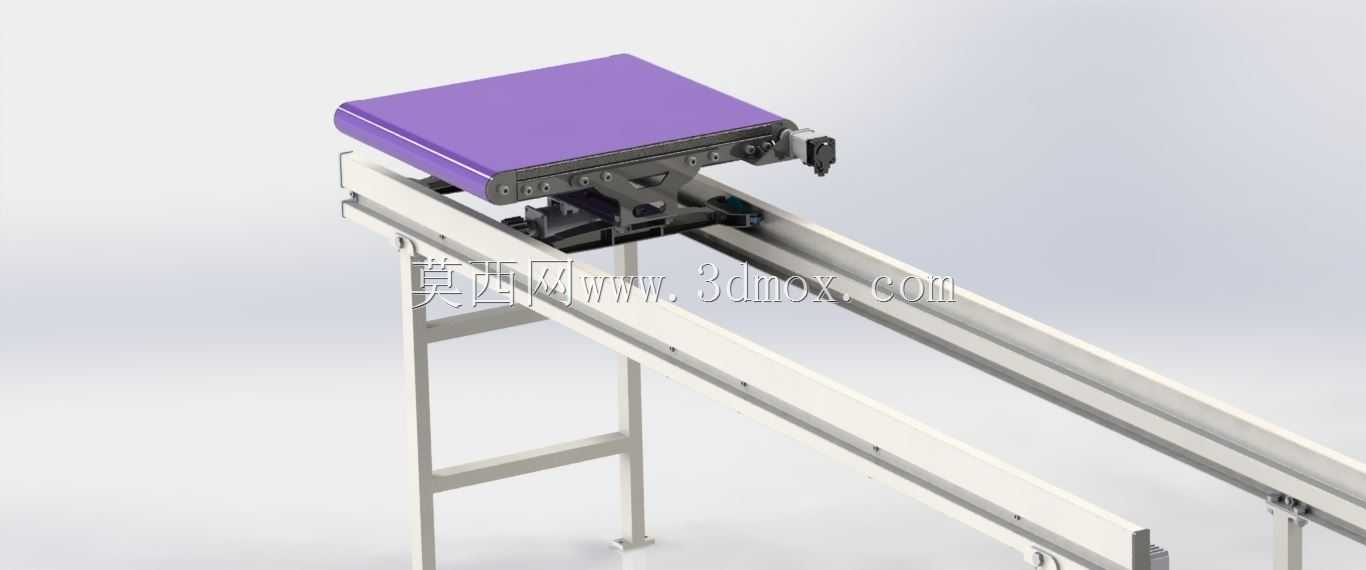

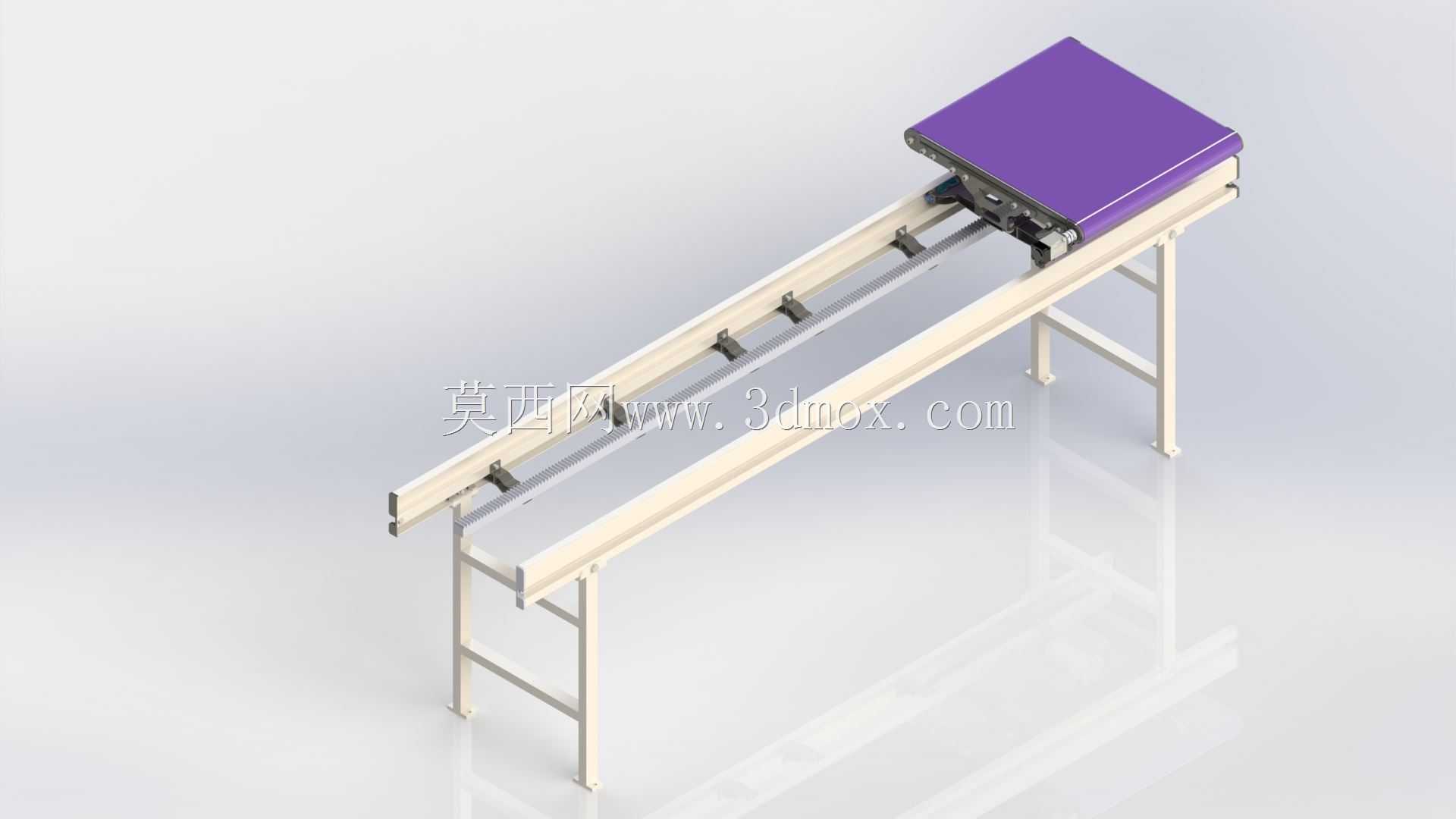

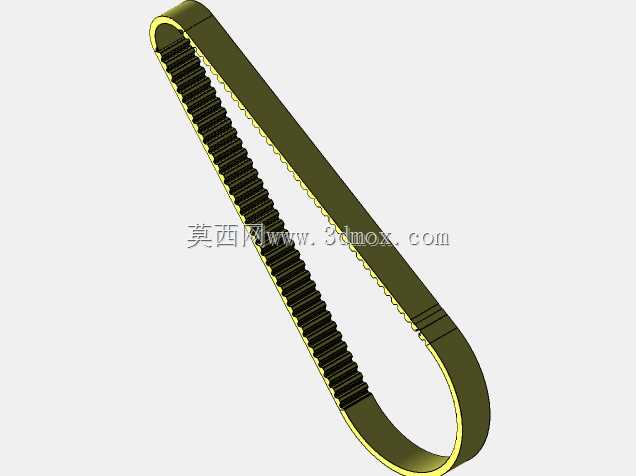

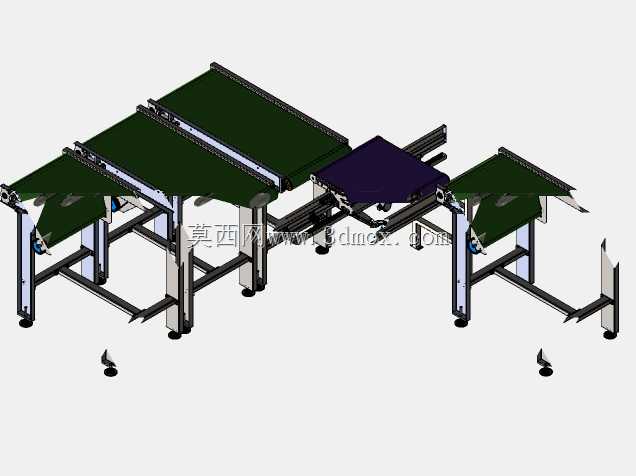

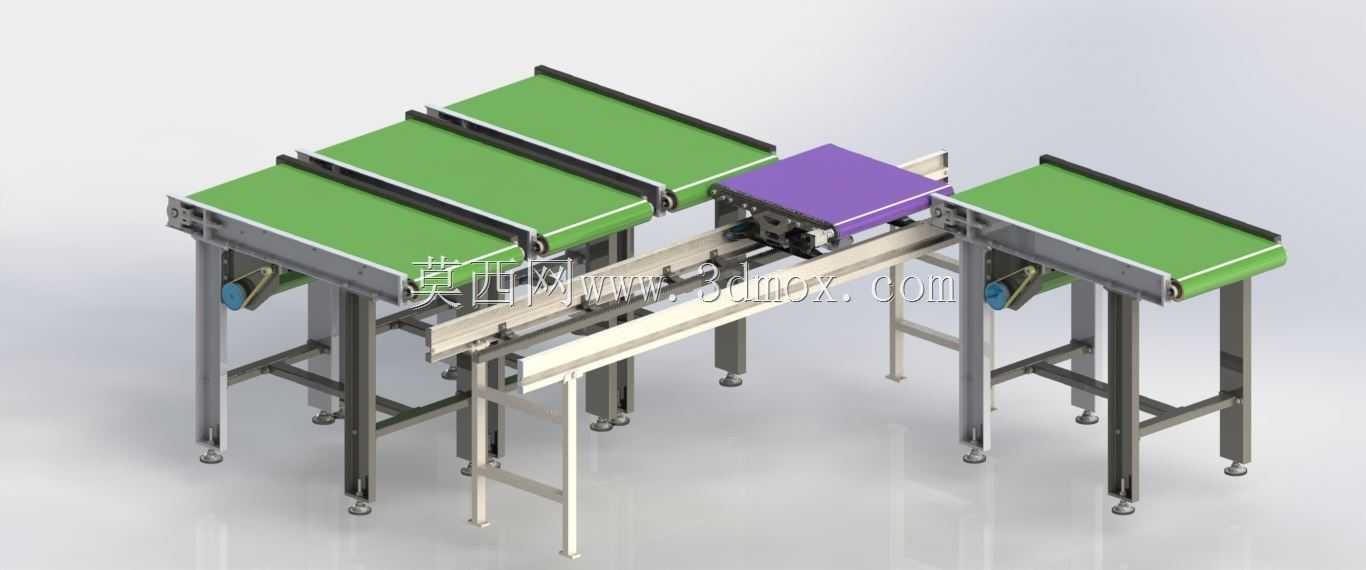

　　这套移栽输送结构主要面向多线体汇流、分流的生产场景，常见于3C电子组装线、包装后段分拣线、小型零部件加工工序间的物料转运环节，解决传统单一直线输送无法完成直角换向、多工位对接的痛点，在车间布局紧凑、线体排布存在垂直交汇的工况下，能够在不额外占用纵向输送空间的前提下完成物料的跨线转移。从结构组成来看，设备包含三段平行布置的绿色平皮带输送段，以及一套横跨在三段皮带下方的横向移栽机构，移栽机构搭载独立的紫色皮带承载台，承载台通过线性导轨安装在横向布置的铝型材机架上，可沿着垂直于主输送方向的轨道做往复移动，当主输送线上的工装板或物料流转到对应接驳位置时，移栽承载台抬升承接物料，随后横向移动到目标输送段位置，下降后将物料移交到对应皮带线上，

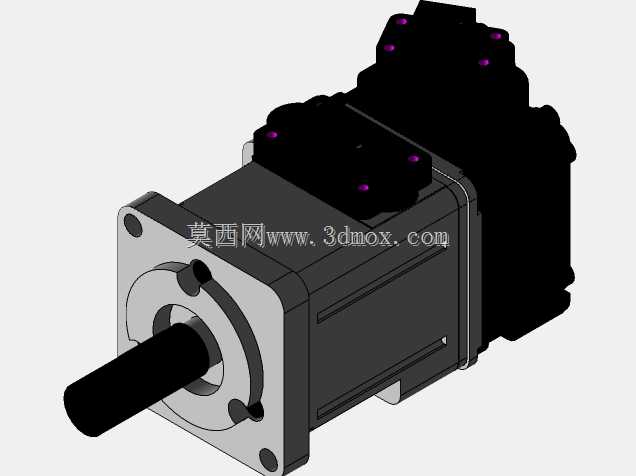

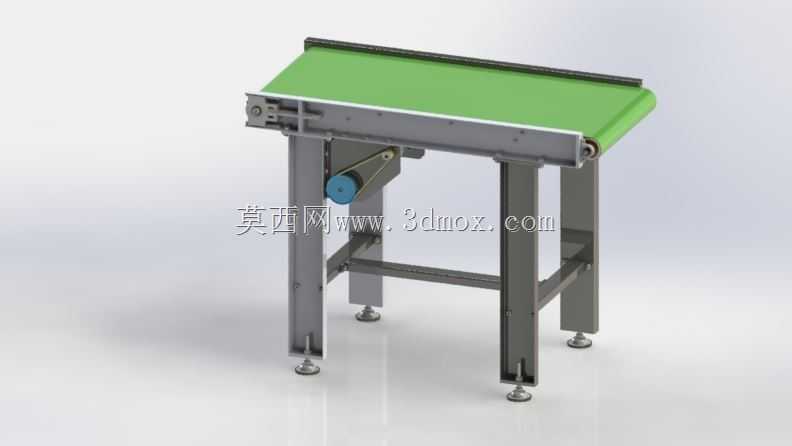

　　完成不同线体之间的物料换向输送。设计过程中，主输送段的皮带采用平型防滑PVC材质，支撑框架采用标准铝型材搭配碳钢方管焊接支腿，支腿底部配置可调脚杯，可根据现场地面平整度调整设备整体水平度，单段主输送线的有效输送宽度适配常见的300-400mm规格工装板，线体之间的预留间隙控制在15mm以内，避免物料移交过程中出现卡滞。移栽机构的驱动采用同步带传动搭配伺服电机，保证移动位置的重复定位精度控制在±0.5mm以内，承载台的抬升动作采用薄型气缸驱动，抬升行程设置为20mm，既能够保证完全脱离主输送线的皮带面，又不会因为行程过大导致物料晃动偏移。安装边界方面，整套设备的整体长度可根据对接的线体数量调整，

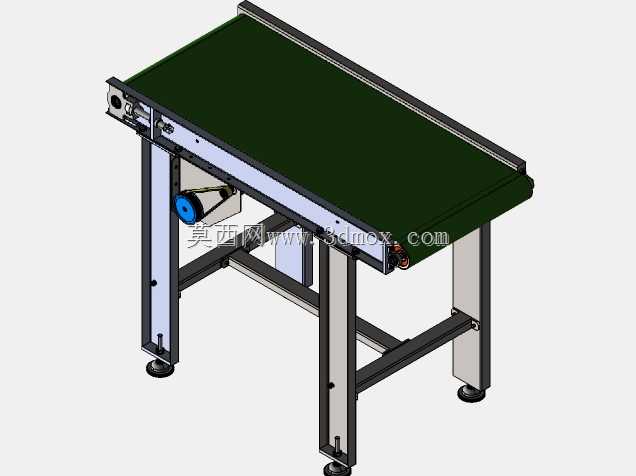

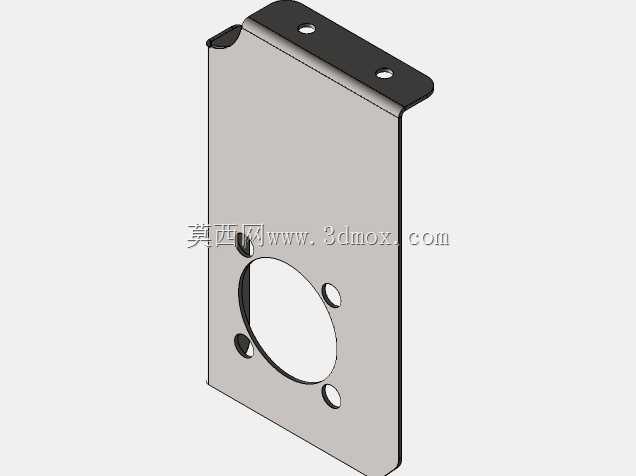

　　本次展示的三工位结构总长度约1800mm，横向移栽行程约1200mm，设备总高度控制在750mm，适配常规车间作业线体的高度标准，支腿的安装固定孔位预留了长圆孔，允许现场安装时存在±20mm的位置调整量，降低现场安装的对位难度。在功能特性上，这套结构可根据生产节拍调整移栽速度，最快移栽节拍可达8秒/次，承载台的额定负载为15kg，能够覆盖绝大多数轻型工装板、成品包装盒、小型加工件的输送需求，主输送段的驱动电机采用一体式减速电机，安装在皮带线的端部，通过链轮传动带动主动辊转动，皮带的张紧机构设置在从动辊端，通过调整螺栓即可快速完成皮带张紧度调节，日常维护无需拆解整体框架。设计思路上，整套结构优先采用标准件搭建，铝型材、导轨、气缸、

　　皮带、脚杯均采用工业通用标准规格，减少非标定制件的占比，降低后续备件更换的成本，移栽机构的走线采用坦克链防护，避免往复移动过程中电缆出现磨损、拉扯断裂的问题，各输送段的侧边均设置了导向挡边，挡边高度高出皮带面30mm，防止物料输送过程中从侧边滑落。实际应用中，这套结构可直接对接上下游的皮带线、滚筒线，也可搭配扫码设备、阻挡气缸实现物料的自动分拣分流，当生产工艺需要将物料从主输送线分配到不同的支线进行检测、包装、组装工序时，无需额外设置转角机或顶升移栽设备，通过这套横跨式移栽机构即可完成多工位的对接，相比传统的单工位移栽结构，能够减少设备的重复投入，压缩线体的整体占地面积。结构细节上，主输送线的主动辊和从动辊均采用表面滚花处理，增大与皮带之间的摩擦力，避免皮带重载时出现打滑，移栽承载台的皮带采用独立驱动，在承接和移交物料时可与主输送线保持同速，减少物料移交过程中的相对滑动，避免物料表面出现划伤。机架的焊接部位均做了去毛刺、喷塑处理，铝型材的拼接部位采用专用角件连接，连接强度满足长期往复运行的负载要求，各运动部位均预留了润滑注油口，方便日常维护时加注润滑脂，延长导轨、传动部件的使用寿命。
