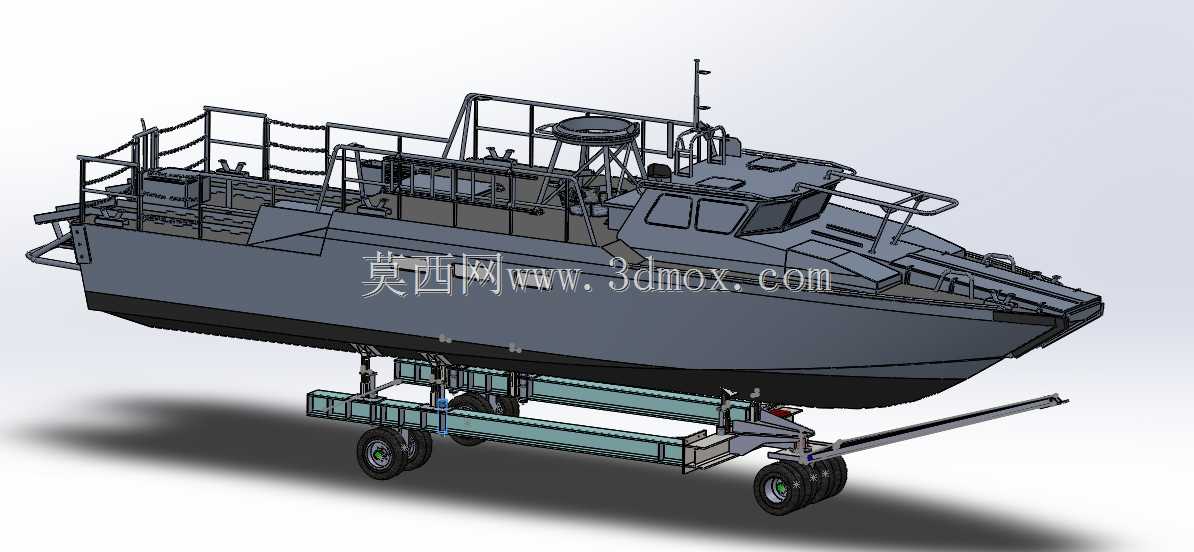

贝托战车结构长距离物料输送设备

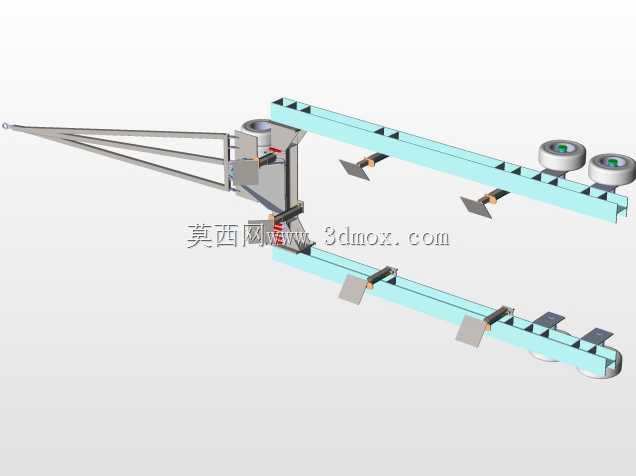

　　这套长距离桁架式输送结构，最初的设计出发点是解决车间内跨工位的散料、轻型工装件长距离转运需求，区别于常规皮带输送机的落地式安装，这套结构采用单侧悬挑桁架搭配双侧平行导轨的布局，能在车间通道上方搭建输送路径，完全不占用地面作业空间，适配地面有叉车通行、人员走动频繁的生产场景，比如五金加工车间的工序间工件转运、包装车间的成品箱跨区域输送，都能通过这套结构实现物料的空中流转，避免地面输送带来的通道拥堵问题。从结构设计逻辑来看，悬挑端采用三角桁架构型，主弦杆采用矩形截面型材拼接，腹杆按照受力梯度做不等距排布，靠近固定支座的位置腹杆排布更密，用来承担悬挑段的弯矩载荷，越往悬挑末端腹杆间距越大，在保证结构刚度的前提下尽可能降低整体自重，

　　避免固定端支座承受过大的倾覆力矩。平行布置的两根长导轨作为输送载体的运行轨道，导轨截面采用标准轻型导轨规格，安装面预设了调节腰型孔，现场安装时可以微调导轨的平行度，补偿土建基础或者安装支架的施工误差，保证输送小车在全程运行过程中不会出现卡滞、跑偏的问题。导轨上间隔布置的挡块组件，是为输送小车的工位停靠设计的硬限位，每个挡块的安装位置对应下方的一个作业工位，挡块采用聚氨酯缓冲材质搭配钢制安装座，既可以给小车提供停靠的定位基准，也能缓冲小车停靠时的冲击载荷，避免刚性碰撞带来的结构变形或者位置偏移。导轨末端设置的滚轮组件，是作为辅助支撑使用的，当输送小车运行到导轨远端时，滚轮可以承接小车的部分载荷，减少导轨远端的下挠变形，

　　保证长距离输送的运行精度。固定端的支座采用箱型焊接结构，支座上预设了与厂房立柱或者地面预埋板连接的螺栓孔，安装时可以根据现场的安装条件选择侧装或者立装两种方式，适配不同的车间布局。整套结构的安装边界需要注意，悬挑段的下方不能有高度超过2.2米的固定设备，避免输送过程中物料与下方设备发生干涉，导轨的安装水平度需要控制在千分之一以内，否则会导致输送小车运行时出现单侧轮压过大的问题，加速滚轮的磨损。在功能实现上，这套结构可以搭配不同的输送载具，比如皮带输送台、工装托盘挂架，用来适配不同类型的物料输送需求，输送的运行速度可以根据生产节拍调整，工位停靠的位置精度可以控制在±2mm以内，满足大部分生产工序的上料、下料定位要求。

　　设计过程中针对长导轨的热胀冷缩问题，在导轨的其中一端设置了伸缩缝，预留了3mm的伸缩间隙，避免车间温度变化导致导轨变形卡滞。所有的铰接位置都采用了自润滑轴承，减少日常维护的频次，适合长时间连续运行的生产场景。结构的受力计算阶段，按照额定载荷15kg每米的均布载荷做了刚度校核，导轨的最大下挠量控制在跨度的1/1000以内，保证输送过程的平稳性，不会出现物料晃动掉落的问题。
