齿条驱动平移式皮带输送机构

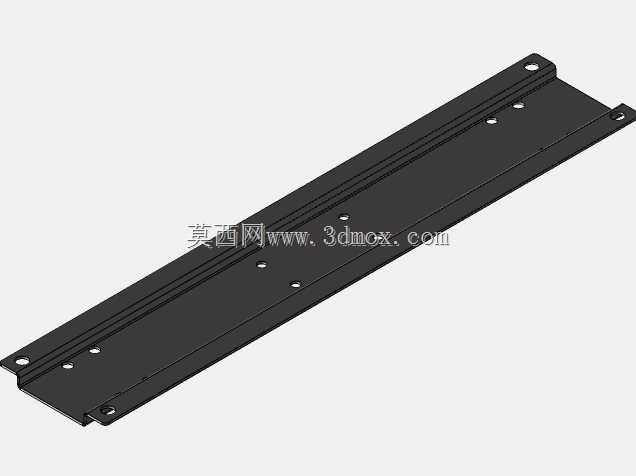

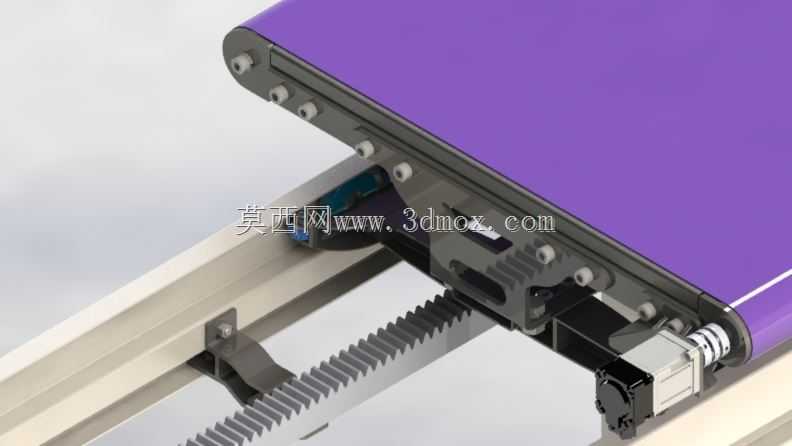

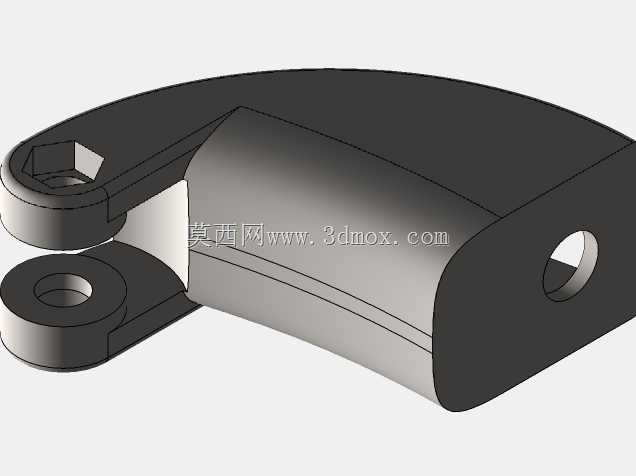

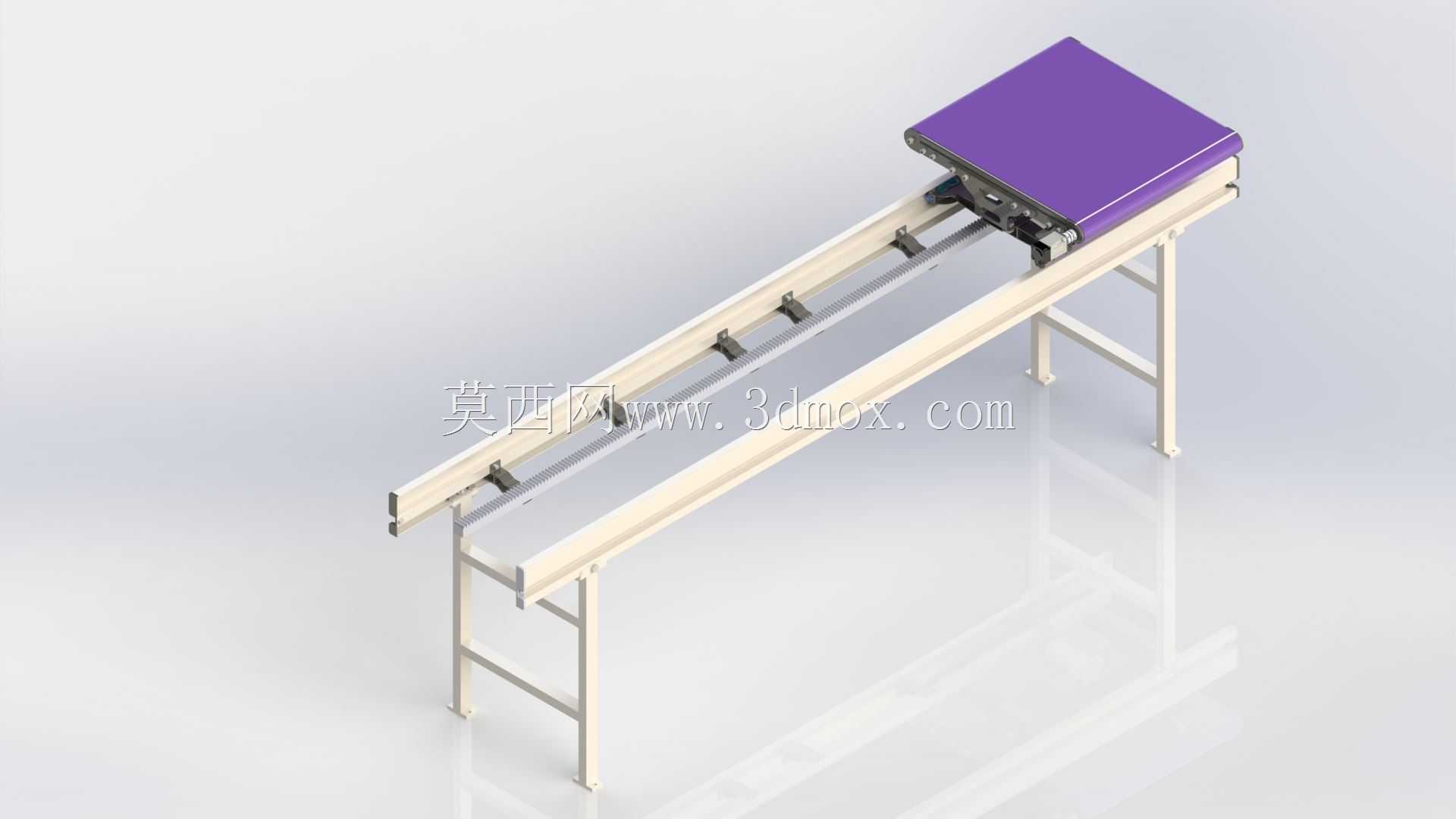

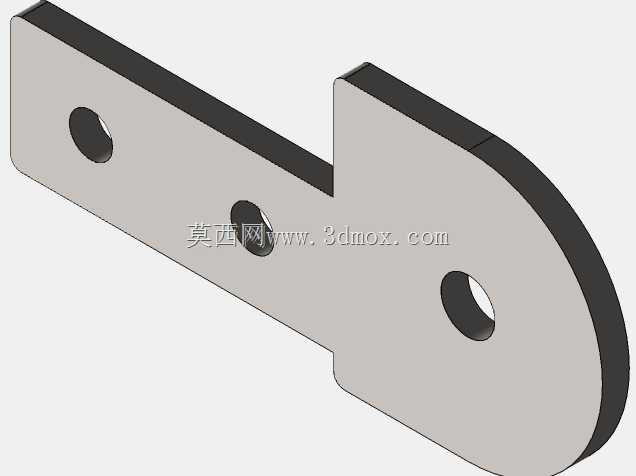

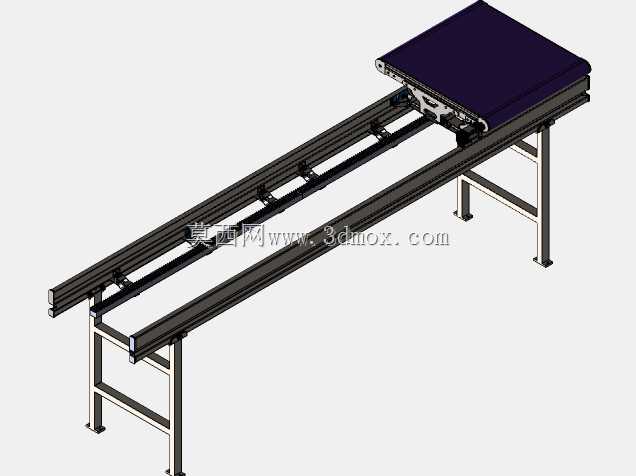

　　这套输送机构采用皮带承载加齿条驱动的组合结构，区别于常规固定机架的皮带输送机，整体可沿铺设的导轨做横向平移，适配多工位间的物料转接需求，在3C电子组装线、小件包装分拣线、精密零部件工序流转场景中十分常用，能够解决固定输送线无法覆盖多工位上下料的痛点，当某一工位需要临时补料或者换型时，整段输送单元可快速移动到对应位置，无需调整整条产线的布局。从结构设计逻辑来看，承载面采用紫色防滑PVC皮带，皮带下方设置光滑承托板，避免输送小件物料时皮带下凹导致的物料偏移，皮带两端的主从动辊采用腰型孔安装结构，可通过调整螺栓张紧皮带，张紧行程预留15mm，能够覆盖皮带长期使用产生的蠕变伸长量，无需频繁裁剪皮带。驱动部分采用伺服电机搭配同步轮直连主动辊，

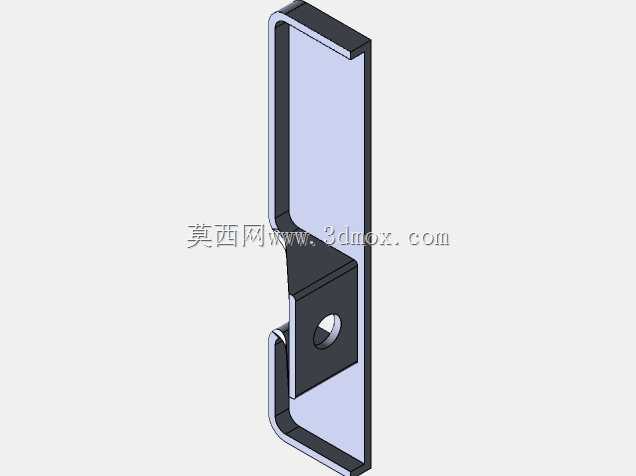

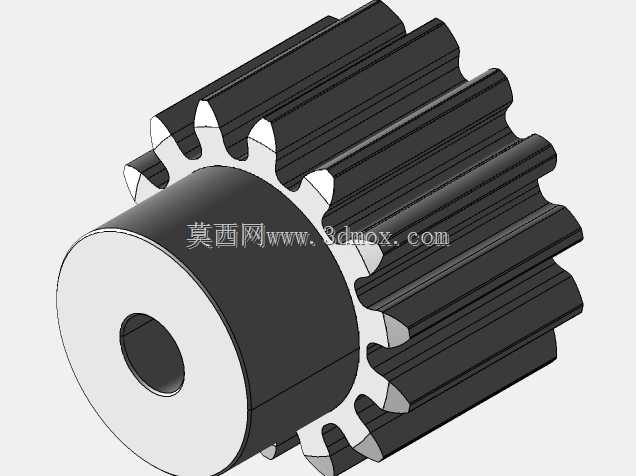

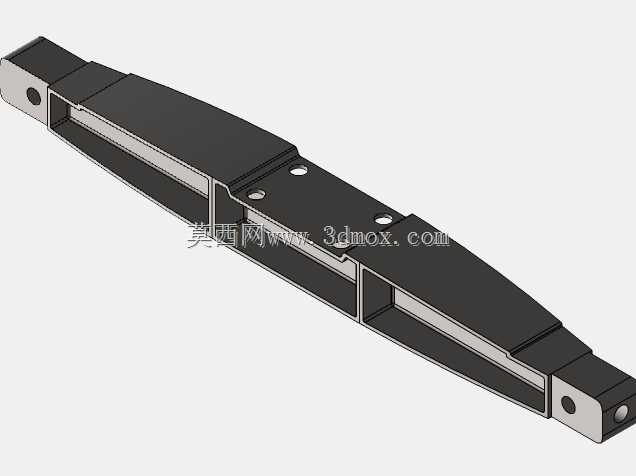

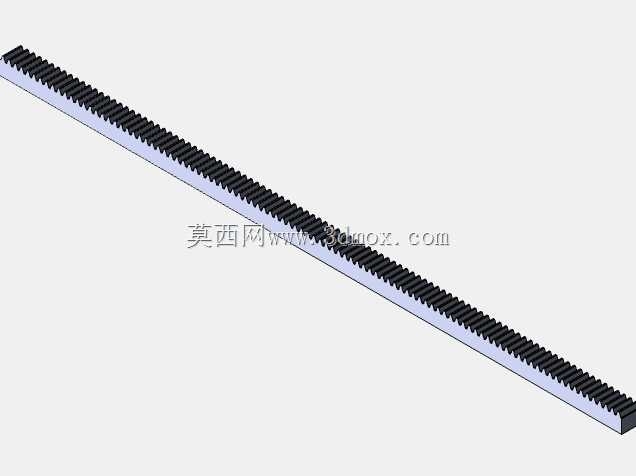

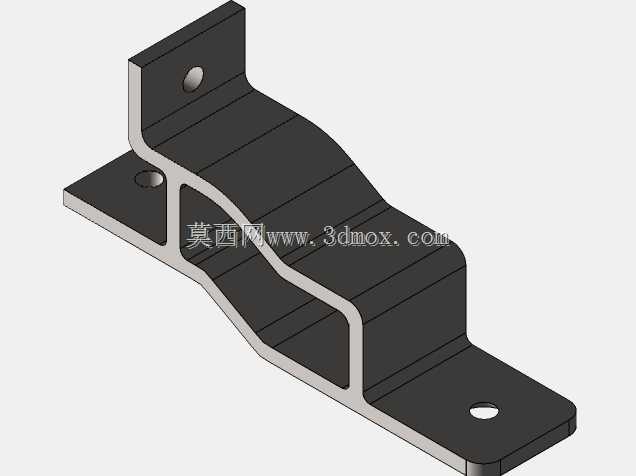

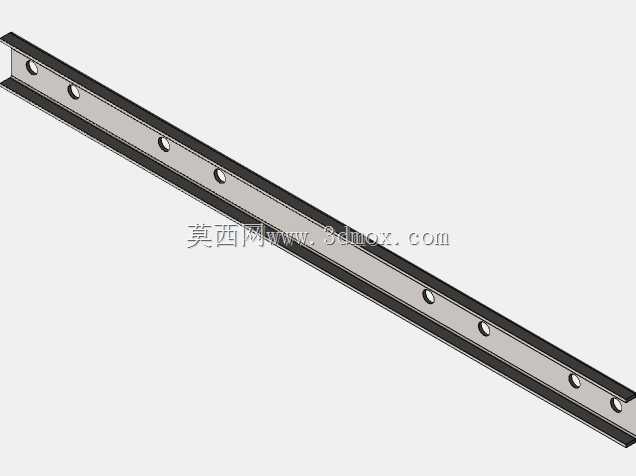

　　为皮带提供稳定的运行动力，速度调节范围覆盖0.1m/s到1.2m/s，可根据输送物料的重量和节拍需求灵活调整，输送面下方的机架采用铝型材拼接，兼顾结构强度和轻量化需求，整体重量控制在合理范围，降低平移驱动的负载。平移运动的实现依靠机架侧方安装的齿轮与固定在安装基础上的齿条啮合，齿轮通过联轴器与独立的驱动电机连接，平移导轨采用线性方轨，安装在齿条平行侧，保证平移过程的直线度，避免齿轮齿条啮合出现卡滞。安装边界方面，该输送单元整体长度2000mm，输送面宽度500mm，机架整体厚度800mm，安装时需要在地面或者设备机架上预留对应长度的齿条和导轨安装位，导轨安装面的平面度公差需要控制在0.2mm/m以内，齿条与导轨的平行度公差控制在0.

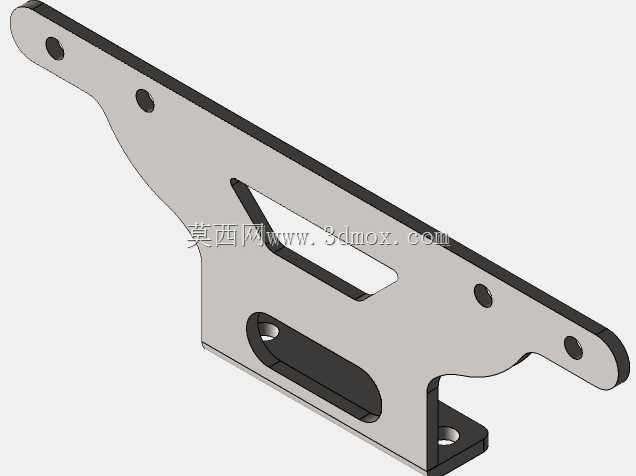

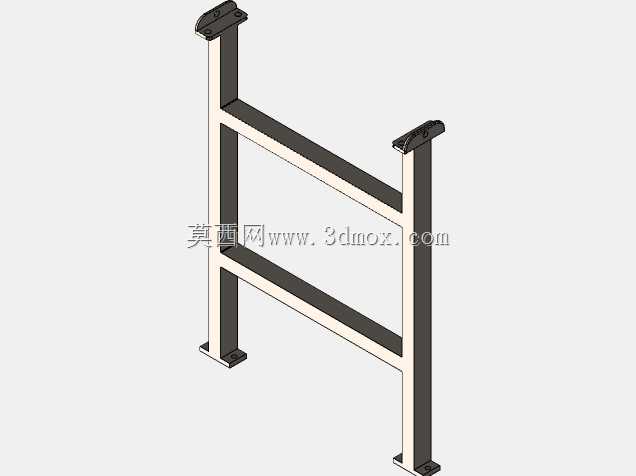

　　1mm/m以内，保证平移运行的顺畅度。输送面的高度可根据对接设备的高度调整支脚，支脚调节范围为±50mm，能够适配多数常规产线的高度对接需求，机架底部设置有行程限位块，在平移行程的两端安装缓冲胶垫，避免超程运行导致的结构碰撞。在实际使用场景中，这类可平移的输送单元常布置在多台加工设备或者组装工位之间，当某一工位完成加工后，输送单元移动到该工位出料口承接工件，再平移到下一工位的进料口完成上料，相比传统的多段固定输送线搭配移栽机构的方案，结构更紧凑，占用的产线空间更小，同时减少了工件多次移栽的定位误差，提升物料流转的精度。设计过程中需要重点核算两部分的负载，一是皮带输送的物料重量，单段输送面的额定承载为30kg，

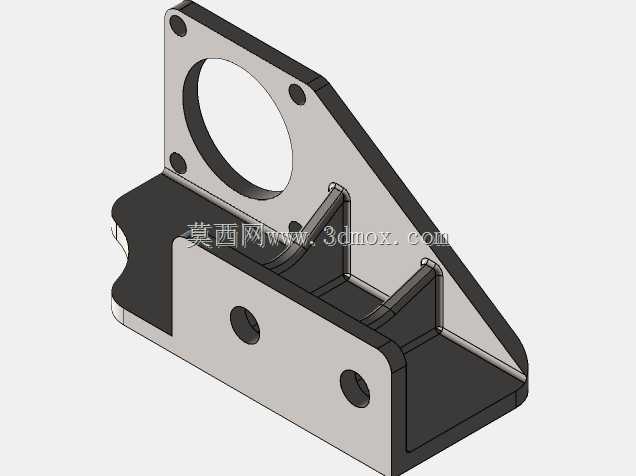

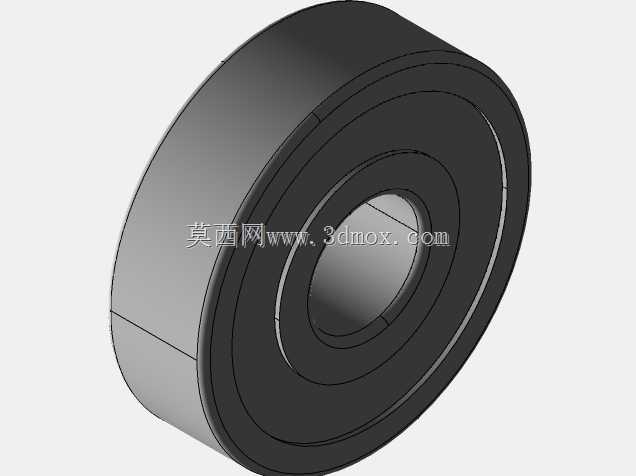

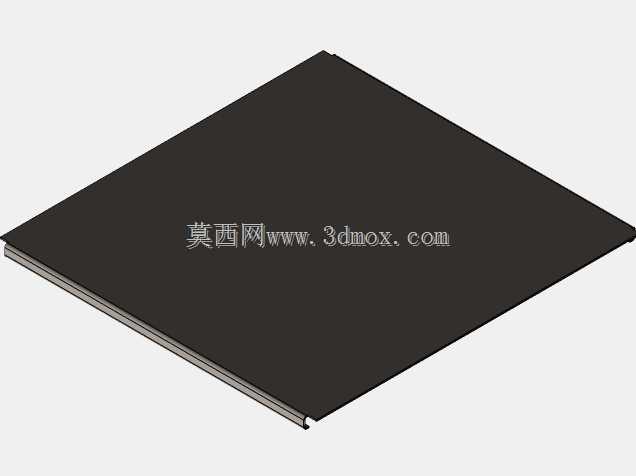

　　可满足多数小件工业产品的输送需求，二是平移驱动的负载，需要将整段输送单元的自重加上满载物料的总重量作为核算依据，选配对应功率的平移驱动电机，同时齿轮齿条的模数选择要满足负载冲击需求，常规工况下选用模数2的研磨齿条即可满足传动精度和强度要求。皮带下方的承托板采用高密度PVC材质，表面光滑摩擦系数低，减少皮带运行的阻力，同时避免金属承托板长期使用产生的锈渍污染皮带和输送物料，主从动辊的两端采用带座轴承安装，轴承选用免维护深沟球轴承，降低长期使用的维护成本。机架的铝型材连接处采用高强度角码连接，关键受力位置加装内置螺母块，避免长期运行出现连接松动，平移导轨的滑块采用法兰型滑块，每侧安装两个滑块，保证机架平移过程的支撑稳定性，避免出现倾覆风险。电气布线方面，皮带驱动和平移驱动的线缆采用坦克链收纳，坦克链安装在机架侧方，随平移运动同步弯折，避免线缆拉扯损坏，坦克链的弯曲半径需要大于线缆最小弯曲半径的1.5倍，保证线缆的使用寿命。
