带可调导轨的直线物料输送装置

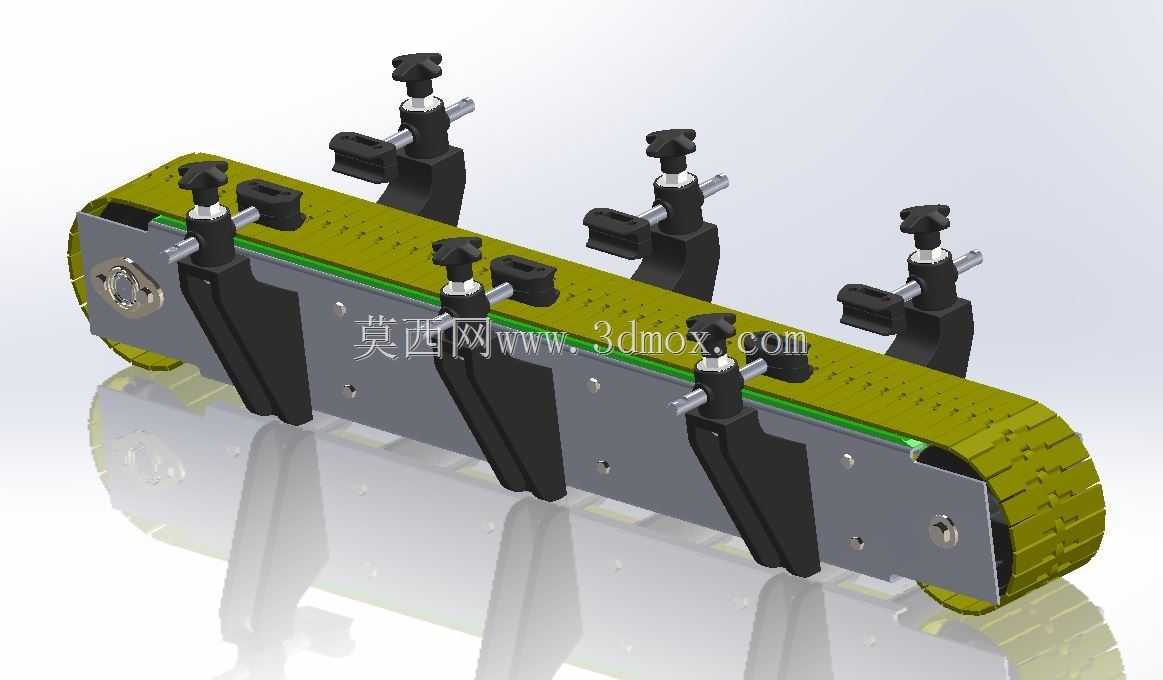

　　这款带可调导轨的直线输送装置，主要面向轻工包装、电子元器件组装、小型五金件加工等产线的短距离精准物料输送场景，在需要对输送物料进行侧向定位、防止输送过程中偏移卡滞的工位上适配性极强，比如小盒类产品的喷码工位、小型零件的检测工位、薄型工件的工序间转运环节，都能通过可调导轨的约束，让物料始终保持稳定的输送姿态，避免因物料偏移导致的后续工位加工、检测、包装动作失效。从功能特性来看，装置采用同步带作为输送载体，带面做了防滑纹理处理，输送过程中不会出现物料与带面的相对滑动，输送速度可根据前端产线节拍灵活匹配，侧向的可调导轨组件通过T型螺栓与主体安装板连接，每个导轨固定座都配备了星形锁紧手柄，无需额外工具就能快速调整两侧导轨的间距，

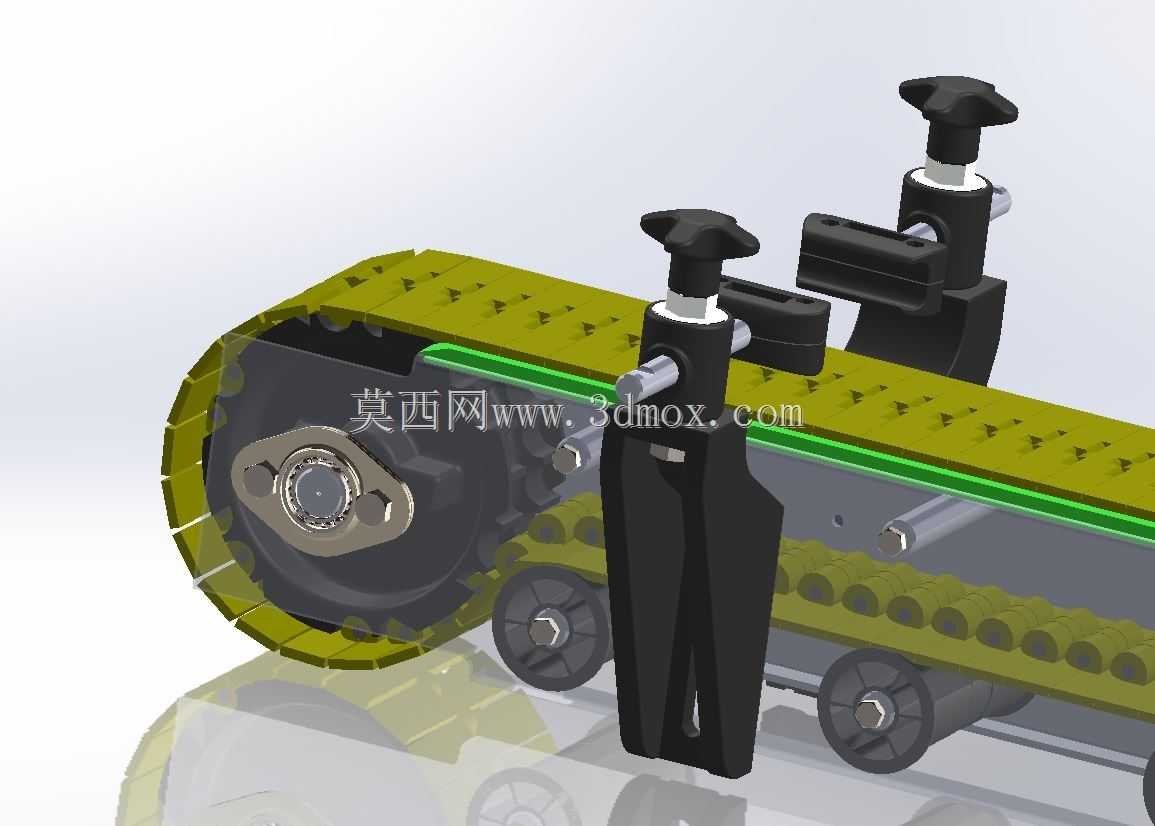

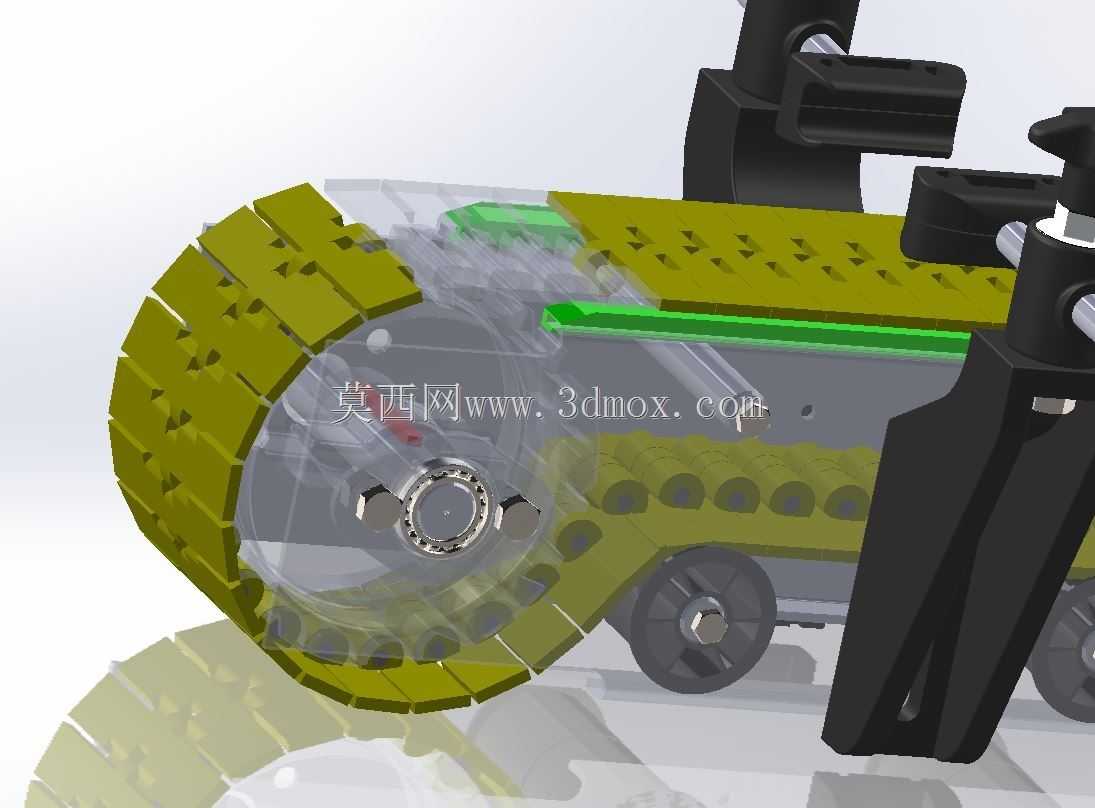

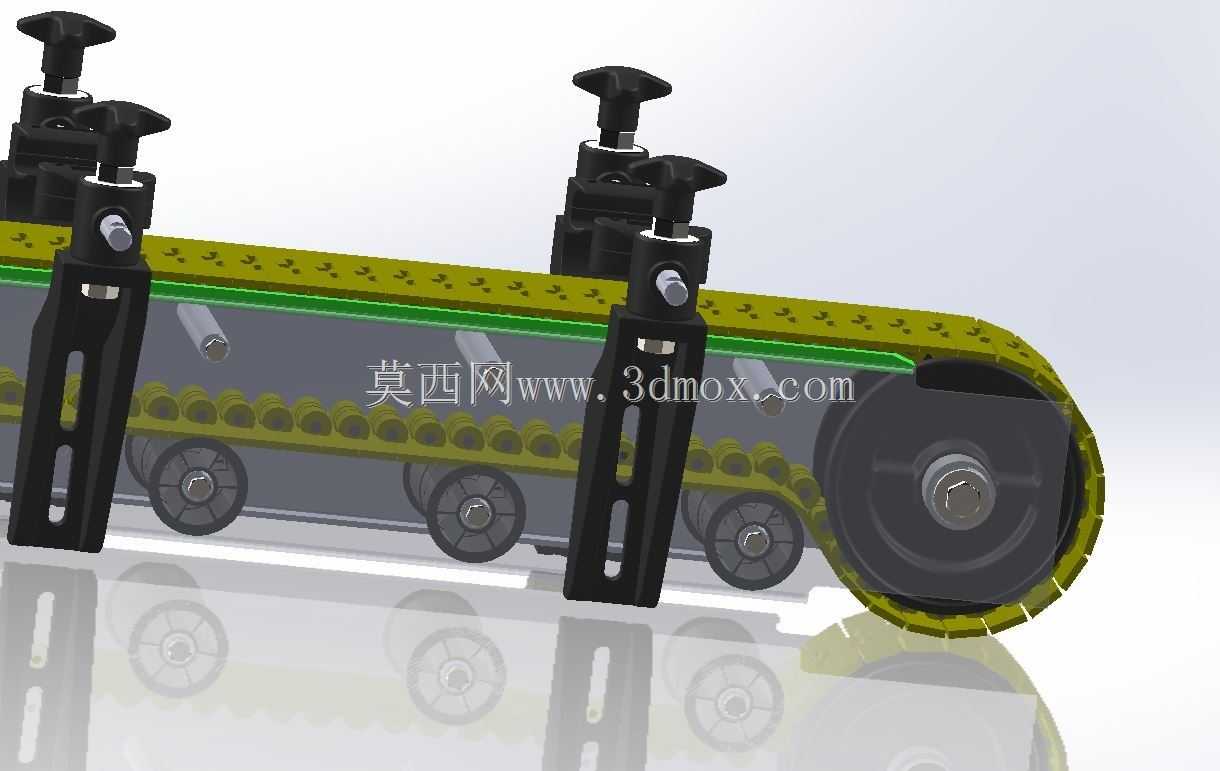

　　适配宽度在一定范围内的不同规格物料，调整完成后扳紧锁紧手柄即可完成固定，重复定位精度能满足常规轻工产线的定位要求，不需要每次调整都进行复杂的校准作业。设计思路上，主体承载板采用整块金属板材加工而成，保证了长距离输送时的结构刚性，避免长时间运行后出现主体变形导致的带面跑偏问题，主动轮与从动轮的安装座都预留了张紧调节余量，同步带使用一段时间出现松弛后，可通过调整从动轮的安装位置完成张紧，不需要拆解整体结构就能完成日常维护。导轨的导向接触面上做了倒角处理，不会在物料输送过程中刮伤工件表面，每个导轨固定座的位置都可以沿输送方向独立调整，能根据不同物料的长度、重心位置，灵活设置导向支撑点的分布，针对长度较长的物料，可以加密固定座的分布密度，

　　防止物料在输送过程中出现侧向倾斜，针对小型短尺寸物料，可以适当减少固定座数量，降低装置的整体调整复杂度。从安装边界来看，装置的整体宽度由两侧导轨的最大调整行程决定，安装时需要在设备主体两侧预留至少五十毫米的操作空间，方便操作人员伸手调整锁紧手柄与导轨位置，底部安装孔采用长圆孔设计，允许安装时存在一定的位置偏差，降低与其他产线设备对接时的安装精度要求，进料端与出料端都做了导向喇叭口设计，能顺畅承接上一工位输送来的物料，也能平稳将物料过渡到下一工位，不会出现物料卡滞在对接缝隙的问题。装置的驱动端预留了标准电机安装位，可根据产线的防爆、洁净、调速等不同需求，匹配不同类型的驱动电机，不需要对主体结构进行二次改造，

　　在洁净车间使用时可搭配无尘同步带与不锈钢紧固件，在有油污的加工车间使用时可更换耐油材质的同步带与防锈处理的金属构件，整体结构的模块化程度较高，易损件都采用标准件，日常维护更换不需要定制特殊配件，能大幅降低产线的运维成本。在实际产线布局中，这类输送装置既可以单台独立使用，完成两个相邻工位间的物料转运，也可以多台拼接组成长距离输送线，还能根据工位需求在输送线侧面加装检测传感器、挡停机构、推料机构等附属组件，可调导轨的结构也不会与这些附属组件产生安装干涉，每个导轨固定座之间都预留了足够的安装空间，方便各类外接组件的固定。
