CATIA环境下等速万向传动轴装配结构

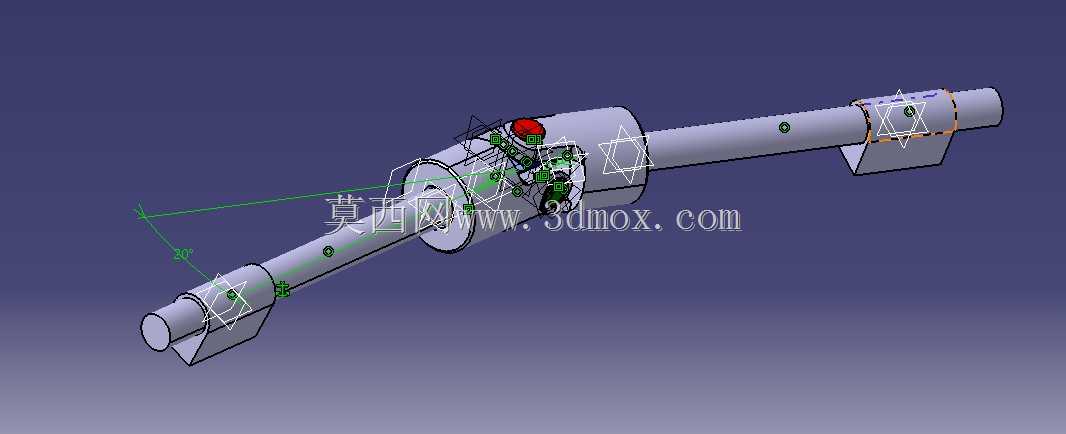

　　在各类需要跨轴线传递扭矩的机械传动场景中，万向节是绕不开的核心基础部件，小到桌面级小型试验台的动力传递，大到工业输送线、非标自动化设备的变角度动力衔接，都能见到这类部件的应用。这套装配结构采用双十字轴式万向节的布局形式，两端预留了标准的轴端连接位，可适配不同规格的对接轴，中间通过长传动轴衔接两个万向接头，能够补偿两轴之间因安装误差、机架形变、工作过程中相对位移产生的角度偏差与轴向窜动，避免传动过程中出现卡滞、附加载荷过大的问题。

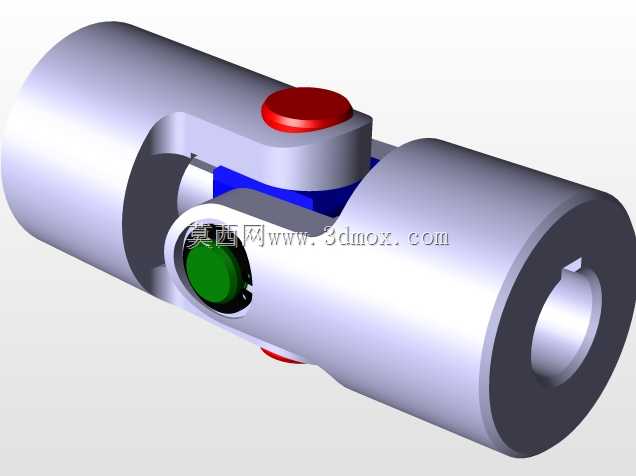

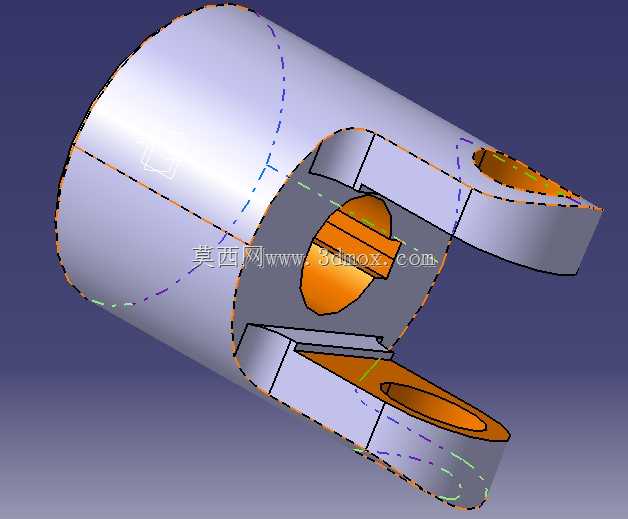

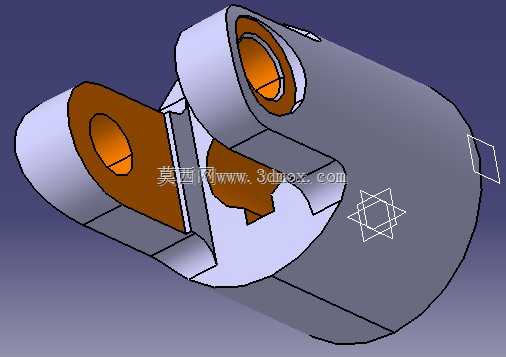

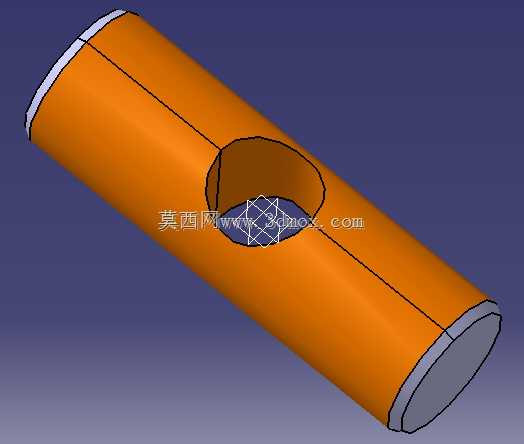

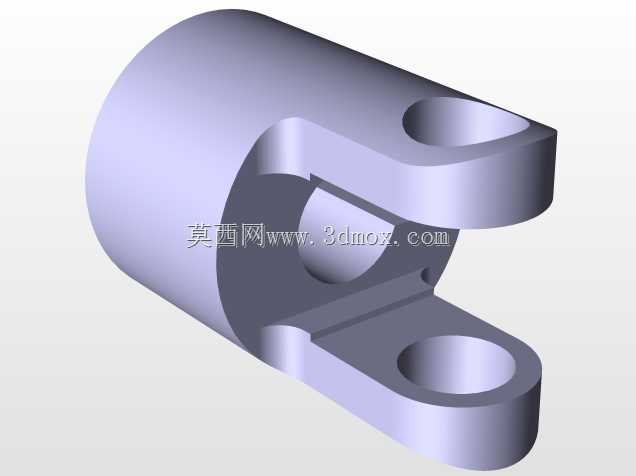

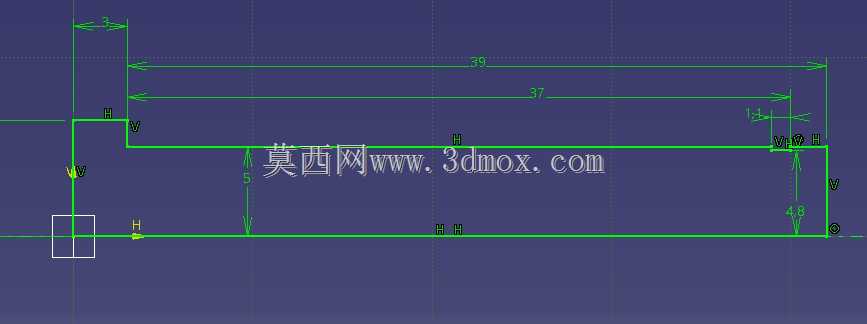

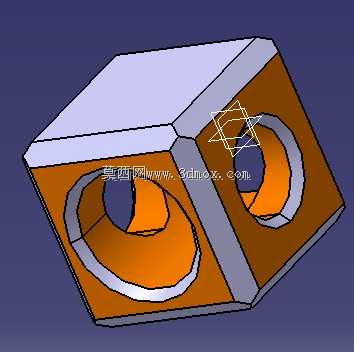

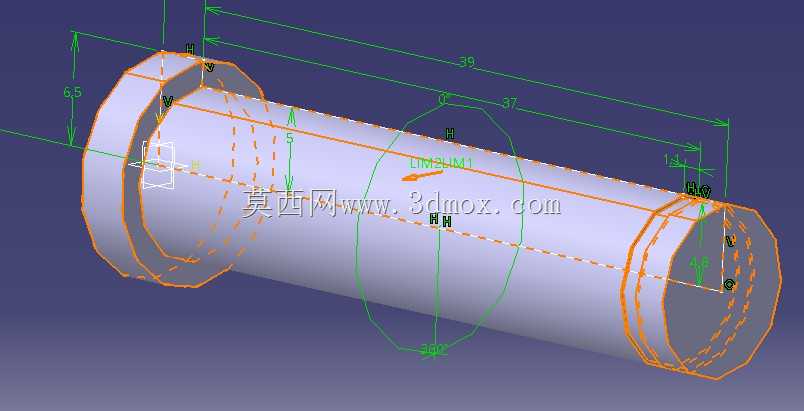

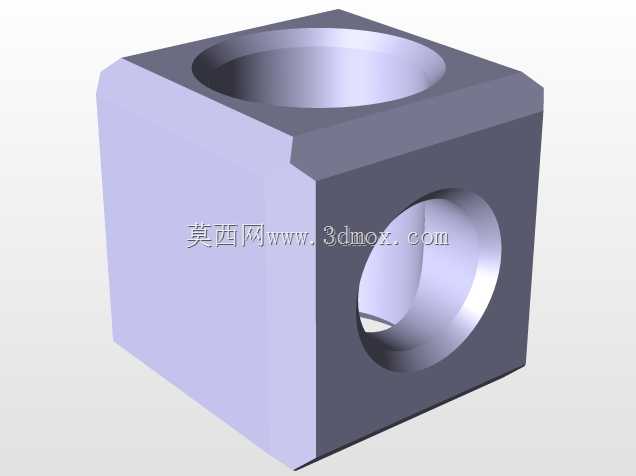

　　从结构设计逻辑来看，这套装配完全遵循实际加工装配的工艺要求，十字轴与轴叉的配合位置预留了合理的轴承安装间隙，每个轴叉上的销孔位置做了同轴度约束，避免装配后出现转动卡涩的问题。两端的连接支座采用带安装孔的支耳结构，安装时可通过螺栓直接固定在设备机架的对应安装面上，不需要额外加工定制连接座，降低现场安装的适配成本。传动轴的长度经过参数化约束，可根据实际安装的中心距需求调整轴段长度，适配不同轴距的传动场景，十字轴的轴颈直径、轴叉的开口尺寸都按照通用传动载荷的标准做了参数化设置，修改对应参数即可快速衍生出不同载荷等级的同结构产品。

　　实际应用中，这类万向传动结构常被用在动力输出端与执行端存在固定夹角的场景，比如小型输送设备的辊筒传动、非标专机的多工位动力分流、试验台架的变角度动力输入等场景，相比刚性联轴器，它允许两轴之间存在最大35度左右的夹角偏差，同时在传动过程中能够持续稳定传递扭矩，不会因为轴系的微小偏移产生过大的附加弯矩，有效保护动力端的轴承与输出轴不受额外载荷冲击。

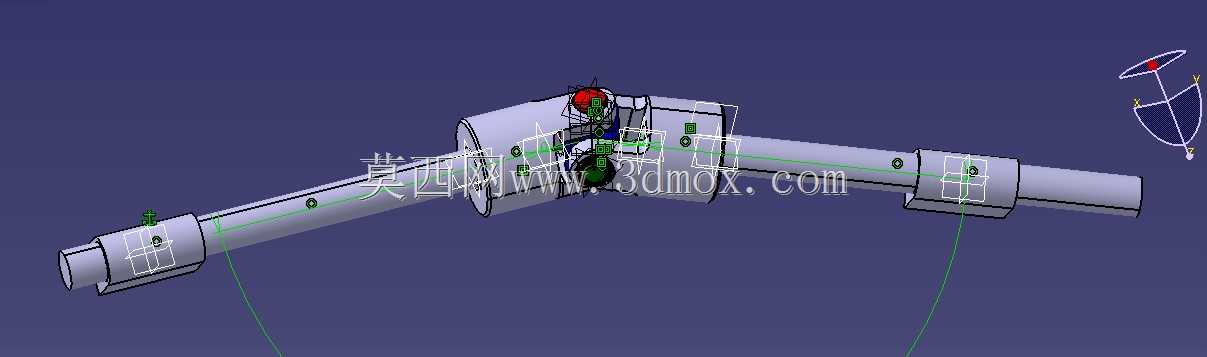

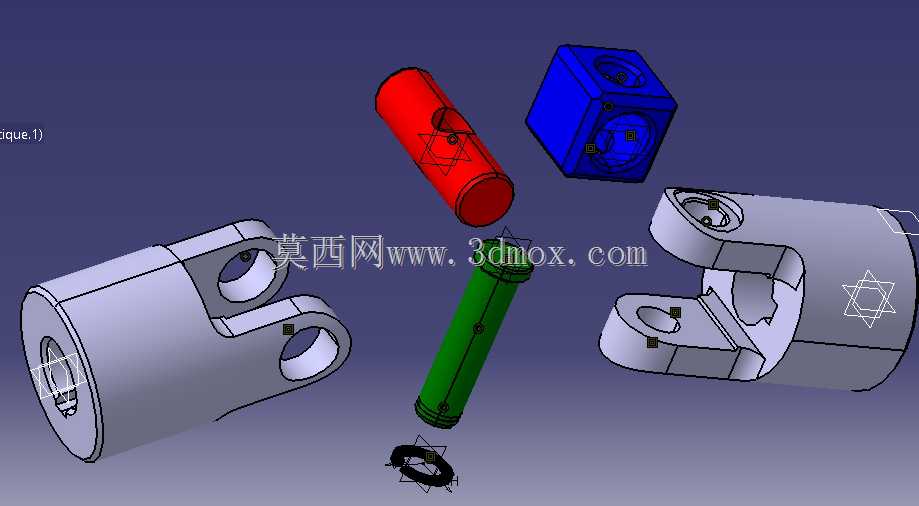

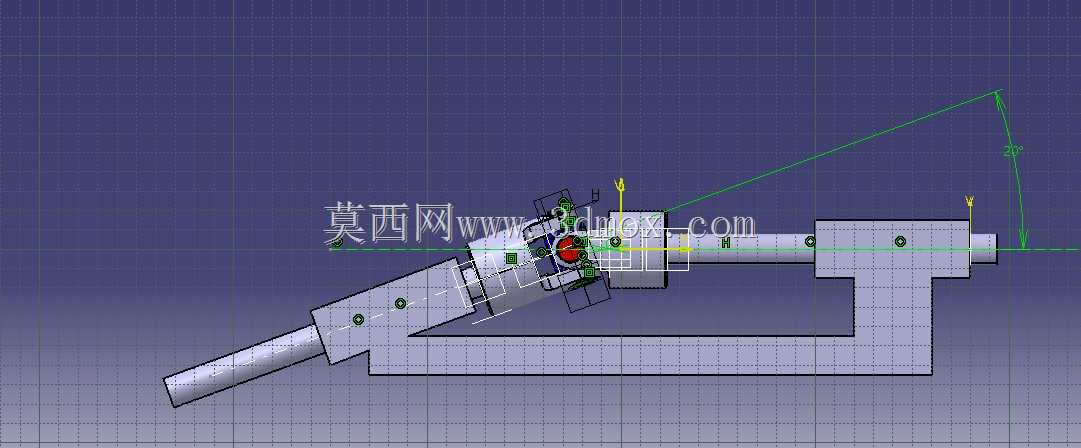

　　建模过程中，所有零件的装配约束完全按照实际装配关系设置，十字轴与轴叉之间采用旋转副约束，传动轴与两端万向节的轴套部分采用同轴约束加端面贴合约束，能够直接在软件环境下模拟整个传动副的转动过程，验证不同夹角下的运动干涉情况。外形尺寸方面，整套装配的最大外轮廓直径不超过连接轴径的2.5倍，轴向长度可根据需求调整，安装时只需要保证两端支座的安装面平面度在公差范围内，固定螺栓按照对应扭矩锁紧即可，日常维护只需要定期在十字轴的注油位置补充润滑脂，就能保证长期稳定运行。

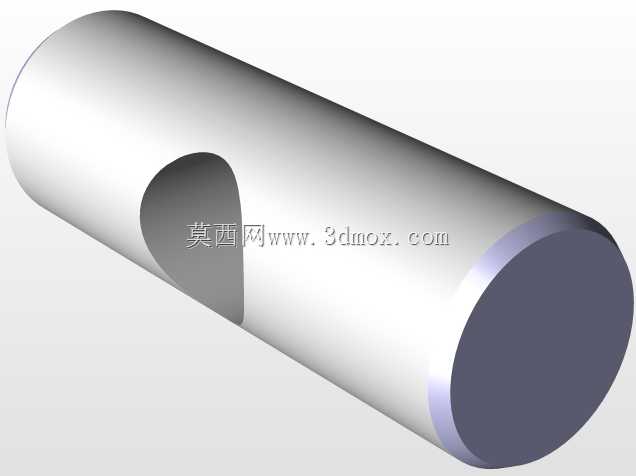

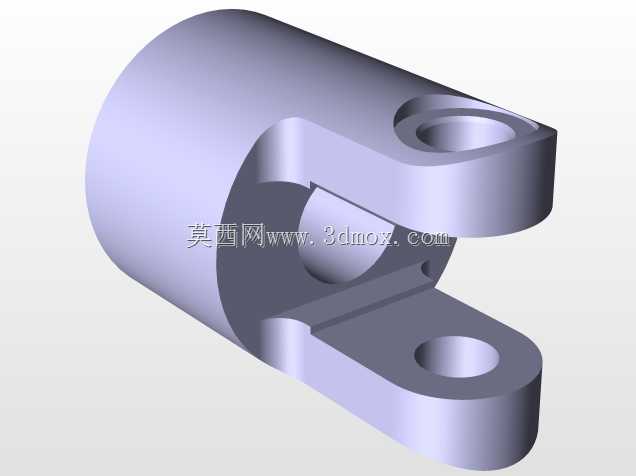

　　在结构细节处理上，轴叉的受力位置做了圆角过渡，避免应力集中导致的部件断裂，传动轴的外圆做了等直径设计，方便加工时一次走刀完成外圆加工，降低加工成本。两端的连接轴端设置了平键槽位，可通过平键传递扭矩，相比顶丝固定的方式，能够承受更大的冲击载荷，不会出现长期运转后轴与孔打滑的问题。整个装配没有冗余的结构设计，每个零件都承担对应的功能，既保证了传动的可靠性，也控制了整体的重量与制造成本，适合中小载荷的通用传动场景使用。
