酒店配套管路集成排布三维设计

　　这套管路集成排布方案针对突尼斯甘马特公寓酒店的配套机电管线需求设计，核心解决建筑配套管线在有限管井与设备层空间内的排布冲突问题，覆盖冷热水供给、暖通循环、排污支路等多类介质输送需求。从实际应用场景来看，这类集成化管路排布多用于酒店类公共建筑的设备层、管廊区域，需要在有限的竖向与横向空间内，同时满足不同介质管路的安装间距、检修操作空间、坡度要求，避免不同压力等级、不同介质的管路出现交叉干涉，同时要预留后期阀门操作、部件更换的操作余量。

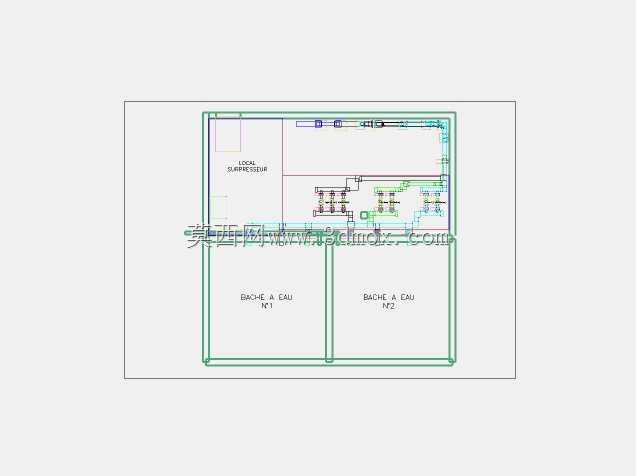

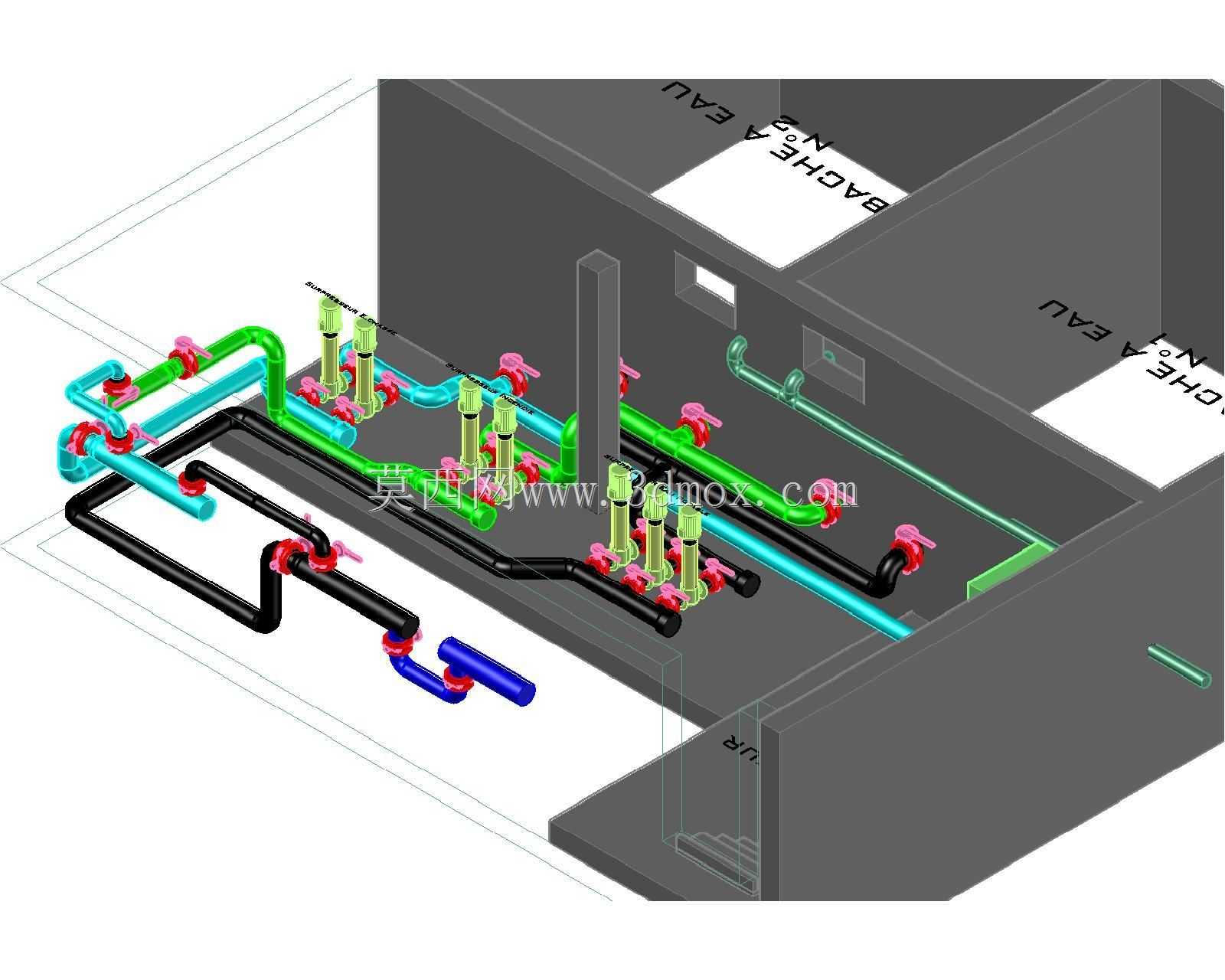

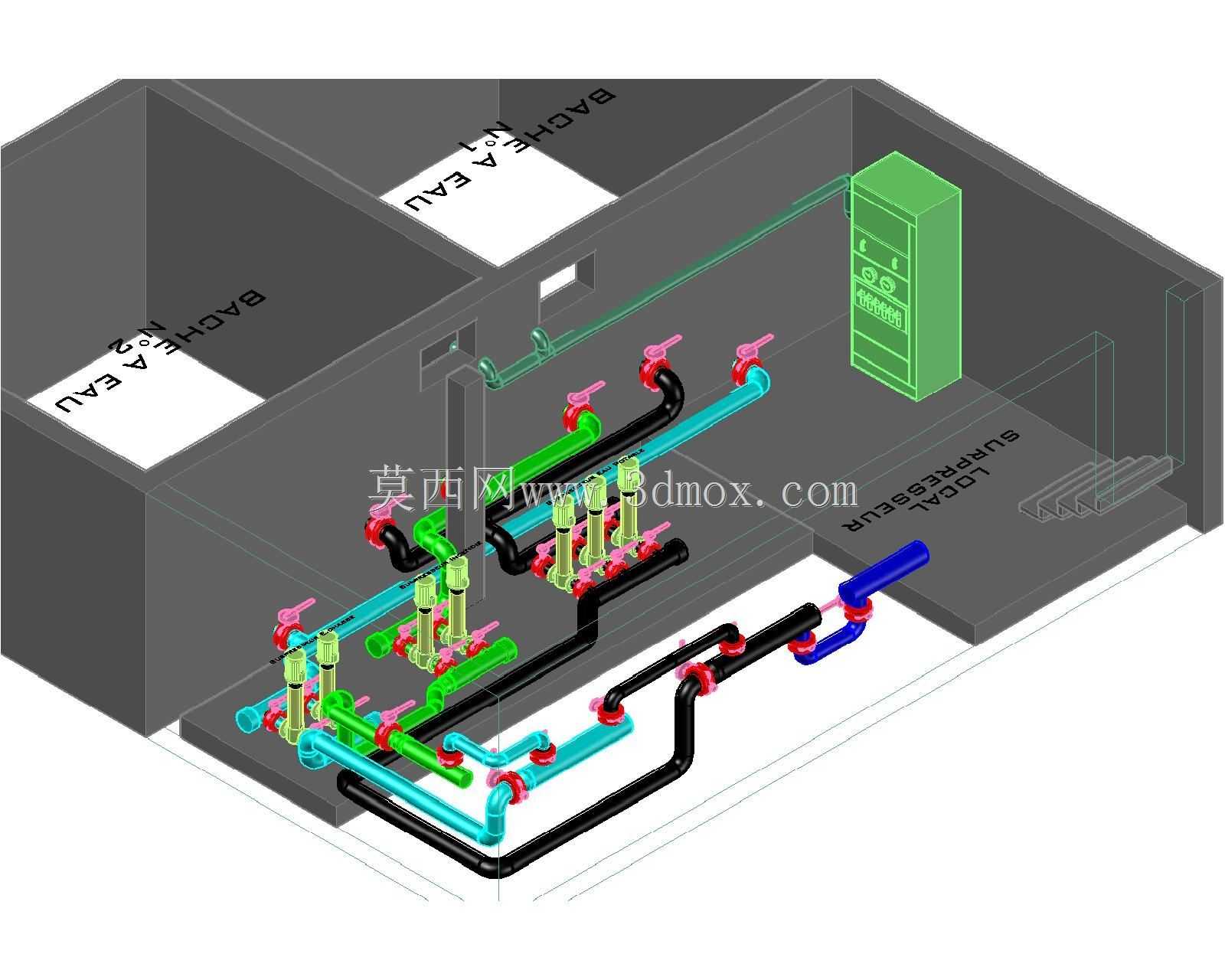

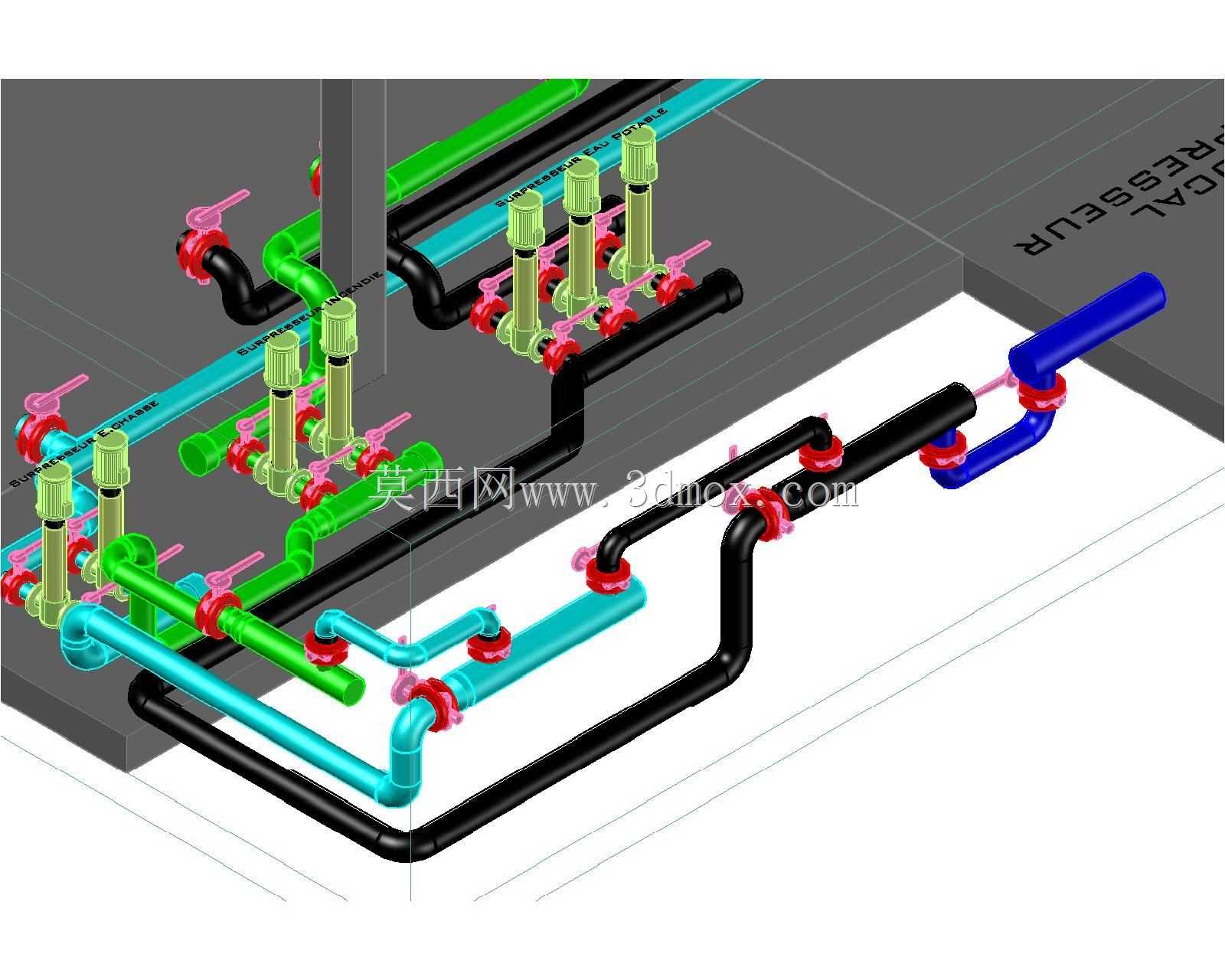

　　从功能特性上看，整套管路系统区分了不同管径的输送支路，青蓝色管路对应大流量冷水供给与暖通回水支路，黑色管路为承压循环干管，绿色支路为分支供水段，蓝色管路为外接主接口，各支路通过带红色操作手柄的截止阀、调节阀实现通断与流量调节，立式带绿色顶部结构的组件为支路过滤与稳压部件，可对入户支路的介质进行杂质过滤与压力稳定，避免末端用水设备出现水压波动、杂质堵塞的问题。所有管路的转弯处均采用标准弯头衔接，接口处预留法兰或螺纹连接余量，可直接对接现场预制的管段，减少现场焊接与切割的工作量。

　　设计过程中首先梳理了所有管路的介质流向与压力参数，按照“大管优先、有压让无压、冷管让热管”的排布原则，先确定大口径干管的走向与安装高度，再依次排布分支支路，所有阀门的操作手柄均朝向检修通道一侧，操作空间预留不小于150mm的操作余量，避免后期运维时无法顺利开关阀门。管路的固定支架位置在模型中做了隐性预留，支架间距符合管路安装规范，水平段支架间距根据管径不同控制在1.2m到2.5m之间，竖向管路的固定支架设置在管路转弯与分支节点处，避免管路运行过程中出现振动位移。

　　安装边界方面，整套管路集成模块的整体安装高度控制在2.2m以上，满足设备层人行通道的净空要求，管路最外侧距离墙面的安装余量不小于200mm，方便后期进行保温层包裹与检修操作，外接主接口的位置与建筑预留的进出管洞口坐标完全匹配，现场安装时仅需将主接口与预留洞口的管路对接，即可完成整套模块的装配，大幅缩短现场施工的周期。不同介质管路之间的净间距控制在100mm以上，避免冷水管路结露对相邻管路造成影响，同时满足管路保温层的施工空间要求，所有排污支路均预留了3‰的安装坡度，坡向排污总管，避免管路内部出现积液残留。

　　从结构细节来看，所有阀门与管路的连接位置均做了加强处理，模型中还原了法兰连接的螺栓孔位与密封面结构，可直接导出工程图纸用于预制加工，立式过滤组件的安装高度距离地面1.2m，刚好符合运维人员站立操作的舒适高度，无需登高即可完成滤芯更换与排污操作。管路的颜色区分完全遵循机电管线的色标规范，不同颜色对应不同介质类型，方便后期运维人员快速识别管路功能，减少误操作的风险。整套排布方案在设计阶段就完成了所有碰撞检查，不存在管路与结构梁、其他机电管线的交叉冲突，现场安装时无需二次切割调整，可直接按照模型坐标进行装配，有效降低施工过程中的材料损耗与返工概率。
