十字轴驱动电机式研磨作业设备结构

　　在五金加工、小型零件精密修磨、模具表面预处理这类日常机加工场景里，这类直连十字轴驱动的研磨设备，往往是工位上最常用的终端执行工具，和常见的分体式砂轮机不同，它把动力输出端和磨轮安装座做了高度集成，不需要额外加装传动皮带或者外置联轴器，能直接固定在工作台支架、流水线侧装工位甚至移动式检修架上，适配小范围、高频次的磨削作业需求。

　　从实际功能落地来看，这套结构的核心逻辑是把电机的回转动力，通过十字轴的浮动传动特性直接传递到磨轮安装端，十字轴结构本身可以补偿少量的安装同轴度误差，哪怕固定底座的安装面存在小范围的平面度偏差，或者磨轮在长期使用后出现微量的动平衡偏移，传动过程也不会出现卡滞、别劲的情况，相比硬连接的直驱磨头，它的抗偏载能力更强，日常维护时不需要反复校准传动件的同轴度，对工位安装的精度要求更低，适合生产现场快速部署。

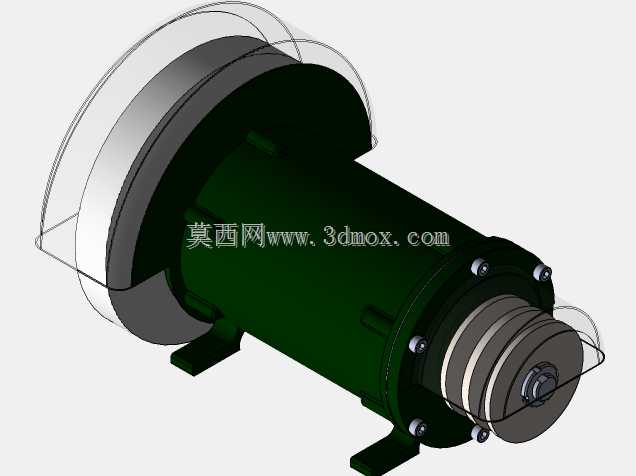

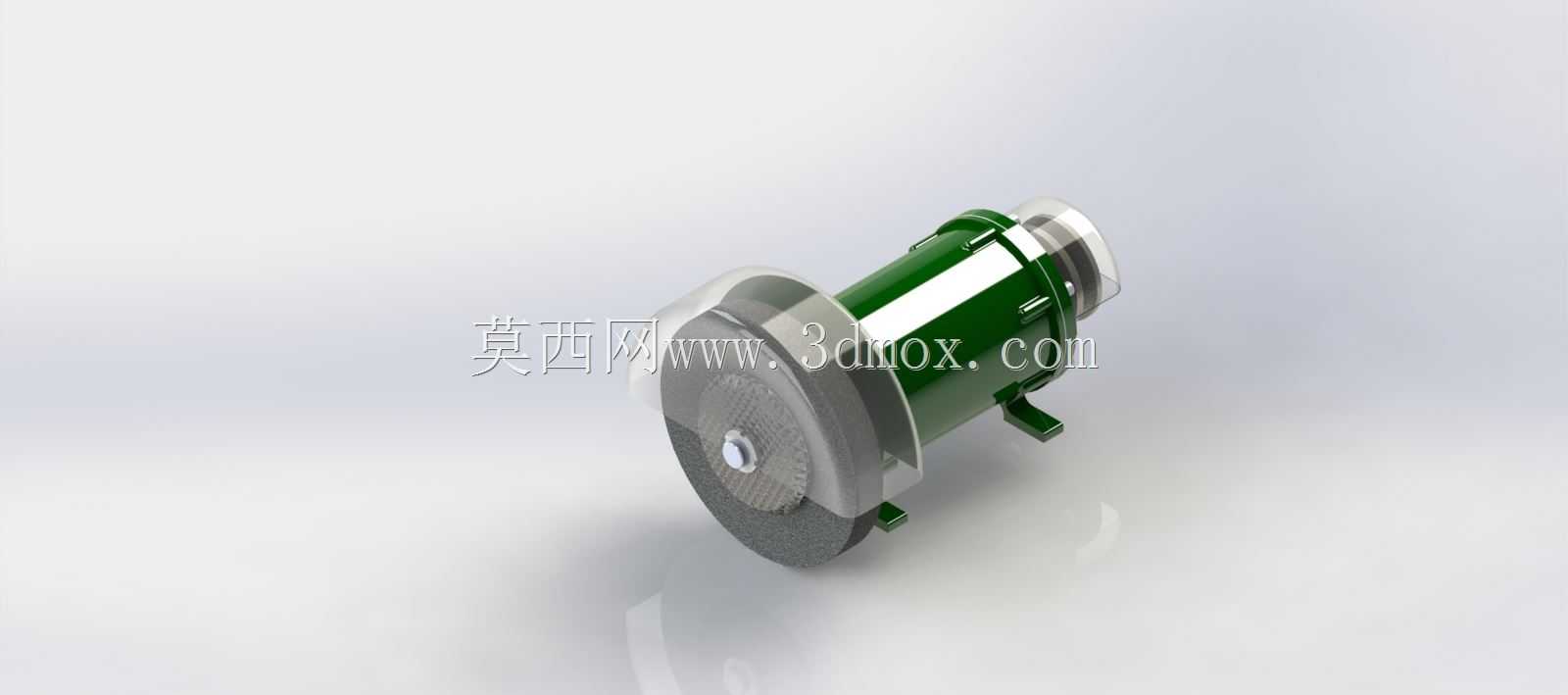

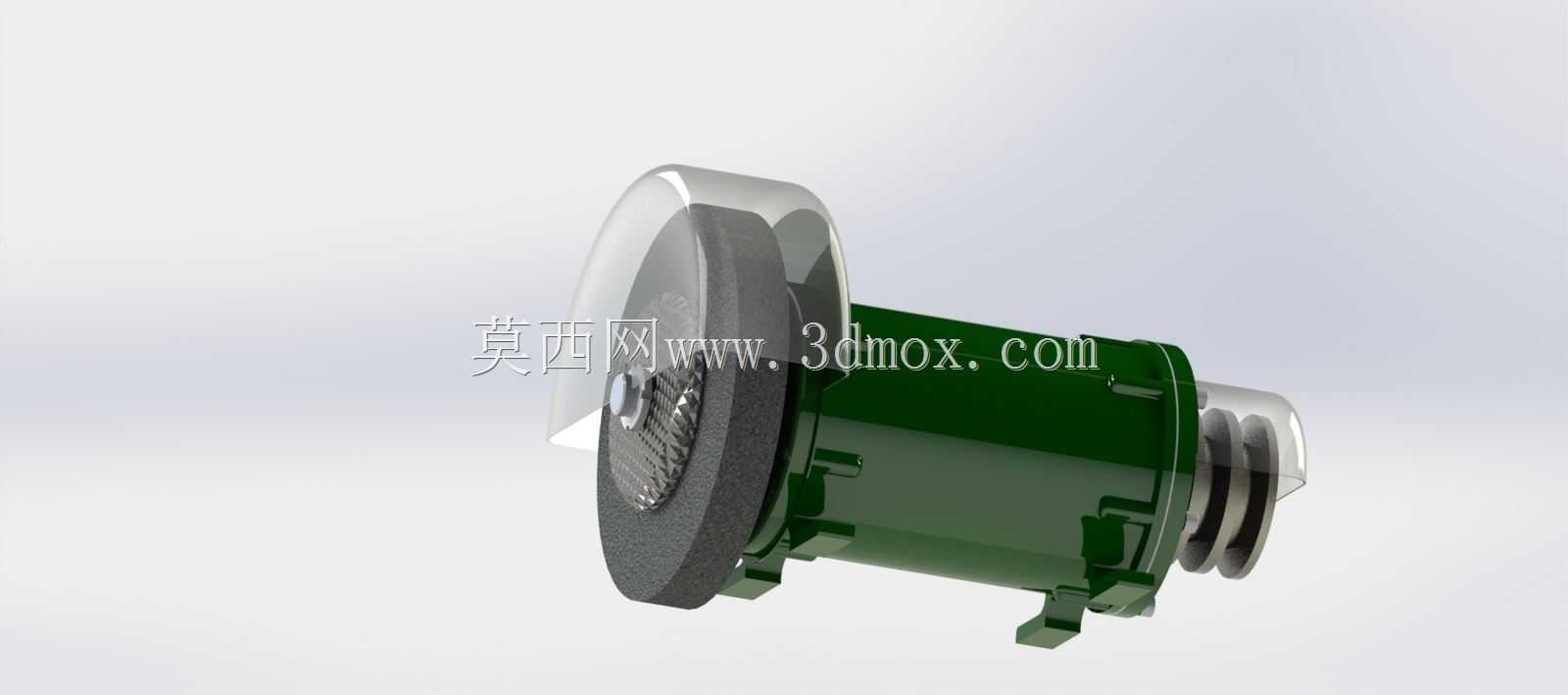

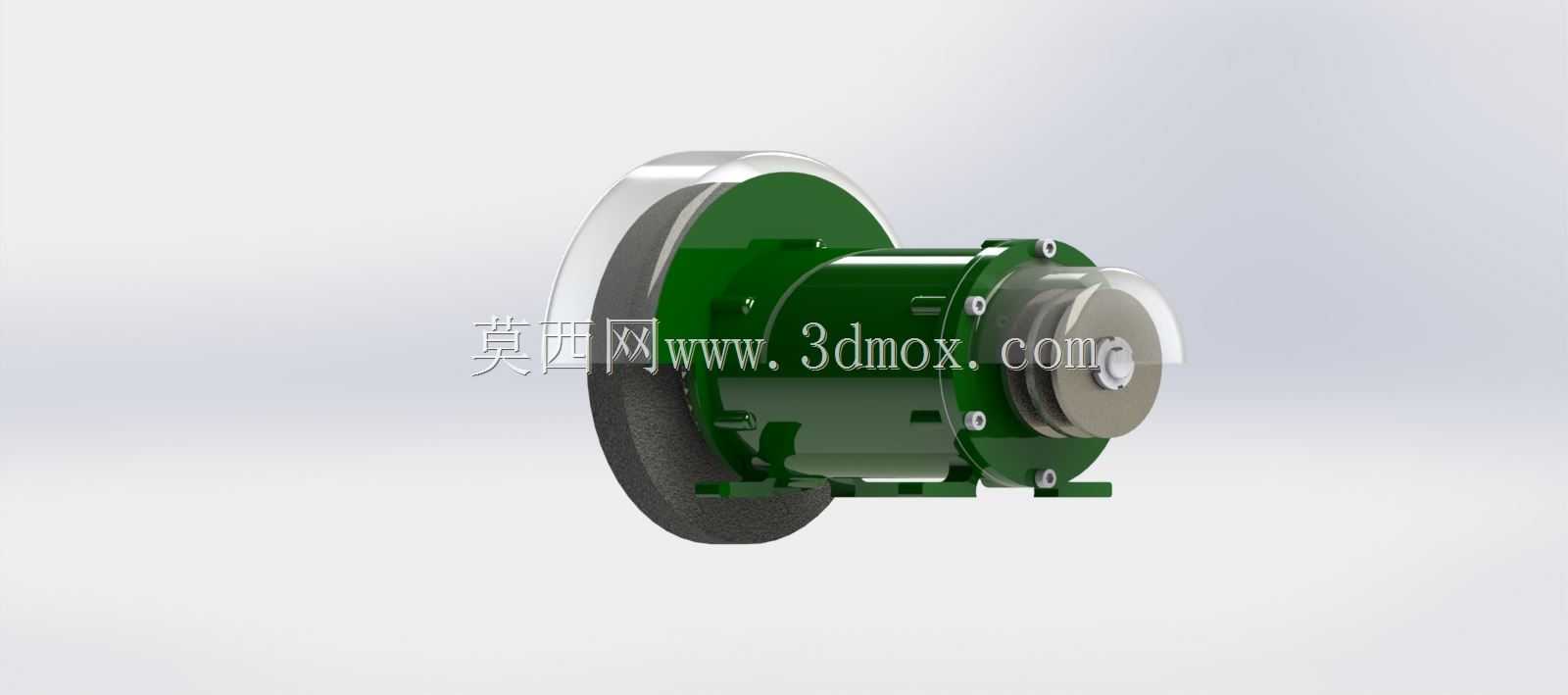

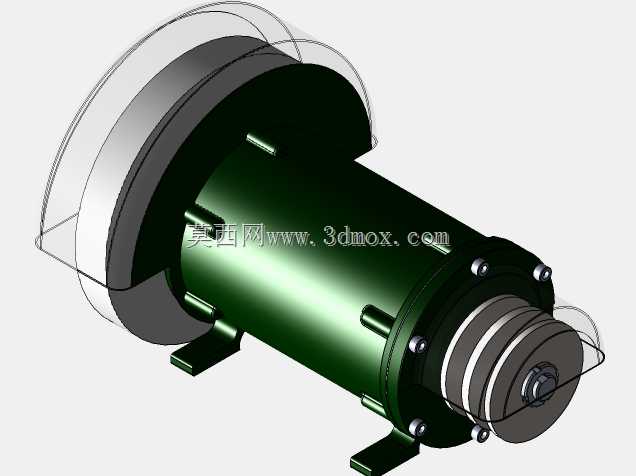

　　设备的主体壳体采用一体化的筒式结构，电机的定子、转子组件全部封装在壳体内部，壳体外侧预留了成组的安装固定耳座，耳座上开有标准的通孔安装位，安装时可以通过螺栓直接固定在预设的支架上，不需要额外制作转接法兰。壳体的一端是磨轮安装侧，设计了双层防护结构，内层是贴合磨轮轮廓的弧形挡屑板，外层是透明的可开合防护罩，作业时既能阻挡磨屑飞溅，也能随时观察磨轮的磨损情况，不需要完全拆卸防护罩就能完成磨轮的更换操作。另一端是电机的尾端支撑，集成了散热筋结构，电机长时间连续作业产生的热量可以通过壳体上的散热筋快速散出，不需要额外加装外置散热风扇，整体结构更紧凑。

　　从安装边界尺寸来看，整套设备的轴向总长度控制在适配单人工位操作的范围内，磨轮的径向尺寸不会超出常规工位的操作安全距离，安装时设备的中心高度和普通台钻、小型台虎钳的操作高度匹配，操作人员站在工位前不需要刻意调整姿势就能完成工件的磨削作业。磨轮的安装轴端设计了快拆式锁紧结构，更换不同粒度的磨轮、抛光轮甚至纤维轮时，只需要松开端部的锁紧螺母就能完成轮体更换，不需要拆卸整个端盖，能快速切换粗磨、精磨、抛光不同的作业工序。

　　在结构设计的细节上，十字轴传动副的位置做了密封处理，能阻挡磨削产生的细小磨屑进入传动间隙，避免磨屑磨损十字轴的配合面，延长传动结构的使用寿命。电机的接线端设置在壳体的侧上方，接线口做了防水防尘的密封接头，适配生产现场多粉尘、偶尔有切削液飞溅的作业环境。设备的整体重量控制在单人可搬运的范围内，既可以做固定式的工位安装，也能临时加装手柄作为手持磨削设备使用，适配设备检修、大型工件局部修磨这类非固定工位的作业需求。

　　实际使用过程中，这类集成式研磨结构的动力输出更直接，没有皮带传动的打滑损耗，磨轮的线速度稳定，在对小型五金零件去毛刺、焊接焊缝打磨、模具分型面修磨这类作业中，磨削的均匀度更好，不会因为传动打滑出现磨削面深浅不一的情况。同时因为去掉了外置的传动部件，设备整体的外轮廓没有突出的旋转部件，作业时的安全隐患更低，配合外层的透明防护罩，能满足常规机加工工位的安全防护要求。
