商用车悬架多片式钢板弹簧三维结构设计

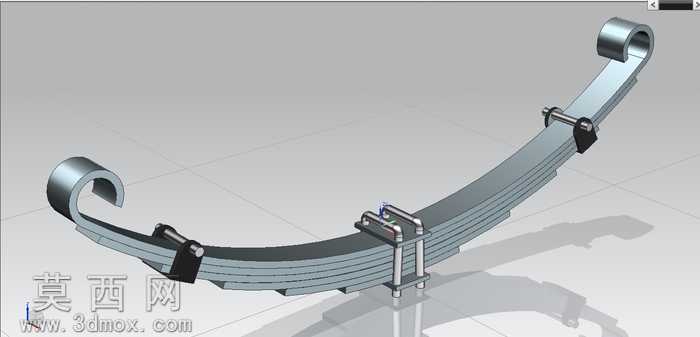

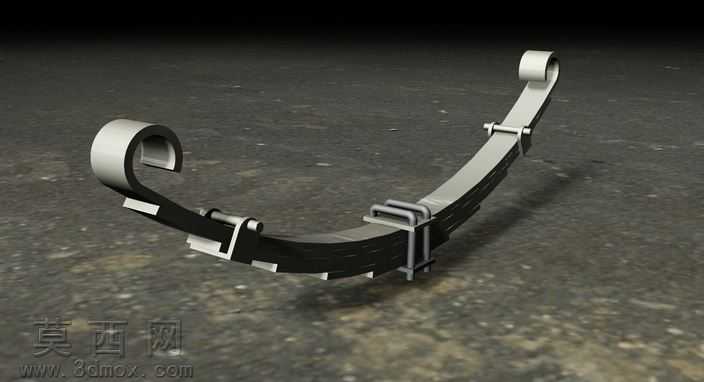

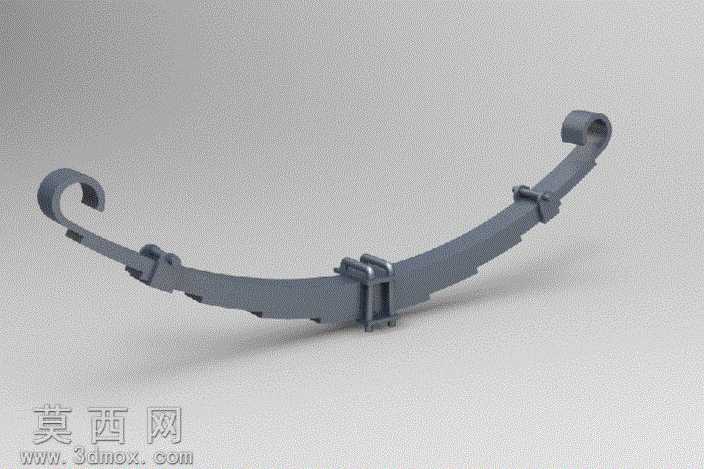

本作品为车用多片式钢板弹簧的三维参数化建模成果，建模过程中首先梳理钢板弹簧的实际工作逻辑与装配关系，以商用车悬架常用的渐变刚度多片板簧为设计原型，先确定主片两端卷耳的中心距、自由弧高、各片钢板的长度、厚度、曲率半径等核心参数，从最长的主簧片开始逐片构建实体模型。建模时优先采用草图绘制结合拉伸、弯曲特征的方式生成每一片簧片的基础形态，对主片两端的卷耳结构，采用扫掠特征完成环形卷曲结构的构建，保证卷耳内径与配套衬套的尺寸匹配，同时对簧片边缘做圆角钝化处理，还原实际生产中钢板弹簧的边缘去毛刺工艺特征。完成单片簧片建模后，按照装配层级依次搭建组件：首先定位中心U型螺栓安装座的位置，逐片对齐各簧片的中心基准，保证各片簧片在自由状态下的曲率从主片到末片依次增大，实现装配后各片之间预紧贴合的效果；随后装配中部的U型螺栓与锁紧螺母、压板结构，还原板簧中部与车桥连接的固定结构；再装配两侧的簧片卡箍，卡箍通过铆钉与对应位置的簧片连接，限制车辆行驶过程中各簧片的横向错位，避免簧片发生侧向窜动。材质设置上，对所有钢板簧片赋予热轧弹簧钢材质，调整金属粗糙度参数体现合金结构钢的哑光金属质感，对螺栓、螺母、卡箍等标准件赋予发黑处理的碳钢材质，还原零部件表面的氧化层质感，对卷耳内部预留的衬套安装位赋予橡胶材质的视觉效果。渲染阶段采用工作室柔光环境，调整光源角度突出板簧的弧形轮廓与各层簧片的叠层结构，清晰展示各装配部件的位置关系。设计过程中充分考虑钢板弹簧的实际功能特性，多片叠层的结构既可以在车辆承载时通过片间摩擦提供阻尼减震效果，又能通过不同长度簧片的依次参与受力实现渐变刚度，兼顾空载时的平顺性与满载时的承载能力，所有装配位置均预留实际安装所需的间隙，建模过程中对所有特征做参数化关联，若需调整板簧的承载能力，仅需修改簧片厚度、片数、曲率参数即可快速生成新的结构模型，大幅提升后续改型设计的效率，模型结构完整无干涉，可直接用于悬架结构匹配验证、教学演示或相关设计参考。
