Tikitrailer拖车扭力轴悬挂结构设计

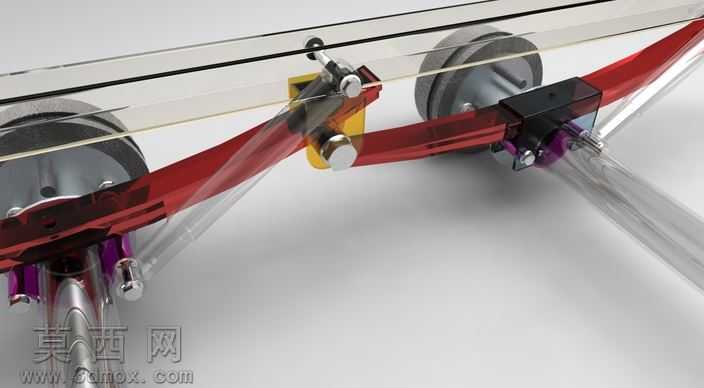

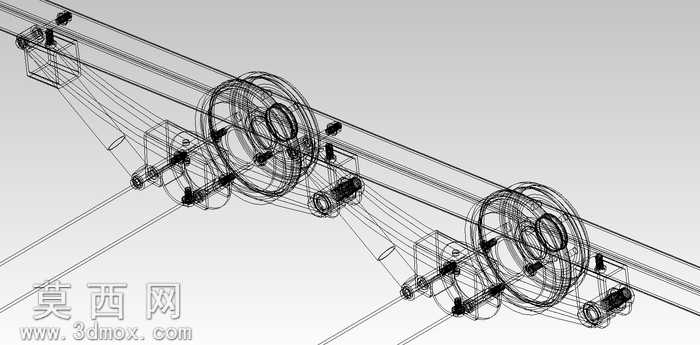

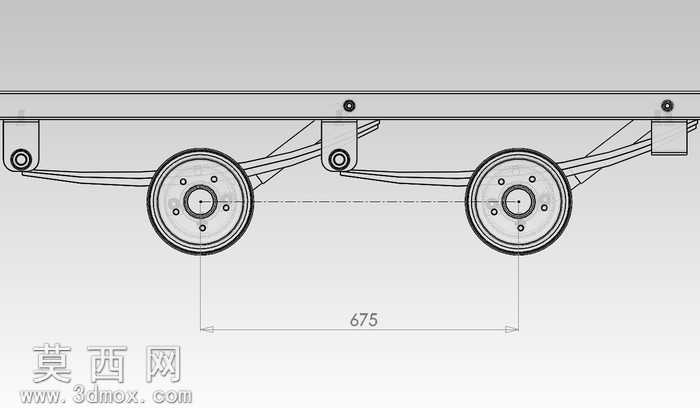

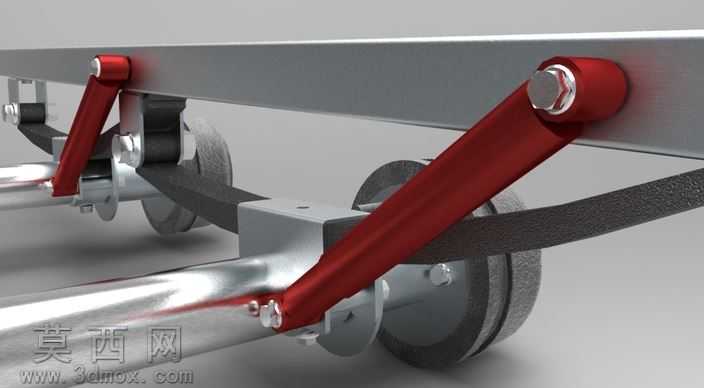

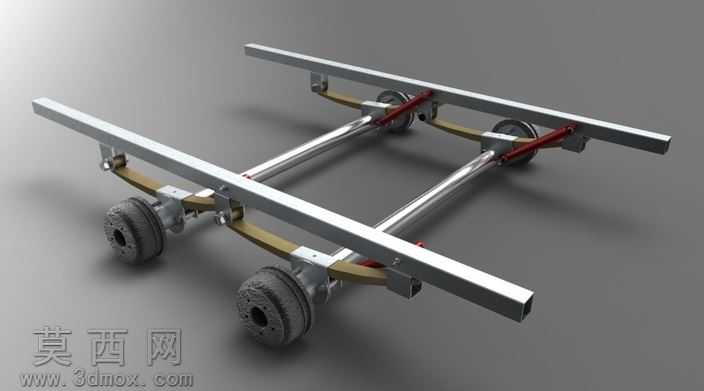

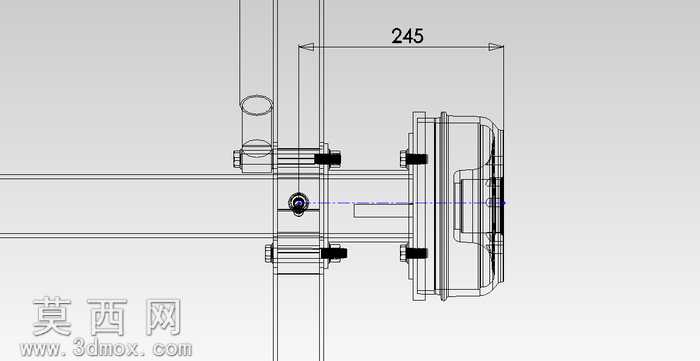

本模型为拖车配套的双轴扭力悬挂结构，采用三维参数化建模完成整体装配设计，建模过程中对各零部件进行了精准的尺寸约束与装配干涉校验，通过真实材质渲染还原结构的实际外观效果。模型主体包含两根平行布置的矩形截面主纵梁，主纵梁采用76*5mm规格的4140钢材材质，其余结构件根据受力需求选用碳钢材料，兼顾结构强度与轻量化设计要求。悬挂部分采用钢板弹簧作为弹性减震元件，每侧车轴对应布置多片式板簧结构，板簧两端通过吊耳与主纵梁下方的安装支座铰接，中部通过U型螺栓与横向布置的扭力轴管紧固连接，可在车辆承载时通过板簧的形变吸收路面冲击，同时扭力轴可在-25mm的加载公差范围内自适应调整，适配650-700mm的主轨间距需求，满足不同规格拖车的安装适配性。行走部分包含四个带轮毂的轮胎组件，轮毂通过轴承与轴端连接，配套设置了制动拉杆结构，可实现拖车的行车制动功能。模型完整还原了结构的加工工艺逻辑，各零部件的加工方式覆盖激光切割、锯切、钻削、折弯等常规机加工工序，紧固件采用标准螺栓螺母实现可拆卸连接，局部受力集中位置设计有少量焊接结构，保证连接强度。建模过程中对板簧的弧度、轴管的同轴度、安装孔的位置度都做了精准的参数定义，所有配合面均设置了合理的装配间隙，既还原了真实结构的装配关系，也为后续的工程出图、结构仿真分析提供了可靠的三维模型基础，可直接用于小型拖车底盘的设计参考、结构优化以及教学演示场景。
