卡车用承载式钢板弹簧结构设计方案

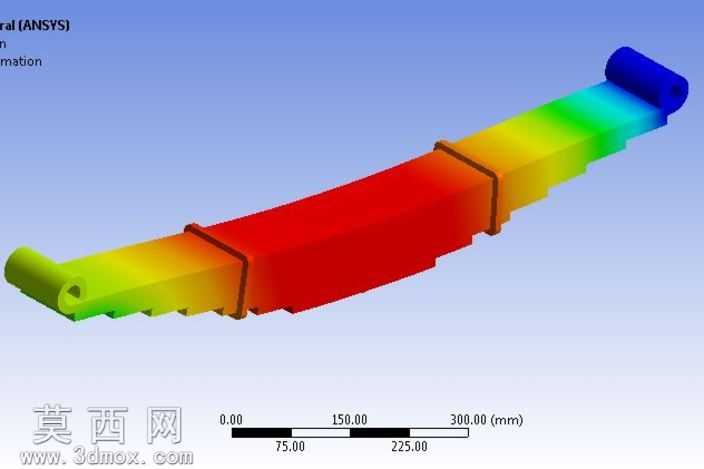

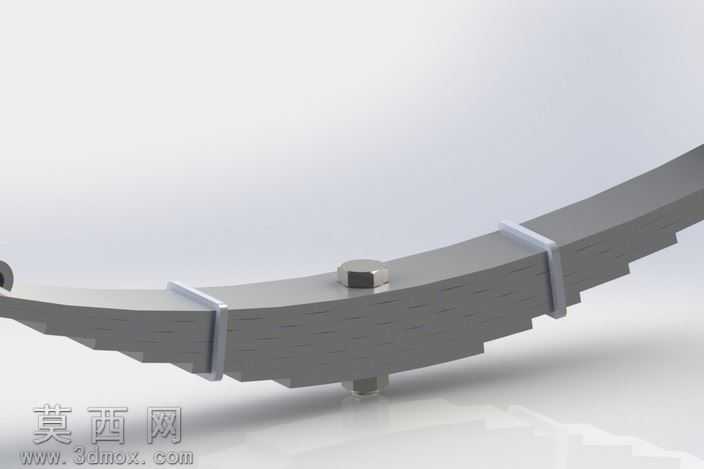

本次设计针对卡车重载行驶的工况需求，完成钢板弹簧的三维结构建模与性能验证工作，建模阶段先梳理钢板弹簧的叠层排布逻辑，根据170kN的额定承载负荷，确定每片钢板的长度、厚度与曲率参数，从最外侧的主片弹簧到内侧的辅助承力片，逐片完成曲面轮廓构建，保证各片弹簧在自由状态下的曲率梯度合理，避免装配后出现局部应力集中的问题。建模过程中对弹簧中部的固定螺栓结构、两侧的卡箍限位结构做了精细化还原，中部螺栓用于锁紧叠层钢板，保证各片弹簧在受载变形时不会发生横向错位，两侧的卡箍则约束各片弹簧的侧向位移，同时预留出弹簧受载变形时的纵向滑移间隙，避免卡滞影响缓冲效果。材质设定上，叠片弹簧主体采用弹簧钢材质，赋予其高弹性极限与抗疲劳性能，表面做氧化发黑处理呈现哑光深灰金属质感，中部固定螺栓与锁紧螺母采用标准碳钢材质，表面做镀锌防锈处理，卡箍部件采用冲压钢带材质，还原真实部件的材质质感差异。完成基础建模后，对装配体做干涉检查，验证各部件在自由状态、额定承载状态下的配合间隙，确保螺栓连接无干涉、卡箍限位无卡滞、各片弹簧叠合面贴合平顺。结构设计上采用等强度梁的设计思路，让各片弹簧在承受载荷时应力分布尽量均匀，主片弹簧两端做卷耳结构处理，用于连接车架与车桥，传递纵向力与侧向力，叠片之间预留微小间隙减少摩擦磨损，同时保证整体刚度特性符合重载卡车的悬架匹配需求。后续通过有限元分析模块对模型做加载验证，模拟不同载荷下的弹簧变形量与应力分布，调整各片钢板的厚度参数与曲率半径，确保在170kN的满载负荷下，弹簧的变形量在设计允许范围内，最大应力值低于弹簧钢的屈服极限，满足长期重载行驶的抗疲劳要求，最终完成的模型完整还原了卡车钢板弹簧的真实结构与性能参数，可用于悬架系统匹配、结构教学演示等场景。
