小型卧式交流异步工业电动机结构设计

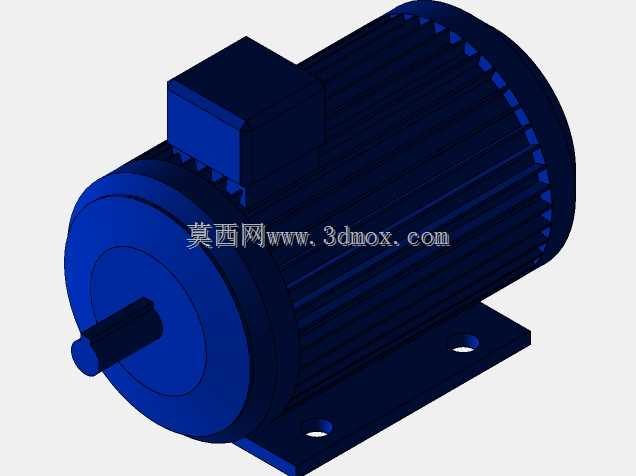

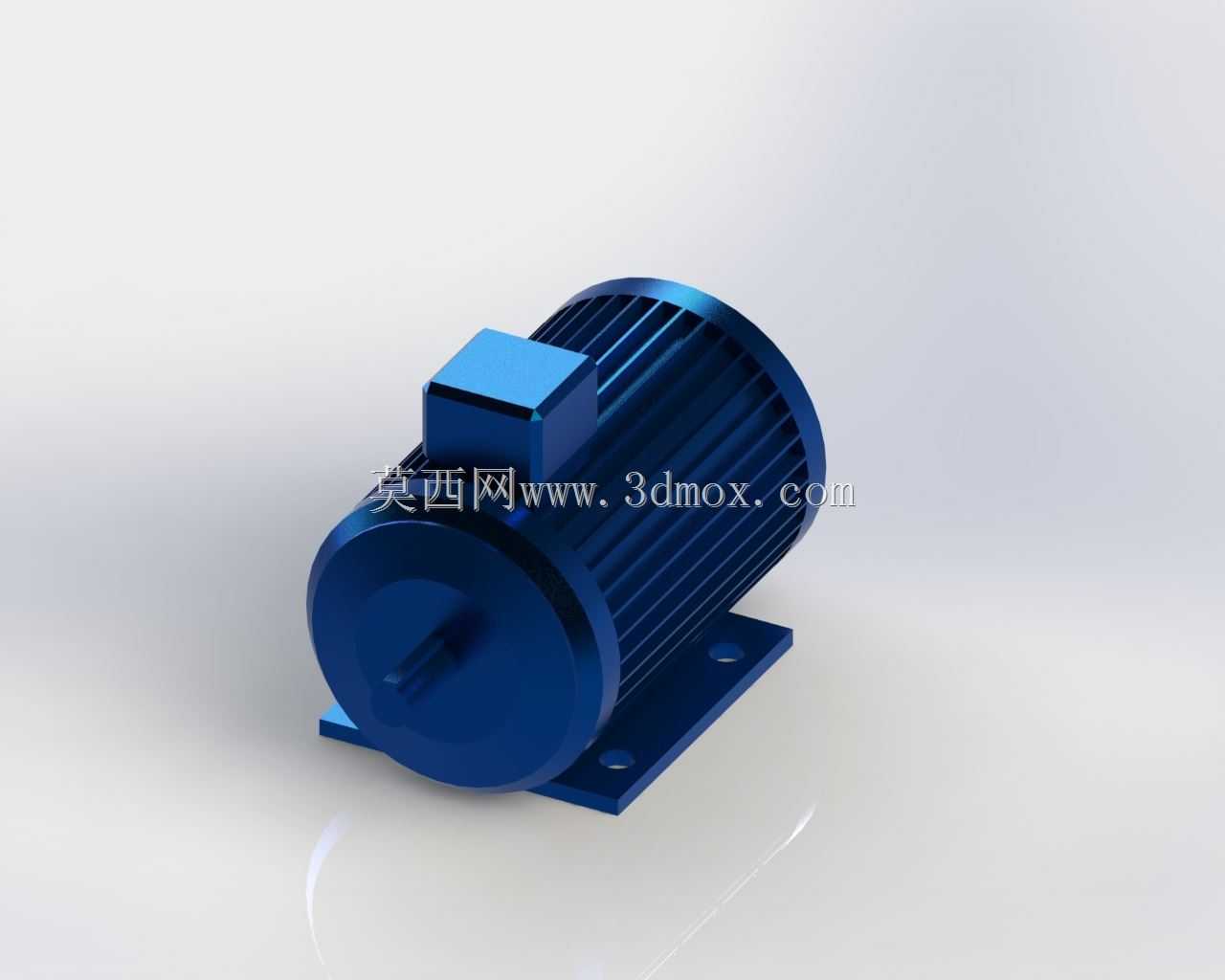

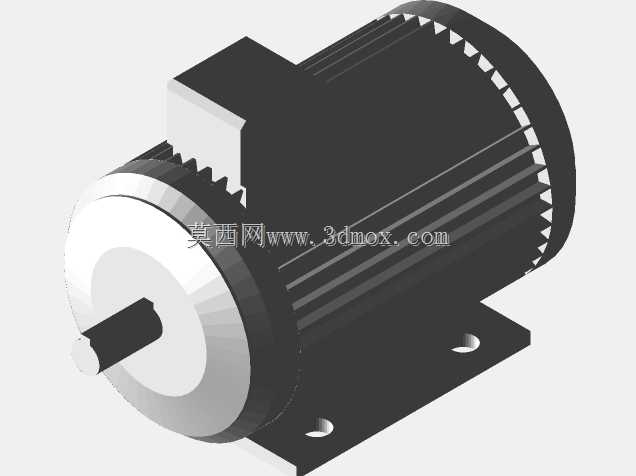

　　这款小型卧式电动机的三维结构设计，完全围绕通用小型机械设备的动力配套需求展开，在做结构建模时首先锚定的是轻工输送线、小型台钻、食品加工辅机、农用小型机具这类对安装空间有严格限制的应用场景——这类场景往往没有预留大型电机的安装位，同时对动力输出的同轴度、运行振动值有基础要求，不能因为电机尺寸小就忽略安装适配性。从功能特性来看，该电机采用鼠笼式转子结构，定子绕组的排布完全遵循常规低压交流电机的绝缘间隙要求，机壳表面的散热筋不是装饰性结构，每一条筋的高度、间距都对应连续额定运行时的散热面积需求，避免小功率电机在长时间满负载运行时出现绕组温升超标的问题。接线盒设置在机壳顶部的居中位置，这个位置的选择是考虑到现场布线时，

　　不管电机是水平安装在设备机架上，还是侧装在立式工装的侧面，接线口都不会被安装基座或者相邻的传动部件遮挡，方便电工后期接线、检修时操作，不需要额外调整走线弯折半径。底座采用标准的卧式底脚安装结构，四个安装孔的孔距严格匹配常用小功率电机的安装尺寸规范，安装面的平面度在建模时就做了公差预留，确保电机固定到设备安装板之后，输出轴的轴线不会因为底座贴合面不平出现偏斜，避免后续连轴器出现异常磨损、轴承过早失效的问题。输出轴采用标准的圆柱形轴伸，轴上的键槽尺寸对应通用传动件的配合公差，不管是同步带轮、联轴器还是小型链轮，都可以直接配套安装，不需要二次加工轴头。端盖的止口配合尺寸在建模时做了同轴度约束，确保两端轴承室的同轴度误差控制在允许范围内，

　　减少转子转动时的径向跳动，降低运行噪音。在做整体结构设计时，特意将机壳、端盖、接线盒、风罩这些部件的装配间隙做了合理预留，既满足装配时的工艺公差要求，也避免运行过程中因为热胀冷缩出现部件干涉。风罩的通风孔排布兼顾了通风量和防护等级要求，既能保证后端冷却风扇的进风效率，也能防止较大的杂物进入风罩打坏风扇叶片。从安装边界来看，该电机的轴向总长度、径向最大外径都控制在小型设备的常规预留空间范围内，输出轴的中心高匹配常用小型设备的安装基准高度，选型时不需要额外调整设备的机架高度，也不用定制特殊的过渡安装座。转子部分的建模完全还原了实际生产中的叠压结构，转子铁芯的斜槽角度也按照常规小功率交流电机的设计值设置，有效降低运行时的齿槽转矩，

　　让电机启动过程更平顺，低速运行时不会出现明显的卡顿感。轴承选型对应小功率电机的径向载荷需求，轴承室的挡圈槽位置也做了精准定位，确保轴承装配后不会出现轴向窜动。接线盒内部预留了足够的接线空间，接地端子的位置设置在盒体边角，方便现场做接地保护接线，符合低压电气设备的安全设计要求。整个模型的所有配合面都按照实际加工的公差要求做了建模处理，不管是用来做设备的整机装配干涉检查，还是用来做教学演示的结构拆解，都能完全还原真实电机的装配关系，不会出现结构错位、配合间隙不合理的问题。在实际设备选型配套时，这款电机的结构尺寸可以直接对应同功率等级的量产电机参数，不需要重新测绘就可以直接导入设备总装图，完成动力单元的布局设计，大幅缩短设备研发阶段的建模周期。
