立式双导柱支撑电动机安装验证结构

项目分类:电动机 发布时间:2022-06-09 ID:647037
  • 立式双导柱支撑电动机安装验证结构

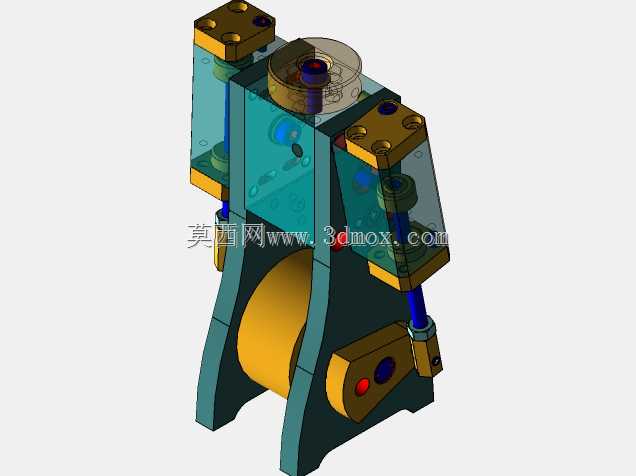

  这套结构的核心是针对小功率动力输出场景做的安装适配验证,日常在小型自动化输送线、桌面级工装夹具动力配套、精密送料机构的动力端都能见到同类布局的应用,区别于常规电机直装的形式,这套结构额外增加了双侧导柱的支撑框架,主要是为了抵消电机输出轴带轮传动时产生的径向偏载,避免长期运行后电机轴出现弯曲变形、轴承过早磨损的问题。从实际使用场景来看,这类带支撑框架的电机安装结构,多用于输出端需要同步带、平皮带传动的工位,比如小型分拣线的驱动端、非标检测设备的工件输送动力位,还有部分小型卷料收放装置的动力输入侧,这些场景里电机本身的安装面如果只靠端部法兰固定,皮带张紧时的拉力会持续作用在电机输出轴上,时间久了很容易出现轴封漏油、轴承异响的故障,

  增加双侧支撑之后,传动端的径向力会通过导柱上的带轮座直接传导到整体框架上,电机轴只承担扭矩输出的作用,受力状态会改善很多。设计思路上,这套结构没有采用一体式铸造的支撑座,而是用板材拼接加导柱锁紧的形式,一方面是方便加工,普通的立式加工中心就能完成所有板件的铣削、钻孔工序,不需要开模做铸造件,小批量制作的时候成本更低,调整也更灵活;另一方面导柱采用两端锁紧的固定方式,上下安装板的孔位做了铰制精度处理,导柱和孔的配合选用H7/h6的过渡配合,既能保证整体框架的刚性,又能在需要调整传动中心距的时候,松开导柱锁紧螺母微调上下板的间距,适配不同直径的传动带轮。结构的安装边界也做了充分考量,底部的支撑脚做了外扩的U型开口设计,

  安装时可以直接通过T型螺栓固定在铝型材工作台或者钢制设备机架上,安装孔的间距适配常规40系列、50系列铝型材的槽距,不需要额外做转接板;整体的外形宽度控制在120mm以内,高度在180mm左右,厚度方向不超过100mm,在桌面级小型设备里不会占用过多安装空间,侧边的安装板预留了传感器安装位,可以后续加装转速检测传感器、原点触发开关,不需要额外在设备机架上打孔固定支架。功能特性上,顶部的透明盖板是做安全防护用的,既可以观察内部带轮的传动状态,检查皮带是否有磨损、松动的情况,又能防止设备运行时异物卷入传动带造成故障,透明材质选用耐力板,抗冲击性比普通亚克力好,日常维护拆装也方便,只需要松开四个角的紧固螺丝就能取下盖板;电机的安装位做了可微调的长圆孔设计,安装电机的时候可以沿着长圆孔调整电机的前后位置,实现传动皮带的张紧调节,不需要额外加装张紧轮,简化了整体结构;两侧的导柱除了支撑上下板之外,还能作为传动组件的安装基准,带轮座通过直线轴承套在导柱上?不对,这里的带轮座是固定在上安装板位置的,导柱主要是承担框架的结构刚性,保证上下安装板的平行度,避免板件受力变形导致带轮错位、皮带跑偏。实际装配的时候,需要先把两侧导柱压入下安装板的铰制孔内,锁紧端部的固定螺丝,再把电机固定到下安装板的电机位,调整好电机轴的位置,之后安装输出带轮和传动皮带,再套上上安装板,调整上安装板的位置保证输出带轮和电机轴带轮的共面度,锁紧导柱顶部的固定螺母,

  最后盖上透明防护盖板就完成装配。这套结构的验证点主要就是确认这种双侧导柱支撑的形式,能不能在皮带张紧力达到额定值的时候,把框架的变形量控制在0.02mm以内,保证传动的平稳性,同时验证安装调试的便捷性,确保现场装配人员不需要复杂的工装就能完成整套结构的组装和调试。在实际选型适配的时候,这套结构适配的是外径60mm左右的小型直流减速电机或者步进电机,输出扭矩在5N·m以内的场景都能适用,如果需要更大的输出扭矩,只需要把导柱的直径从8mm换成12mm,上下安装板的厚度从8mm增加到12mm,就能适配更大功率的电机,整体的结构形式不需要做大幅改动,拓展性比较好。另外底部的支撑脚做了倒角处理,安装的时候不会和机架上的其他安装件产生干涉,侧边的走线槽位预留了电机电源线的走线路径,可以把线材沿着导柱侧边固定到框架上,避免线材和运动部件产生摩擦,提升长期运行的可靠性。
