方形法兰步进电机精密三维结构

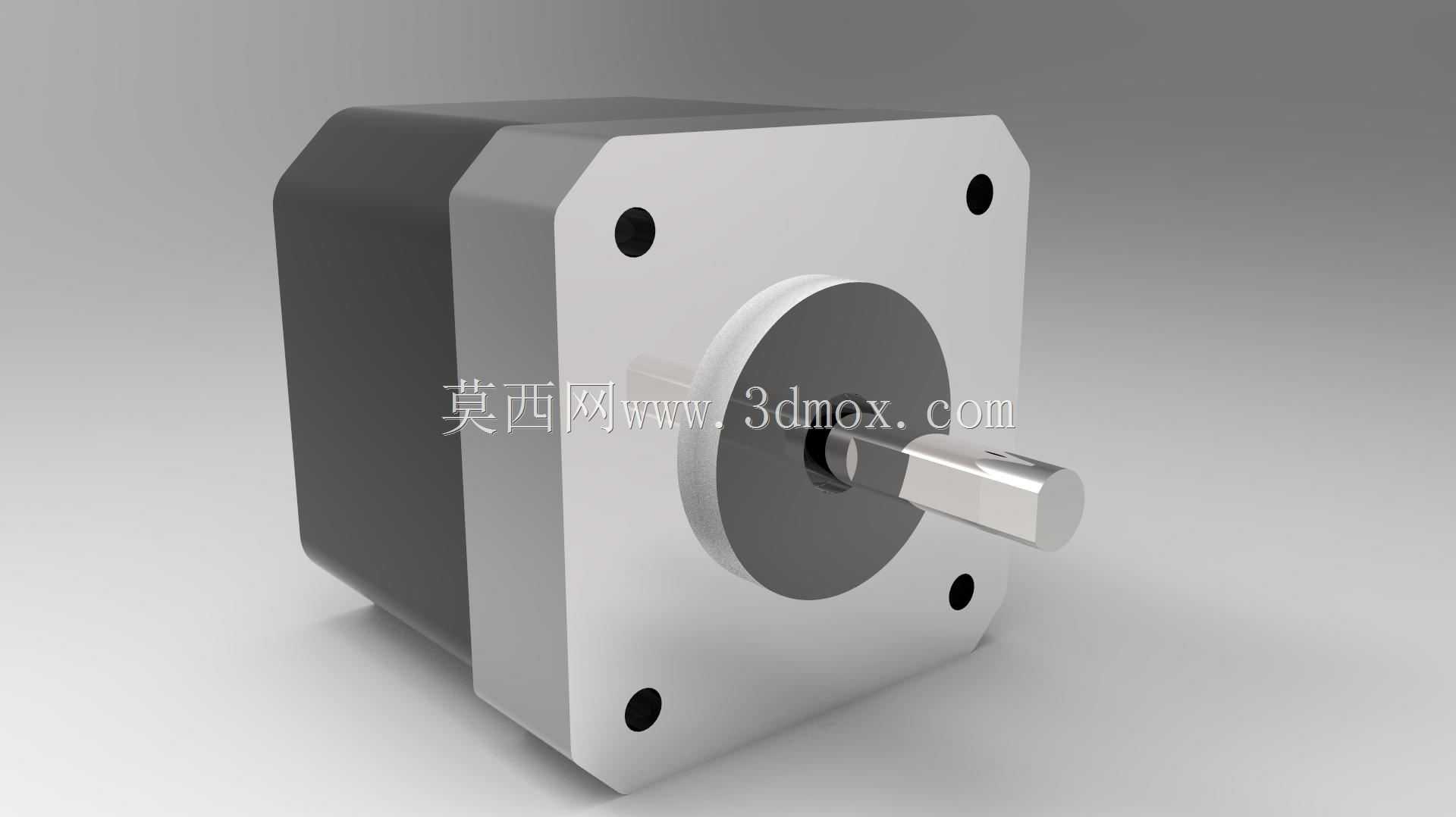

　　这款步进电机的三维结构还原，面向自动化产线、小型数控设备、精密进给机构的选型与布局校核场景，在做设备整体装配时，工程师最先需要确认的就是电机外轮廓与周边机架、同步轮、联轴器的干涉边界，模型把前端方形安装法兰、黑色柱形机身、伸出的动力输出轴三个核心部分的相对位置完整呈现，不需要反复对照二维样本估算占位。从实际用途来看，这类方形法兰步进电机常被用在3C检测设备的滑台驱动、小型包装机械的分度送料、激光雕刻机的轴进给、通讯工装的对位调节环节，它依靠脉冲信号完成角位移输出，开环控制下就能获得稳定的定位精度，不需要额外加装复杂的反馈组件，成本和维护难度都适配中小功率自动化场景。设计思路上，前端法兰采用方正的板式结构，四个角预留贯通安装孔，

　　孔位分布在法兰面的对角区域，安装时可以直接从端面穿入内六角螺丝，把电机固定在设备的立板或者电机座上，法兰平面和被安装面完全贴合，能保证输出轴的轴线和传动部件的同轴度，避免运行时出现偏心带来的振动和轴封磨损。机身部分做了规整的方柱形包覆，外壳表面平整，没有多余的凸起结构，在密集排布多轴机构的设备里，相邻电机之间可以靠近平铺布置，不会因为圆弧外壳的错位凸起浪费安装空间，机身内部对应定子、转子绕组的容纳空间，外壳的壁厚在建模时保留了合理的实体厚度，既可以后续做散热仿真时赋予壳体材料属性，也能在做钣金护罩设计时直接参考外轮廓做避空。前端输出轴从法兰中心的轴承座位置向外伸出，轴段做了阶梯过渡，靠近法兰的位置是直径更大的轴肩，用来和联轴器、

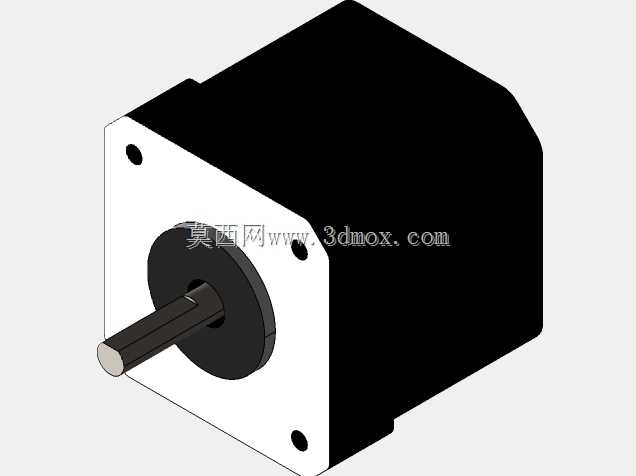

　　同步带轮的端面做轴向定位，外伸的轴段保留了足够的配合长度，轴端的平面特征也在模型里有所体现，方便装配时拧紧顶丝，传递扭矩时不会出现周向打滑。法兰面上除了四个安装孔，中心区域的轴承端盖轮廓也单独做了区分，黑色的端盖和白色法兰面形成清晰的结构分界，拆解建模时可以直接把端盖、机身、输出轴、法兰几个零件拆分出来，做工程图的时候能够分别标注各部分的配合公差：法兰安装面的平面度、输出轴和法兰面的垂直度、安装孔的中心距公差，这些都是电机安装后能否平稳运行的关键尺寸。在布局阶段，工程师可以直接把这个电机模型调入装配体，先对齐法兰安装面和设备立板的安装面，再把安装孔和立板上的预制孔做同轴配合，就能快速确认电机尾部和后方线槽、拖链的安全距离，

　　输出轴伸出长度和联轴器的嵌套深度是否匹配，不会出现实际装机后轴长不够、或者电机尾部顶到护板的问题。和圆形法兰的步进电机相比，这种方形法兰的抗扭转安装刚性更好，四个固定点形成的支撑跨度更大，电机在快速启停、正反转切换的时候，法兰面受到的反作用力可以均匀分散到四个安装螺丝上，长期运行不容易出现固定松动。模型的外观分色也对应实际产品的表面处理：前端法兰一般做镀锌或者阳极氧化的浅色金属面，机身外壳多为黑色喷塑或者黑色铝型材拉伸外壳，输出轴为磨削加工的光亮金属轴，不同材质的外观区分开之后，在做设备渲染展示的时候，可以直接赋予对应的金属、塑料材质，快速输出设备方案的效果图，不需要额外拆分面。针对传动对接的场景，输出轴的中心高度和法兰安装面的位置关系完全按照实物比例还原，选型时如果搭配同步带轮，可以直接在轴段上模拟带轮的安装位置，核算同步带的包角和张紧轮的布置空间；如果搭配联轴器对接滚珠丝杠，也可以直接校验丝杠轴端和电机轴的同轴度偏移量，提前调整电机座的加工公差。整个结构没有冗余的复杂特征，所有和装配相关的关键边界都完整保留，既可以作为机构设计时的选型占位模型，也可以用来做电机周边防护件、安装座的逆向设计参考，帮助结构工程师在方案阶段就把所有装配干涉、尺寸匹配的问题排查完毕，减少后期打样返工的概率。
