紧凑型桌面式通讯终端盒体结构设计

　　这款盒体结构的设计出发点，是面向桌面部署的小型通讯接入终端场景，日常在工位弱电接入、小型办公网络组网、车间工位数据采集终端这类场景中使用，整机不需要额外机柜安装位，直接放置在工作台面、设备侧旁的空余平面即可完成部署，不需要复杂的挂装支架，也不用占用标准机柜U位，适配很多零散部署的边缘接入需求。

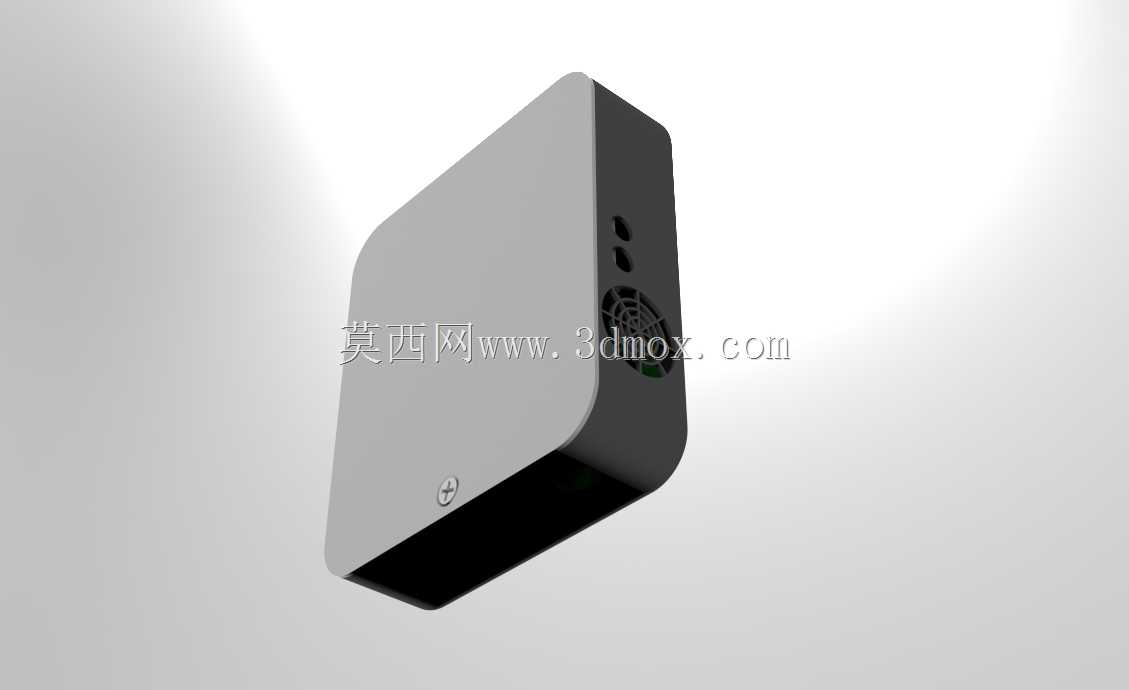

　　从结构布局来看，整机采用方正带圆角的薄型盒体造型，主体分为上盖与下底座两大拆分件，上盖为大面平整的浅灰色盖板，边缘做了大弧度圆角过渡，没有尖锐棱角，既避免桌面使用时磕碰划伤人员，也能减少塑料注塑成型时的应力集中问题。下底座为深色承托结构，底部预留了悬空的散热间隙，盒体放置在台面时，底座下方的空隙可以形成自然对流风道，内部电路板工作产生的热量可以通过底座缝隙向外散出，不需要额外加装高转速散热风扇，既降低运行噪音，也减少风扇长期运转带来的故障点。

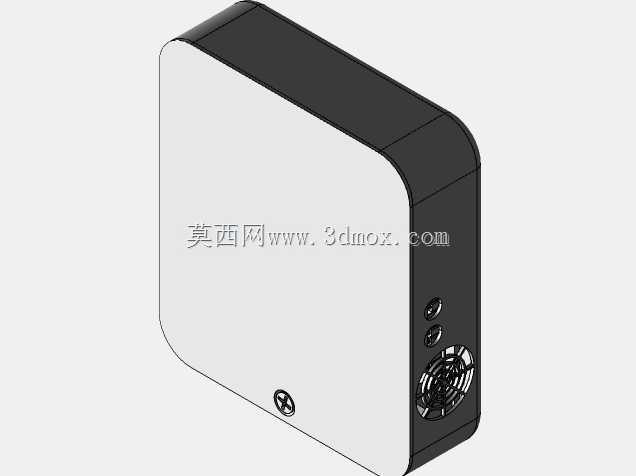

　　盒体侧端的接口布局做了集中排布，所有对外接线的端口都统一设置在机身的同一侧端面，现场布线时所有网线、电源线、外设接线都从同一方向引出，不会出现线缆四散缠绕的问题，工位整理布线时可以顺着桌边走线槽统一收纳，运维人员插拔接口时不需要挪动盒体位置，伸手就可以触及所有端口。侧端面上还预留了散热通风孔位，对应内部发热芯片的安装位置，热风可以直接从侧端孔位排出，和底部进风形成完整的对流路径，长时间连续运行时壳体内腔不会出现局部热量堆积。侧端还集成了小型轴流散热风扇的安装位，当终端配置高功耗处理模块、自然散热无法满足温升降额要求时，可以直接在预留位加装风扇，安装孔位、风扇限位槽都已经在壳体上预制完成，不需要二次打孔加工，风扇接线可以顺着壳体内侧的走线槽连接到主板供电位，不会和内部排线发生干涉。

　　壳体正面仅设置了一枚状态标识按键，兼顾复位与状态指示的功能，面板没有多余的开孔，整体外观简洁，放置在办公桌面不会显得突兀。上盖和底座的连接采用卡扣加螺丝的双重固定方式，沿壳体边缘布置的隐藏式卡扣先完成上下壳的预定位，四角的紧固螺丝从底座底部向上锁入上盖的螺丝柱，装配时先扣合卡扣就可以让上下壳的分型面完全对齐，不会出现错位、缝隙不均的问题，锁螺丝后整机的连接刚性足够，日常搬运挪动时不会出现壳体松脱异响。后期需要拆开壳体检修内部板卡时，只需要拧下底部螺丝就可以分离上下盖，卡扣可以反复拆装不容易断裂，方便运维人员升级内部模块、更换接线。

　　尺寸边界方面，整机厚度控制在薄型盒体的常规范围，底面的长宽尺寸适配小型桌面终端的摆放空间，底座下方的支撑脚做了凸起限位，放置在光滑台面时不会轻易滑动，支撑脚的高度刚好留出底部进风的间隙，即便台面有少量灰尘、洒落的少量液体，也不会直接被吸入壳体内部。壳体侧面的接口开孔边缘做了加厚凸台，反复插拔接头时开孔位置不会因为受力出现开裂，凸台的尺寸和常用接头的锁紧结构匹配，接头插入后可以完全贴合开孔边缘，不会出现松动歪斜。

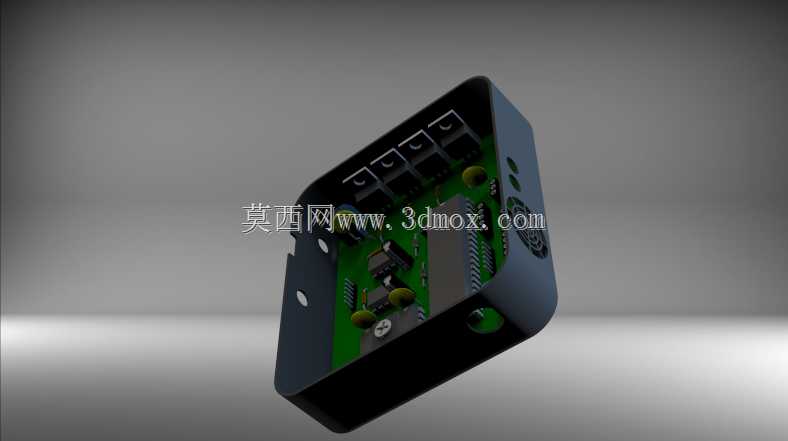

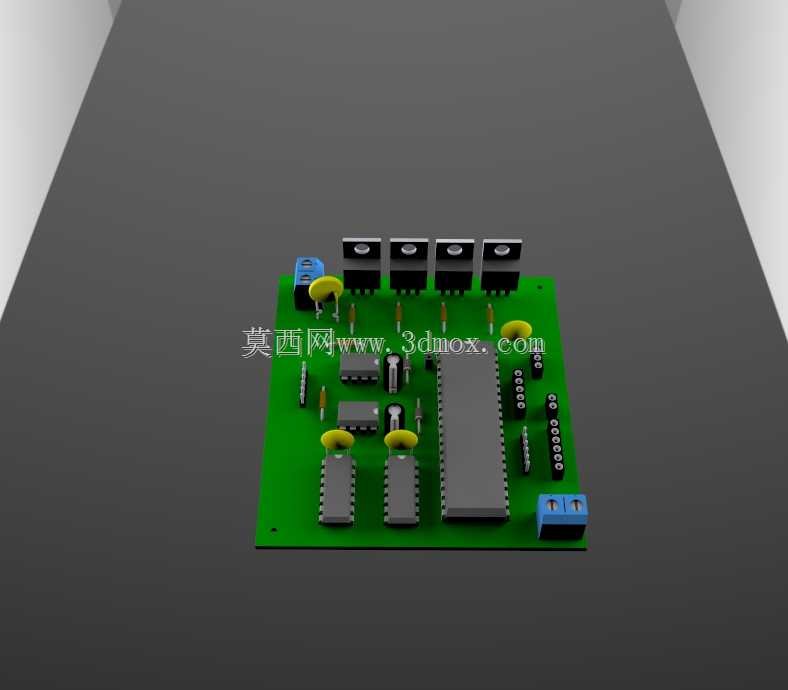

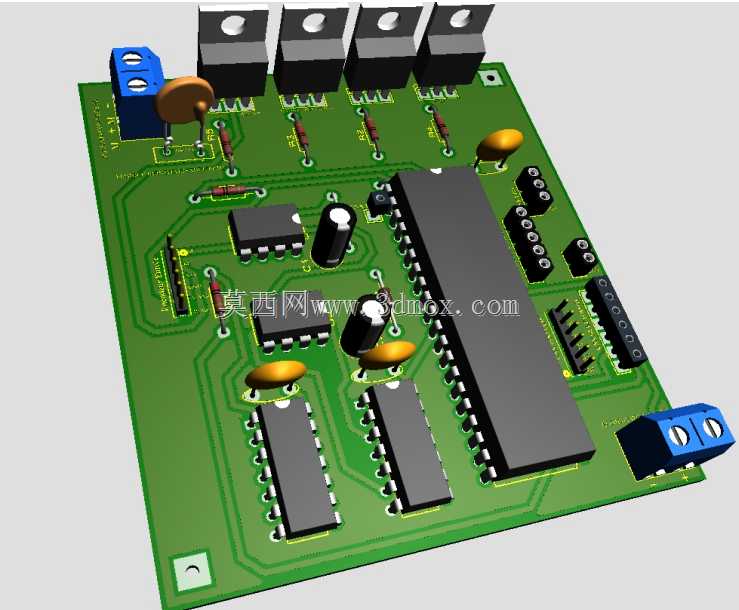

　　内部的安装柱位置按照主流通讯核心板的孔位排布预制，板卡锁附后和壳体内壁之间留出足够的绝缘间隙，强弱电走线的通道做了分隔，高压供电线路和信号通讯线路分别走壳体两侧的走线槽，避免信号干扰。壳体的分型面设置在机身侧部的靠下位置，合模后缝隙朝向侧下方，日常桌面洒落的少量液体不会顺着缝隙直接流入内腔，提升日常使用的防护能力。整个结构没有复杂的异形曲面，所有拔模角度都按照注塑成型的工艺要求设置，量产时模具结构简单，成型周期短，后期做表面丝印标识时，上盖的大平面可以直接印刷品牌标识、接口说明，不需要额外附加装饰件。
