双出轴鼓形转子结构三维设计

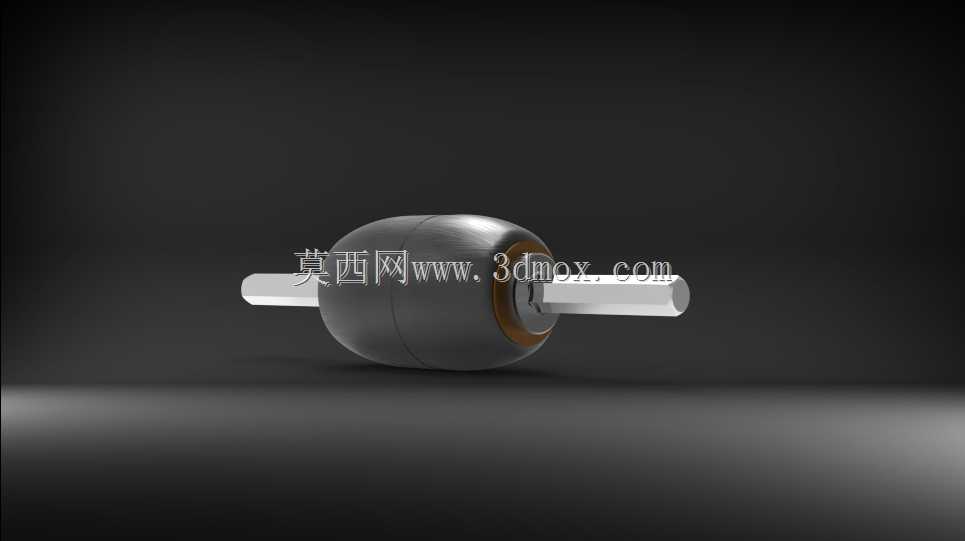

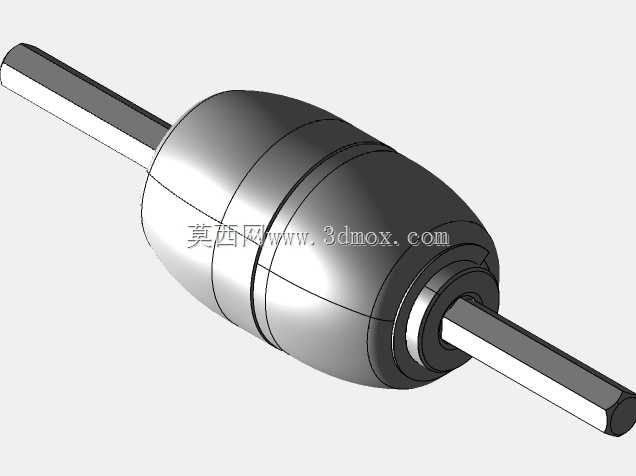

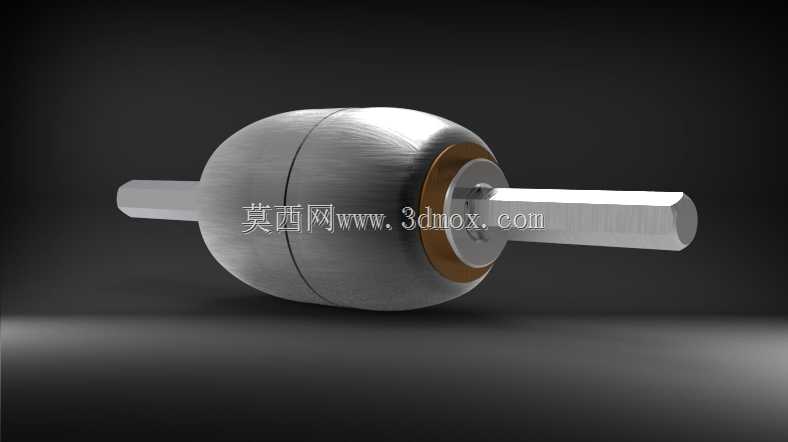

　　在小型动力传输、精密传动以及流体扰动类设备的结构设计场景中，这类双出轴鼓形转子结构的应用覆盖范围十分广泛，从微型泵的动力输出端、小型电机的外置传动转接件，到精密实验设备的回转扰动部件，都能见到这类结构的实际落地。不同于常规等直径轴类零件的设计思路，该结构将中间回转主体设计为鼓形曲面轮廓，并非单纯为了外形辨识度，核心是为了匹配特定安装腔体内的回转空间需求——很多紧凑安装场景下，腔体内壁为弧形适配面，鼓形外轮廓可以在保证回转体自身转动惯量满足要求的前提下，最大化缩减结构整体占用的径向空间，避免转动过程中与腔体内壁发生剐蹭干涉。

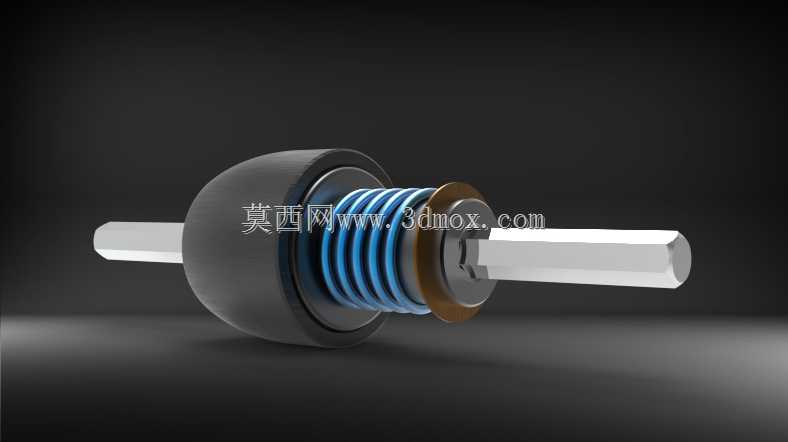

　　从功能特性来看，两端伸出的等直径轴段为安装配合位，轴段采用整圆截面设计，表面预留的配合公差带可以适配标准深沟球轴承或者含油轴套的安装需求，两端轴段的同轴度在建模阶段就做了基准统一约束，以中间鼓形转子的内孔轴线为全局设计基准，两端轴段的径向圆跳动约束在常规传动件的通用精度范围内，能够满足中低转速工况下的回转稳定性要求，不会因为偏心问题带来额外的振动载荷。中间鼓形主体的分段式环形槽设计，并非装饰性结构，这些环形槽可以根据实际使用场景适配不同的功能件：如果用于磁力传动场景，环形槽内可以嵌入永磁体块，槽体的台阶结构可以为磁块提供轴向定位，避免高速转动时磁块受离心力作用发生移位；如果用于流体输送场景，环形槽可以配合外置的密封件形成多道迷宫密封结构，提升腔体的密封性能，减少流体介质沿转子表面的泄漏量。

　　设计过程中需要重点考量安装边界的尺寸约束，两端轴段的伸出长度需要匹配安装位的轴承厚度、端板厚度以及外接传动件的安装空间，建模时需要预留足够的轴向窜动间隙，避免设备运行过程中因热胀冷缩导致轴段与端板发生卡滞。鼓形主体的最大外圆直径需要严格控制在安装腔体的最小通径范围内，同时要核算转子自身的重量分布，将重心控制在两支撑轴承的跨距中点位置，降低轴承运行过程中的偏载载荷，延长支撑部件的使用寿命。不同于一体式实心轴的设计，该结构的鼓形主体与两端轴段采用同轴装配的设计逻辑，主体部分可以根据工况需求选用不同的材质，比如需要防腐的场景下主体采用工程塑料材质，两端轴段采用不锈钢材质，既满足接触介质的防腐要求，又能保证轴段配合位的结构强度，相比整根不锈钢材质的零件能够有效降低材料成本。

　　在实际选型适配过程中，这类结构的尺寸参数需要结合具体的设备转速、负载扭矩做针对性调整：高转速工况下需要适当缩小鼓形主体的最大外径，降低转动惯量，减少启动阶段的扭矩冲击；大扭矩传动场景下则需要加大两端轴段的直径，提升轴段的抗扭强度，同时在轴段与鼓形主体的连接位置设计圆角过渡结构，避免应力集中导致的轴段断裂问题。建模阶段对所有配合面做了公差标注的预留，安装位的轴径尺寸按照基孔制配合要求做了尺寸收敛，能够直接对接常规标准件的选型库，不需要二次调整尺寸即可生成工程图用于加工生产。鼓形外表面的曲面做了连续曲率约束，曲面之间没有硬棱边，一方面可以减少转动过程中的流体阻力，另一方面也能避免装配过程中尖锐棱边划伤安装人员或者密封件。
