壁挂式带按键点阵液晶显示控制终端

　　这款壁挂安装的人机交互控制终端，最初的设计需求来自小型工业设备的本地参数调试与状态显示场景，常见于小型温控机组、低压配电支路监控、实验室小型试验台的本地操作端，区别于大型触控屏工控终端，这类小型控制终端主打低成本、高可靠性、安装便捷的特性，适配不需要复杂触控操作、仅需基础参数调整与状态读取的应用场景。

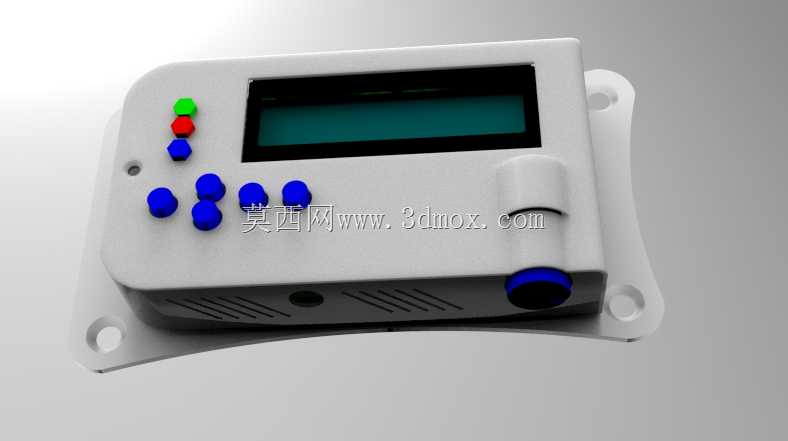

　　从结构设计思路来看，整机采用上下扣合的塑料壳体方案，背部自带一体化成型的安装耳，安装耳上预留的两个圆形安装孔位中心距经过适配常规86型接线盒的安装尺寸，同时也支持直接通过膨胀螺丝固定在墙面或者设备机架立面，安装耳与壳体主体之间做了圆弧过渡的加强筋，避免安装时螺丝锁紧力过大导致安装耳根部开裂。壳体正面的布局完全围绕操作逻辑排布，上方预留的是标准1602点阵液晶显示屏的安装位，屏幕周边做了下沉0.8mm的限位台阶，屏幕装配后表面与壳体正面的高度差控制在0.3mm以内，既可以避免屏幕表面被剐蹭，也能给后续粘贴屏幕保护面罩预留足够的粘接空间。

　　按键区域的排布做了操作逻辑的分区，屏幕左侧竖向排列的三颗彩色按键分别对应功能确认、参数上调、参数下调三个高频操作，按键帽采用红、绿、蓝三色区分，现场操作人员无需查看按键标识即可快速完成基础操作，降低误触概率；屏幕下方横向排列的五颗蓝色按键对应菜单切换、参数移位、功能切换等次级操作，所有按键的键帽高度统一高出壳体表面2.5mm，按键的按压行程设计为1.2mm，按压力度控制在1.2N-1.8N区间，兼顾操作反馈手感与长期按压的结构可靠性，按键与壳体上的按键孔之间预留0.2mm的单边间隙，避免壳体注塑变形导致按键卡滞。

　　壳体侧面预留的圆形接口位是为标准DC电源插座或者航空插头预留的安装位置，接口位周边做了加厚的安装凸台，凸台厚度比周边壳体壁厚厚1.2mm，避免插头插拔时的外力导致接口处壳体开裂。壳体下半部分的侧面开有阵列式的通风散热槽，槽宽设计为1.5mm，既可以满足内部电路板的自然对流散热需求，也能避免较大的灰尘或者杂物直接落入壳体内部，散热槽的内侧做了挡筋结构，从外部垂直方向无法直接看到内部电路板，兼顾防护性与美观度。

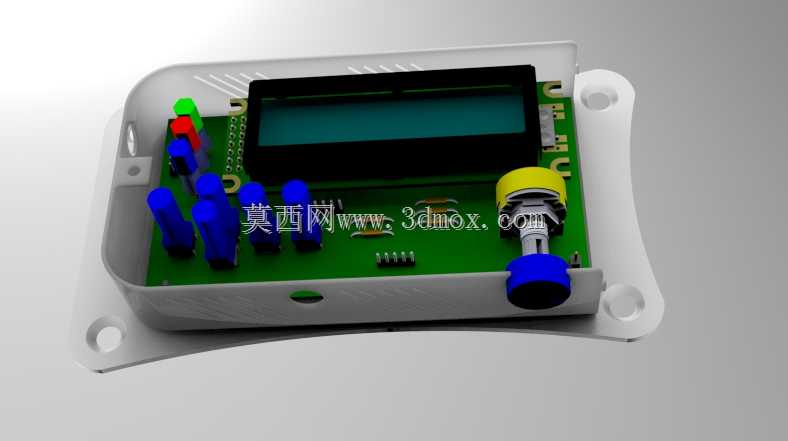

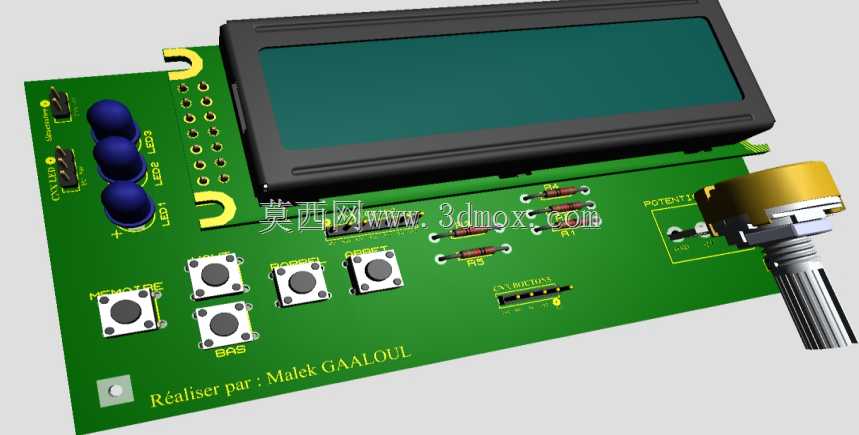

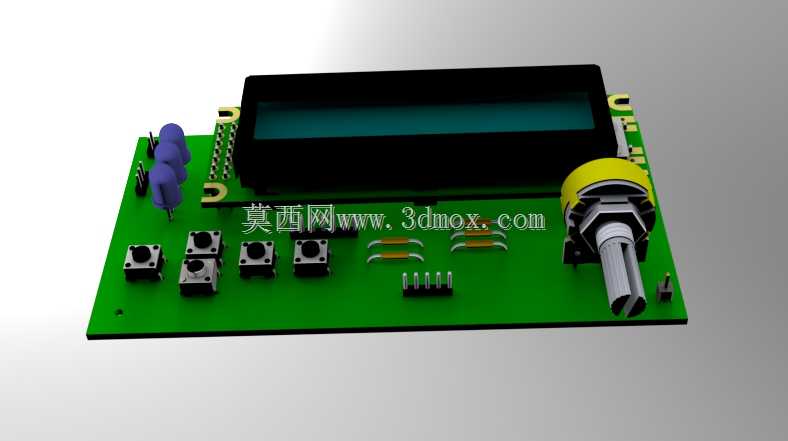

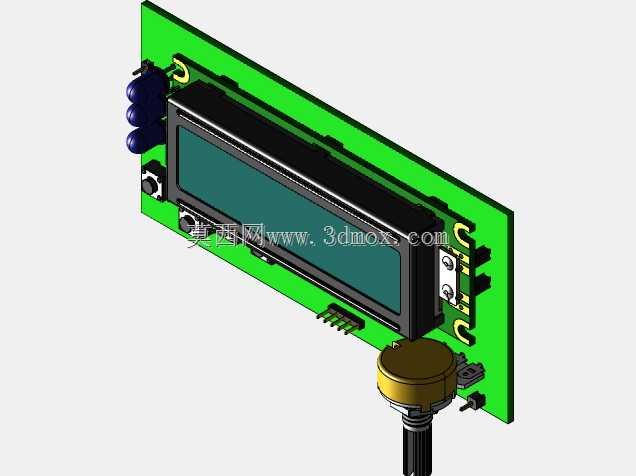

　　从安装边界尺寸来看，整机主体的宽度控制在110mm，高度为95mm，主体厚度为35mm，加上背部安装耳之后的总宽度为130mm，安装时仅需要在安装面预留140mm*110mm的平面空间即可完成固定，安装完成后终端突出安装面的距离为38mm，不会占用过多的设备外部或者墙面空间，适配空间紧凑的安装场景。壳体内部的筋位设计完全适配通用的1602液晶屏幕驱动板与按键控制板的安装尺寸，内部预留了2mm高度的走线空间，电路板与壳体之间预留1mm的间隙，避免电路板上的元件引脚直接接触壳体内壁导致磨损短路，上下壳体的扣合位置采用卡扣加螺丝的双重固定方案，壳体内部四周均匀分布6个卡扣，底部预留2颗M2.5的自攻螺丝柱，既可以提升装配效率，也能避免长期使用后壳体扣合处出现缝隙。

　　在实际应用中，这类控制终端可以直接替代传统的指针式仪表加分立按钮的控制方案，将状态显示与操作按键集成在同一个壳体内，减少外部接线的数量，同时点阵液晶屏幕可以显示数字、简单字符与自定义符号，相比传统的数码管显示可以传递更多的设备状态信息，比如故障代码、参数单位、运行状态标识等，操作人员不需要对照说明书即可快速读取设备运行参数。壳体的材质选用常规的ABS工程塑料，表面做细晒纹处理，不容易残留指纹与划痕，适配工业现场的复杂使用环境，整体结构没有复杂的曲面与特殊结构，注塑成型难度低，开模成本可控，适合小批量量产使用。
