透明蓝六轴多关节教学机械臂

　　该六轴机械臂采用多关节串联构型，整体由回转底座、大臂、小臂、腕部及末端夹爪组成，适合用于自动化教学、桌面搬运演示、轻型工件抓取和机构原理验证。底座承担整机支撑与第一轴回转功能，内部预留驱动元件安装空间，底部设置法兰式固定边界，可通过螺栓固定在实验台、支架或小型工作站台面上。底座上方的旋转盘与立柱形成稳定支撑关系，使臂体在水平方向完成大范围转向，同时控制整机重心落在安装面内，避免臂展伸出时产生倾覆风险。

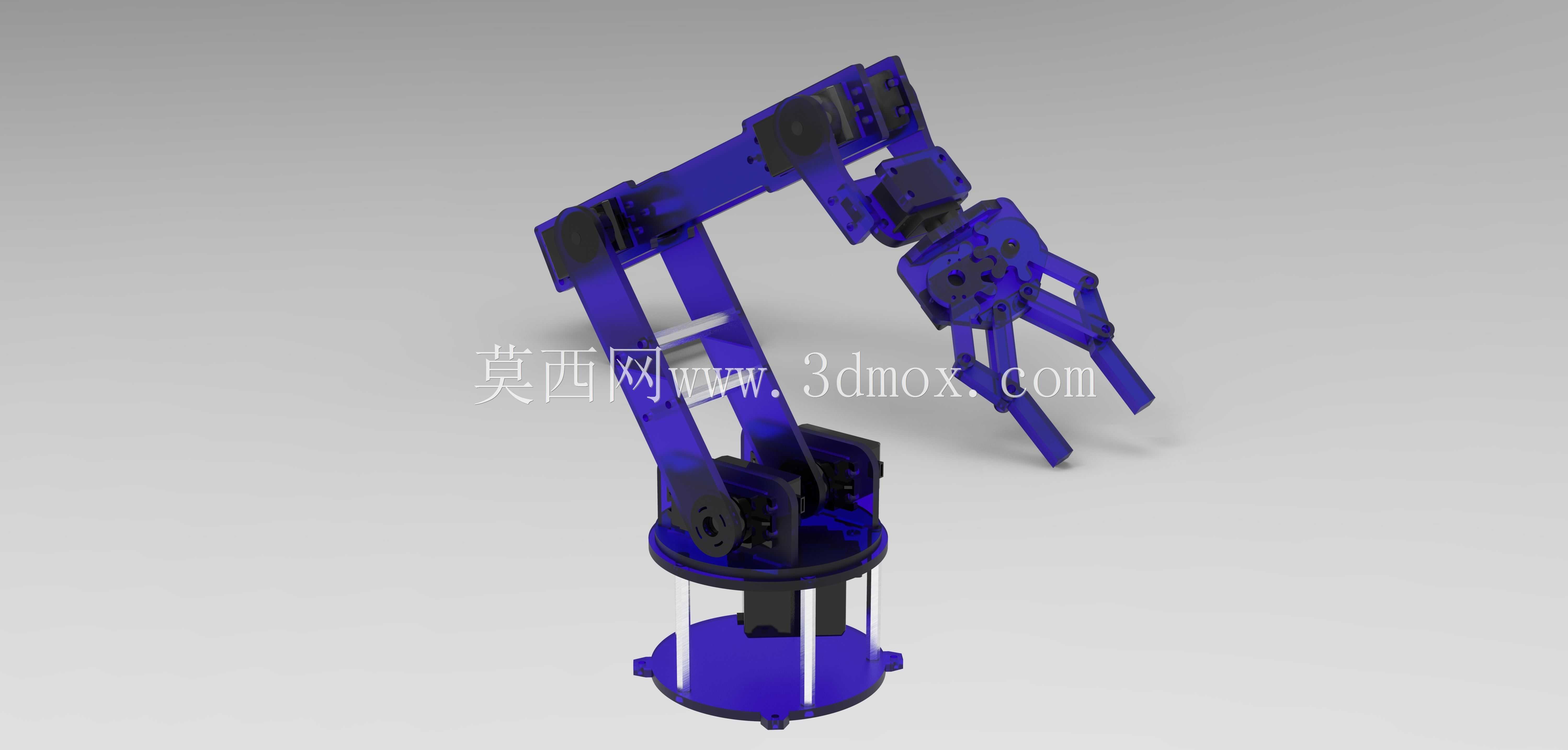

　　大臂与小臂通过铰接关节串联布置，关节处保留转轴、轴承位和连接件安装空间，便于在实物制作时布置舵机、步进电机或小型伺服驱动。臂体杆件采用镂空与侧板组合思路，在保证抗弯、抗扭轮廓的同时减少材料占用；透明蓝色外观能够直观呈现内部关节、连杆和驱动位置，对教学展示、装配讲解和运动干涉检查较为友好。各关节轴线按照六轴机器人常见运动关系布置，根部关节负责腰部回转，肩部和肘部关节完成臂体抬升与伸展，腕部关节负责姿态调整，末端关节配合夹爪实现抓取动作。

　　末端执行器为双指开合式夹爪，指部呈分叉结构，适合夹取规则块状件、圆柱件、教学样件或轻型工艺零件。夹爪与腕部之间设置连接界面，可根据任务更换为吸盘、夹具或工具座。腕部多轴组合让夹爪在到达目标点后调整俯仰、偏转和旋转角度，从而适应水平取放、竖直插装、侧向夹持等不同动作。对于桌面实训场景，机械臂可完成物料分拣、模拟上下料、搬运路径示教和简单装配动作；对于轻工自动化场景，也可作为轻型抓取单元参与小零件转运、工位间传递和检测台上下料。

　　从结构设计角度看，该模型重点表达了关节串联关系和外形包络，而非单一固定尺寸设备。底座直径、臂长和夹爪开度需要结合实际驱动件扭矩、负载重量及工作半径进行校核。布置安装边界时，应在底座周围保留腰部回转所需的安全半径，在臂体上方和侧方保留大臂俯仰、小臂折叠的运动空间，防止机械臂在极限姿态下与台面、护栏或周边设备发生碰撞。线缆走向可沿臂体侧板内侧或关节旁布置，减少外露拖拽；若采用外置控制板，还需在底座后方预留接线和维护空间。

　　建模时可按照零件层级拆分底座、回转盘、大臂侧板、肘部连接件、小臂、腕部法兰和夹爪指件，便于后续输出工程图、装配图和加工件清单。关节孔位应保持同轴关系，配合面需考虑轴承、衬套或紧固件厚度；夹爪指端可增加橡胶垫、防滑槽或可更换指套，以提高抓取稳定性。整体结构兼顾演示性与可制造性，既能够作为机器人机构学习的三维参考，也可为小型实训平台、轻型抓取工作站和自动化课程装置提供结构思路。
