机器人末端平行夹持机械手爪结构

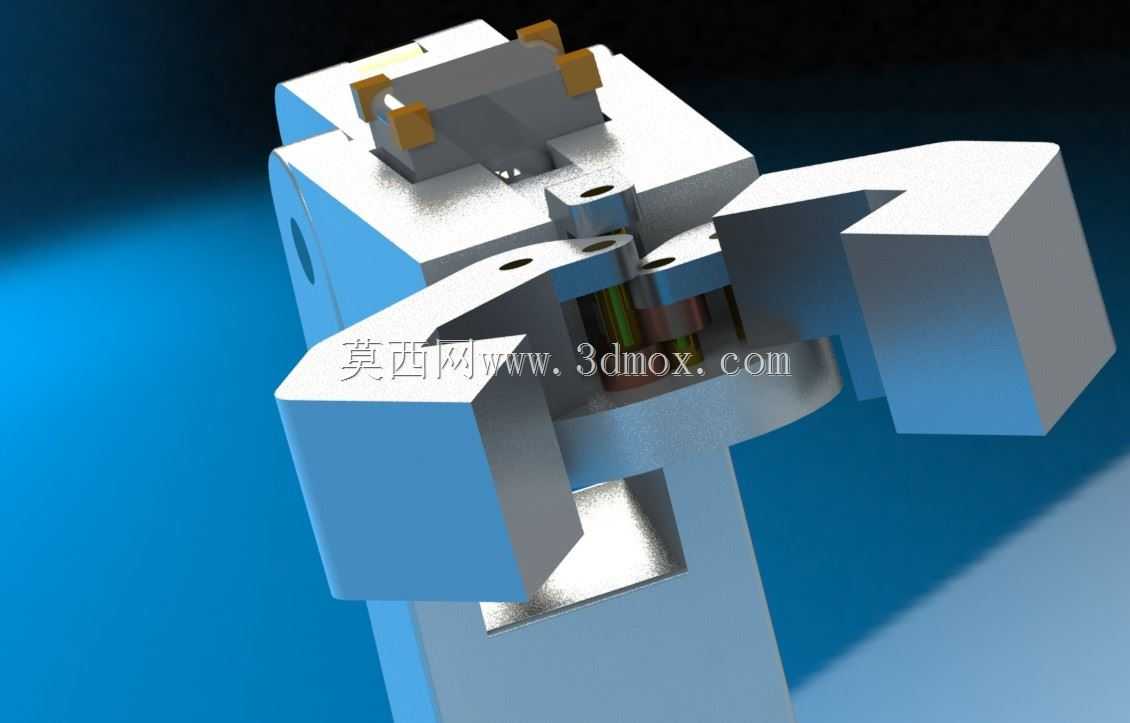

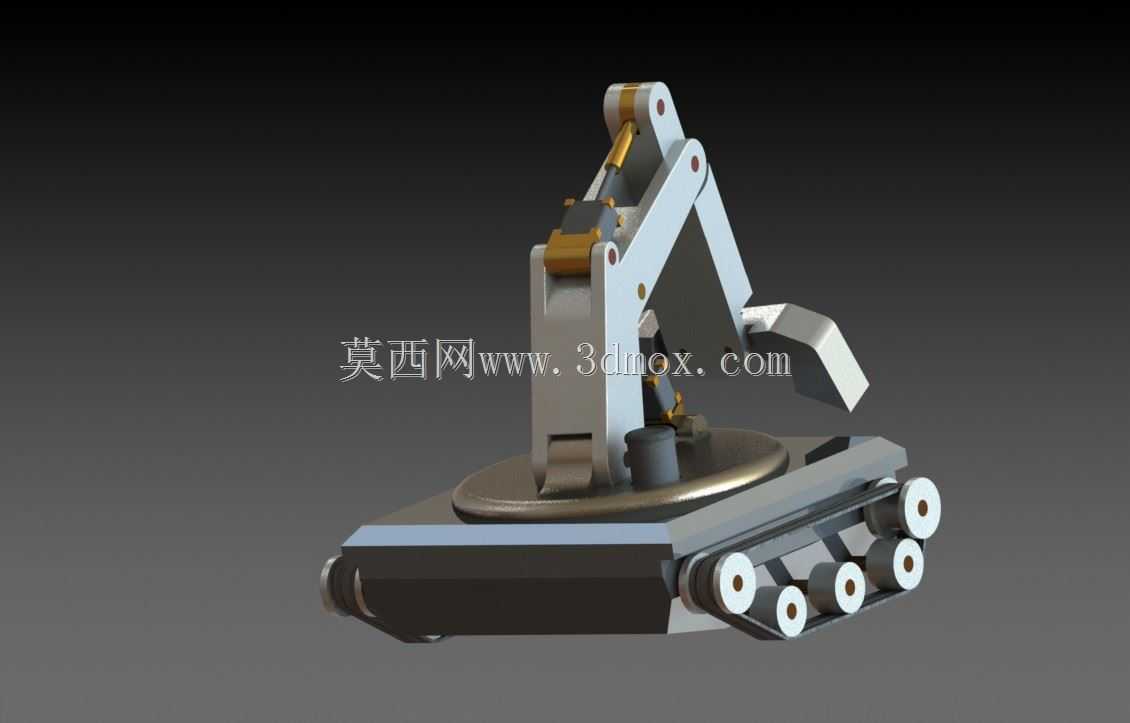

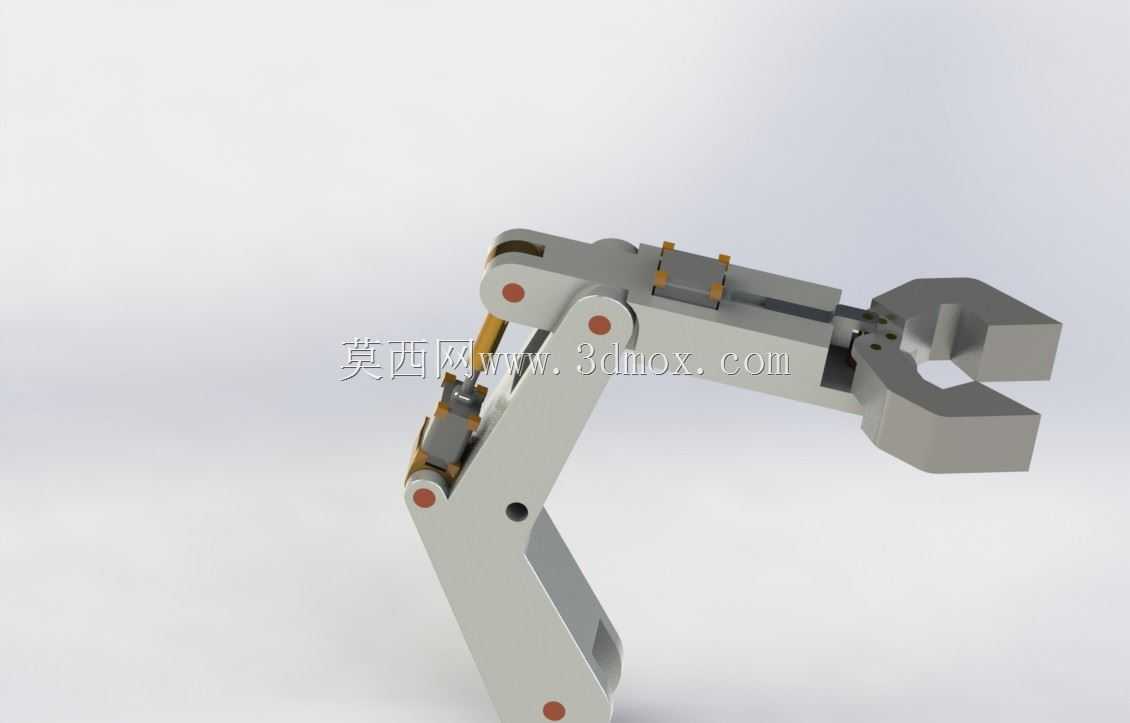

　　该结构呈现的是机器人末端执行器中常见的平行夹持爪，主要用于自动化产线对工件的抓取、定位、搬运与上下料作业。从渲染图可以看出，整体由基座、驱动安装区、左右夹指、铰接联动件、限位块及连接销轴构成，夹指呈对称布置，运动过程中通过中部联动机构保证两侧夹持动作同步，避免单侧偏摆造成工件受力不均。这类手爪在3C装配、小型零件转运、机床上下料、检测工位取放以及包装线分拣中都有较高使用频率，尤其适合规则块状件、轴类件、壳体件和小型工装夹具的抓取。

　　从结构布局看，基座承担安装与受力传递功能，上部预留驱动元件接入空间，可与气动手指、微型气缸或电动推杆配合；中部铰接区域通过销轴形成回转副，将驱动端的直线位移转化为夹指的开合动作。夹指外侧为较宽厚的刚性块体，内侧形成夹持工作面，这种设计在保证夹持开度的同时提高了指尖抗弯矩能力。顶部两块棕黄色限位件用于约束夹指闭合位置或缓冲行程末端，降低刚性碰撞带来的冲击，也可根据被夹工件尺寸更换限位垫或调整夹持行程。

　　建模时需要重点处理铰接点的同轴关系与运动干涉。左右夹指、联动板和基座之间存在多处销轴配合，孔位中心距直接决定开合轨迹与夹紧力方向；若中心距偏差过大，实际装配后会出现夹指不同步、卡滞或闭合间隙不均。夹指根部采用加厚过渡，避免在反复夹持载荷下形成应力集中；工作端面可根据需求加工成平面、V形面或带防滑纹表面，平面适合夹持方形壳体和规则料块，V形面更适合圆轴、圆柱销类零件。

　　安装边界方面，基座背部或底部应预留与机器人法兰盘、滑台模组或固定支架连接的安装孔位，设计时需确认螺栓孔分布圆、定位销孔位置以及手爪本体与周边设备的安全间距。夹指完全张开时，外侧轮廓会向两侧扩展，选型和三维布置时不能只看静态外形，还要按最大开度包络体校核干涉范围，尤其在机器人进入机床夹具、料盘分隔槽或检测治具内部时，需保留足够的侧向间隙。夹指闭合后，前端夹持面之间的最小距离决定可抓取工件的最小尺寸，张开极限则决定最大工件宽度。

　　驱动接入位置位于基座上方，实际应用中需结合驱动力计算夹持力。连杆机构存在增力或减力特性，铰接点越靠近驱动轴线，输出力与行程的关系越敏感；若追求大夹持力，可适当缩短受力力臂并提高驱动压力，但会牺牲部分开合行程；若需要抓取尺寸差异较大的物料，则应增大夹指开度并预留可更换指尖。对于精密装配场景，还可在夹持面增加聚氨酯垫、硅胶垫或尼龙垫，以提高摩擦并避免划伤工件表面；对于金属切削上下料场景，指尖材料可选用淬火钢或硬质合金镶件，以抵抗切屑磨损和油污环境影响。

　　整体外形呈紧凑方块式布局，适合在空间受限的机器人第六轴末端使用。基座内部容纳传动件，外部轮廓尽量减少突出结构，便于在多工位之间快速移动。三维设计过程中应同步建立开合状态装配体，分别检查完全张开、半程和完全闭合三个位置：一是检查联动板与基座槽口之间是否存在摩擦；二是检查销轴端部是否超出安装边界；三是检查驱动元件伸出后是否与夹指背部碰撞；四是检查工件被夹持后是否与基座前端面发生干涉。

　　该手爪的工程价值在于结构简单、动作直接、维护方便，通过更换指尖和调整限位即可适应多种物料。对于自动化设备开发者，可将其作为机器人末端工具的基础模块，再依据工件重量、表面状态、节拍和环境条件补充传感器、检测开关或快换法兰，形成完整的抓取单元。
