双孔铰接式机械连接支座结构

　　这款双孔铰接支座在中小型工业设备的传动链路里承担着载荷转接与活动铰接的核心作用，常见于轻工输送线的摆臂限位机构、小型工装夹具的翻转支撑端、通讯设备外置可调安装架以及自动化分拣设备的连杆从动端，日常工况下既要传递直线推拉载荷，也要适配小角度往复摆动的动作需求，避免刚性连接在设备运行振动中出现应力集中断裂的问题。

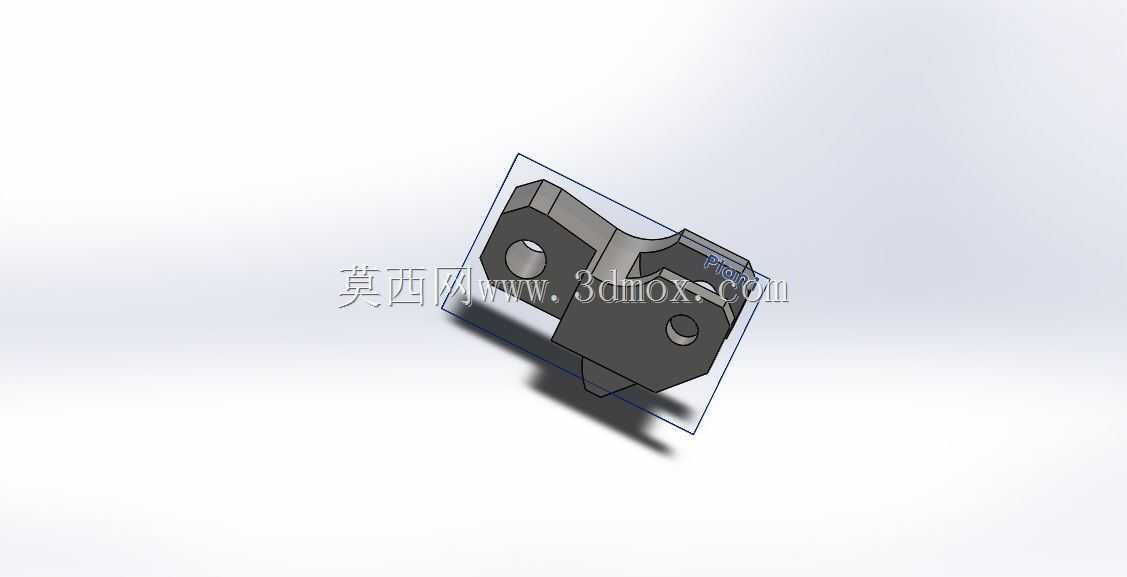

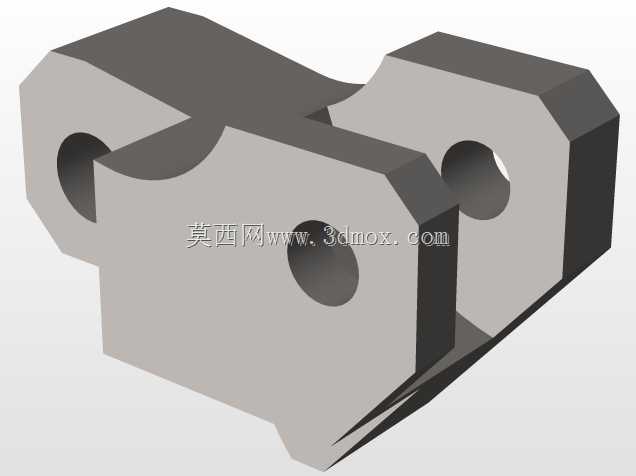

　　从结构功能来看，零件主体采用一体化块状构型，两侧对称开设同轴贯通圆孔，孔位可穿入铰接销轴，分别对接两侧联动杆件，中部的异形凸台与下沉卡槽用于匹配相邻构件的定位止口，装配时无需额外加装定位销即可快速完成对位，底部的平直安装面可贴合设备机架的安装基准面，侧边预留的锁紧平面能够配合紧定螺钉完成轴向锁止，防止销轴在往复摆动过程中出现窜动脱出。零件整体没有复杂的薄壁曲面，所有受力转角处都做了圆弧过渡处理，在长期承受交变拉压载荷的工况下，能有效分散孔位周边的集中应力，避免铰接孔边缘出现裂纹扩展。

　　设计过程中首先敲定的是两个铰接孔的中心距参数，这个尺寸直接决定了配套连杆的摆动行程与传动角范围，建模时优先约束两孔的同轴度与中心距公差，再向外延伸构建主体轮廓：主体厚度方向预留了足够的承压面，保证销轴穿入后和孔壁的接触面积满足面压要求，不会因为局部压强过大出现快速磨损；上下两侧的异形切边并非多余造型，一是为了避让周边摆动杆件的运动包络，防止机构运行到极限位置时发生硬碰撞，二是在非受力区域去除多余材料，在不降低整体结构强度的前提下控制零件自重，减少往复摆动时的惯性冲击。零件端部的小凸台结构对应机架上的限位槽，装配后可以限制支座自身的周向转动，让所有摆动动作都集中在铰接销轴的回转副上，大幅降低连接螺栓受到的剪切载荷。

　　安装边界层面，该支座的整体外轮廓尺寸适配常规40系列铝型材机架的安装间距，底部安装面的平面度要求控制在合理公差范围内，保证装配后和基准面完全贴合，不会出现局部悬空导致的受力偏载；两个铰接孔的内径按照常用标准销轴规格设计，孔壁预留了后续衬套压装的余量，长期运行磨损后只需更换铜衬套即可恢复配合精度，无需整体更换支座。零件的总宽度控制在相邻两个安装位的间隙范围内，摆动过程中两侧外边缘和周边设备构件的安全间隙预留充足，即使机构出现小幅过载形变也不会发生干涉卡滞。

　　实际建模验证阶段，需要重点核对铰接孔的配合公差、主体受力截面的厚度以及各避让缺口的位置，把零件放入完整的连杆装配体中模拟全行程摆动，逐一检查每个极限位置下和周边杆件、机架的间隙，确认不存在运动干涉后再出工程图投入加工。这类支座看似结构简单，却直接决定了整套连杆机构的运行可靠性，设计时既要保证受力截面的强度冗余，也要严格控制安装尺寸与配合精度，才能在长期交变载荷工况下保持稳定的铰接传动效果。
