压力机单次行程反向冲压成形工装

　　这套工装面向薄板冲压工序中的反向成形需求，核心目标是在压力机一次下行行程内完成常规正向冲压难以直接实现的反向拉深、翻边或局部成形动作。现场布置时，工装整体安装在开式或闭式压力机工作台面与滑块之间，下模座通过压板、T型螺栓固定在工作台上，上模座随滑块同步运动；安装边界需要依据压力机闭合高度、工作台孔位和滑块模柄接口进行校核，保证模具在最大开启状态下有足够取放料空间，在闭合终点时工作零件能够到达设定成形深度。

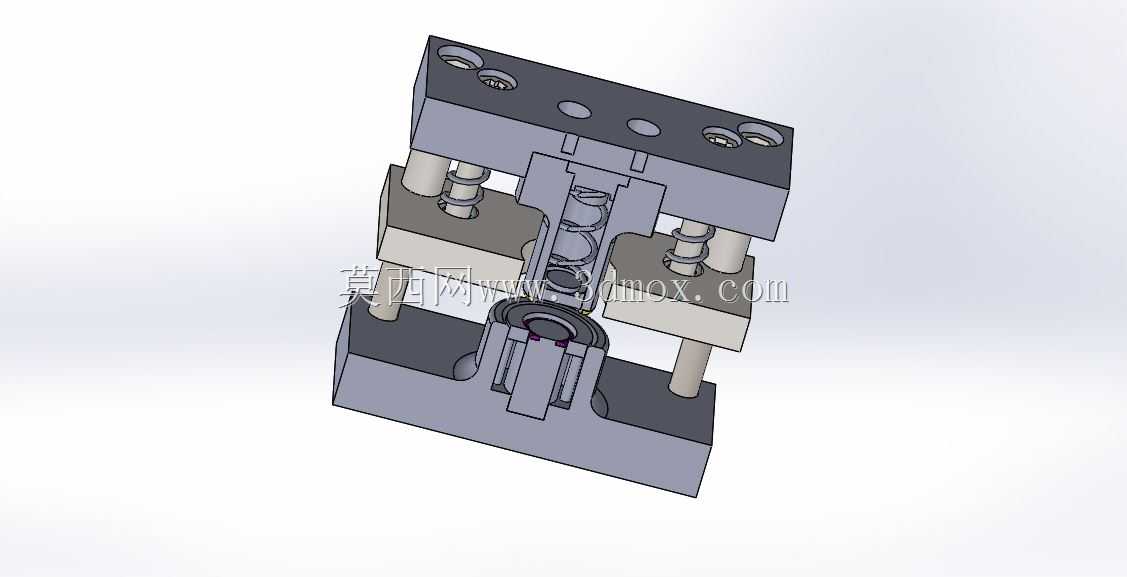

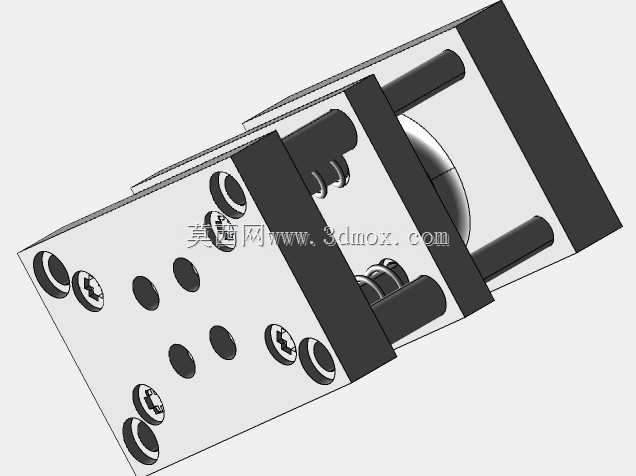

　　从结构组成看，工装采用上下两层模板配合多根导柱导向。导柱与导套承担横向定位作用，使凸模、凹模及压料部件在反复合模过程中保持稳定同轴关系，避免薄板成形时因偏移产生拉伤、起皱或尺寸超差。上模板布置有安装孔和连接面，用于与压力机滑块联接；下模板则承担凹模、定位块和退料元件的承载。模板之间设置弹性元件，可为压料、卸料或复位提供持续力，其预压量需要结合料厚、成形力和回弹趋势进行调整。

　　反向成形的关键在于运动转换与受力顺序。普通冲压往往由上模直接推动材料进入凹模，而该工装通过内部工作零件的相对运动，使材料在一次滑块行程中经历压料、反向流动、整形和退回多个阶段。压料面先接触板料，限制材料无序流动；随后成形部件作用于指定区域，使板材按预设轮廓发生塑性变形；接近下死点时，相关镶件完成局部整形，保证圆角、侧壁和底面尺寸稳定。上模回程后，弹性机构带动卸料与顶出部件动作，使工件脱离工作型面，便于人工或自动化取件。

　　在工艺应用上，这类结构适合需要反向凸包、反向拉深、阶梯成形或特殊朝向特征的薄板零件。设计时不能只关注成形零件本身，还要把材料流动路径放在整套模架中检查。板料从定位面进入变形区后，哪些区域以拉伸为主、哪些区域以压缩为主，决定了压边力和卸料力的分配。若压料过强，材料进料阻力增大，容易出现变薄超差；若压料不足，则法兰区易起皱，并可能在反向成形圆角处形成叠料。

　　建模过程中，工作型面应优先按照产品件的中性层或工艺面展开，再结合料厚方向生成凸、凹模间隙。圆角半径不能单纯按产品外观取小值，需要兼顾材料延伸率和模具寿命；对高应力区域，可在三维结构中设置镶块，以便后期修磨和更换。导向件、弹性件、紧固件和限位件的位置应避免与送料路径、取件空间干涉，尤其是在模具闭合时，所有活动部件都要保留安全间隙。

　　外形与安装方面，模座长宽尺寸取决于工件展开尺寸、压料面宽度以及压力机工作台规格；闭合高度则由模板厚度、导柱长度、成形行程和弹性件压缩量共同决定。下模座需要留出足够的排料和维护空间，上模座连接孔应与滑块槽距匹配。对于连续生产场景，还应在模型阶段检查模具吊运、装夹、板料定位和废料排出位置，使结构不仅能完成成形动作，也能满足车间安装、调试和长期维护的实际要求。
