机械通气机整机内部结构三维数模

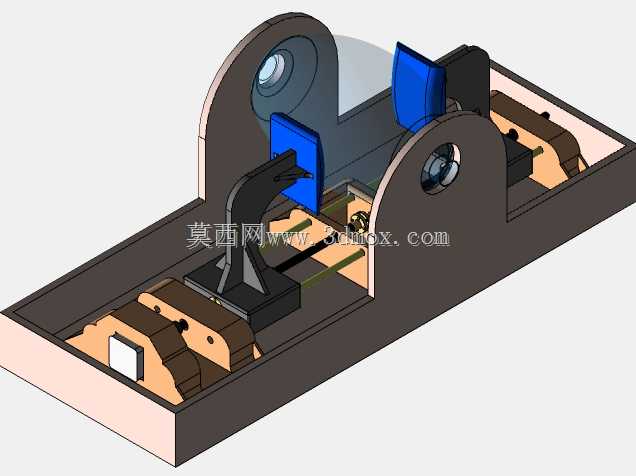

　　这套机械通气机三维结构以敞开式箱体承载全部风路、传动与执行部件，整体采用长条形底座作为安装基准，底座内腔预留了动力组件、摆臂机构、阀板组件和管路接口的布置空间，两侧立式支撑板向上延伸，形成对称的支撑框架，板面上开设圆形观察与轴系安装孔位，既承担转轴支承功能，也方便调试阶段观察内部联动状态。

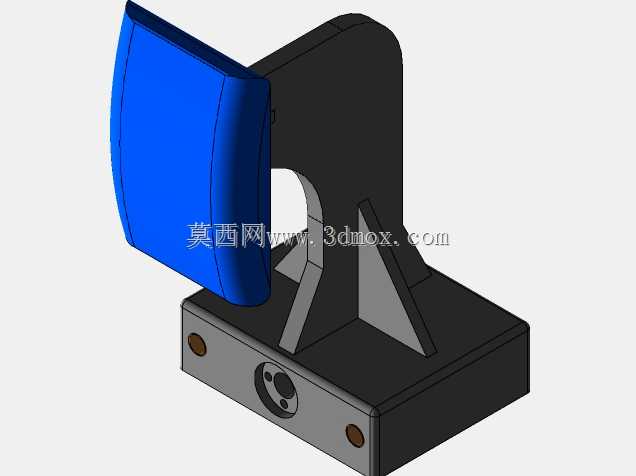

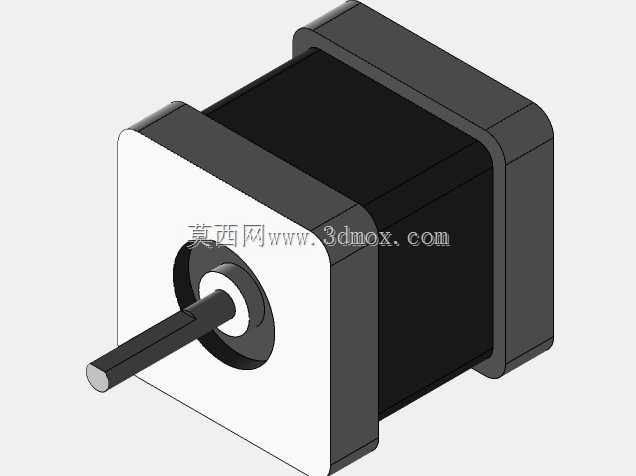

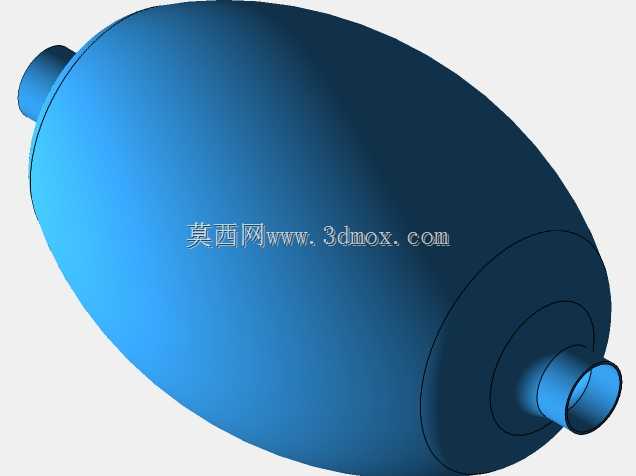

　　从实际使用场景看，这类机械通气装置可用于呼吸辅助设备的原理验证、教学演示以及小型风路控制机构的结构开发。设备运行时，底部动力件通过连杆、摆臂和滑块类构件把旋转运动转换为阀板的周期性开合或挤压动作，进而改变腔体内气体容积与流向，实现吸气、排气阶段的切换。蓝色阀板位于风路关键截面上，周围保留足够运动间隙，避免往复动作中与侧壁、支架发生干涉；黑色摆臂与支座承担力传递，铰接点位置按照行程需求布置，使阀板在限定角度内稳定翻转。

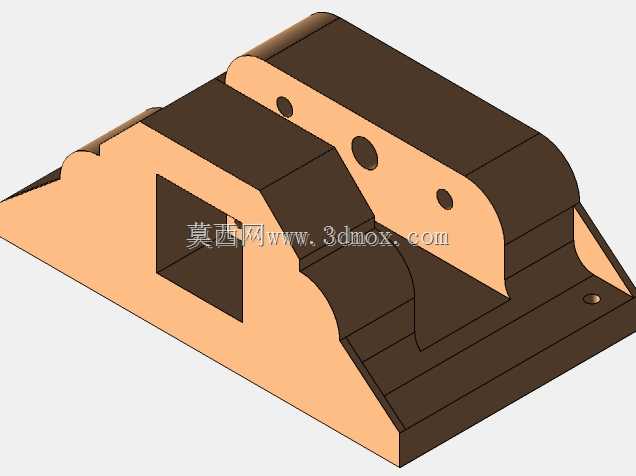

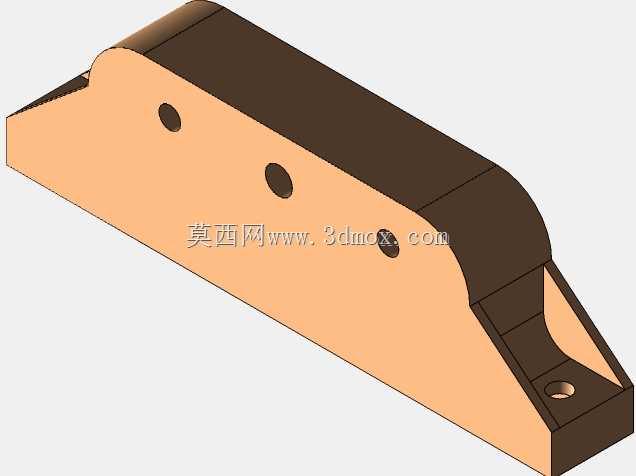

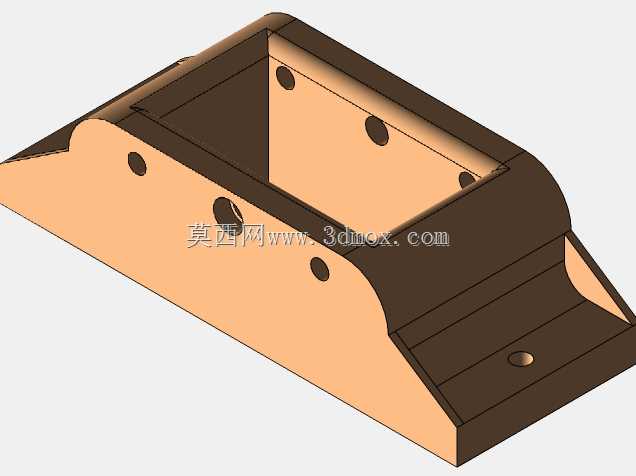

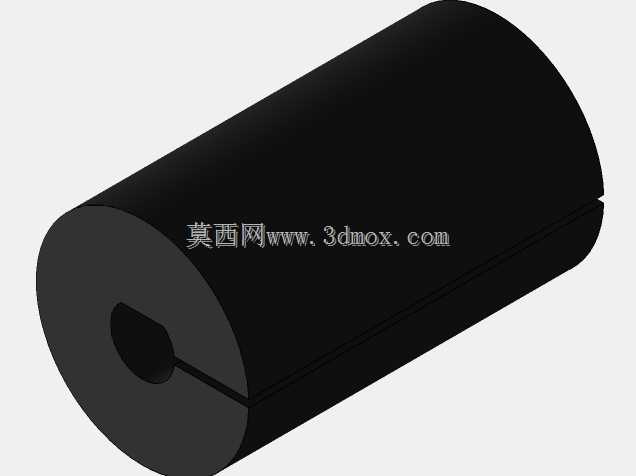

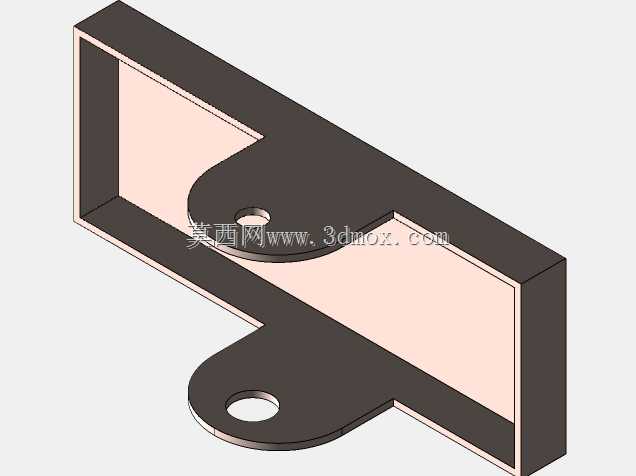

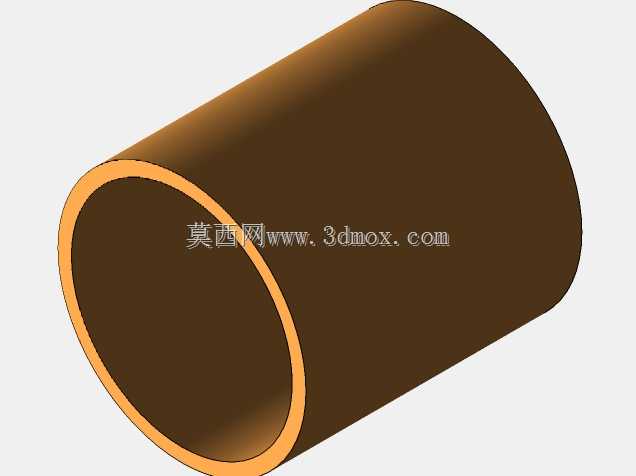

　　结构设计上，底座并非单纯外壳，而是集成了安装面、挡边、定位槽和组件容纳腔。底部左右两组棕褐色构件模拟了动力与传动模块的外轮廓，其外形贴合箱体内壁，能够在装配时快速确定放置边界；中部黑色支架通过底面平台固定，支架上方设置铰接轴，与摆臂形成可靠回转副。两侧立板与底板采用垂直装配关系，圆孔中心高度需要与摆臂转轴、风路轴线协同确定，若孔位偏差过大，会造成连杆卡滞、阀板密封面错位或驱动负载异常。

　　建模时应重点控制运动包络空间。阀板翻转区域不能布置刚性管路或线束，摆臂扫过范围内需保留均匀间隙；底座侧壁高度既要容纳组件，又不能过高影响维护拆装。整机外形可按紧凑型台式设备考虑，长度方向用于布置动力端与执行端，宽度方向满足双立板和阀板厚度，高度方向由立板圆弧轮廓决定。安装边界方面，底部平面应预留固定孔或减振垫位置，箱体开口侧可配合透明护罩，既保证演示时安全防护，又能直观看到机械联动过程。

　　风路设计与机械结构需要同步校核。阀板开启角度决定通气截面积，关闭位置则影响密封效果；铰接轴应靠近阀板受力中心，减少单侧弯矩。传动件之间采用销轴连接时，轴端需考虑挡圈、锁紧螺母或焊接限位，防止反复运动后松脱。对于面向医疗辅助场景的通气机构，还应在风腔内壁预留过滤件、稳压腔和传感器安装位，使机械动作能够与压力、流量监测配合。

　　该数模把箱体、支架、摆臂、阀板、动力模块和观察孔完整表达出来，适合用于装配关系检查、运动干涉分析、加工件尺寸推导以及非标通气设备方案沟通。工程人员可在此基础上补充密封件、紧固件、驱动参数和外罩造型，进一步形成可加工、可装配的详细设计方案。
