小型单缸内燃机剖面结构三维设计

　　这套三维结构完整呈现了一台小型风冷单缸内燃机的内部装配关系，从整机布局来看，整机采用立式缸体搭配侧置输出轴的布置形式，底部由两组对称的立式支撑脚承担整机承重，支撑脚预留螺栓过孔，可直接固定在试验台架、小型动力设备机架或者教学演示台面上，安装基准面以支撑脚底面为统一找平基准，安装时无需额外加装复杂转接底座，适配小型动力单元紧凑布置的使用需求。

　　从实际应用场景出发，这类小排量内燃机常作为小型通用动力源，配套在微型耕作机具、便携发电机组、小型航模船模动力测试台、院校机械原理教学教具以及小型工程机械辅助动力单元中，整机结构拆解后可以清晰展示四冲程内燃机的核心运动逻辑：顶部黄色缸头部分集成散热鳍片与气门安装位，缸筒外壁布满环形散热肋条，依靠空气对流带走燃烧做功产生的热量，不需要额外配置水冷管路、散热水箱与循环水泵，大幅简化了外围附属结构，在野外无持续供水、维护条件有限的作业场景下，风冷结构的故障率远低于同功率水冷机型。

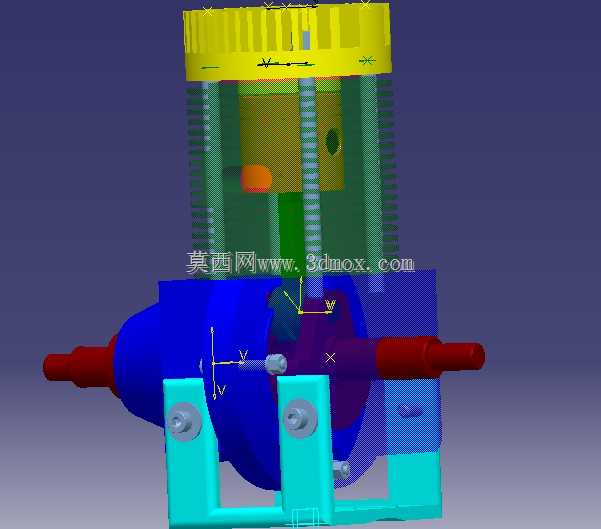

　　内部运动组件的装配关系在模型中做了半透明可视化处理，曲轴横向贯穿蓝色曲轴箱腔体，两端输出轴伸出箱体两侧，其中一端可外接负载飞轮或者传动带轮，另一端预留启动机构连接位；活塞组件置于缸筒内部，通过连杆与曲轴曲柄销形成曲柄连杆机构，将活塞的往复直线运动转化为曲轴的旋转扭矩输出。建模过程中所有运动副的配合间隙都按照小型内燃机的常规装配公差预留：活塞与缸壁之间保留热膨胀间隙，连杆大头与曲柄销、小头与活塞销均设置转动配合余量，曲轴两端与箱体轴承位的同轴度在装配约束中做了对齐限定，避免实际运转过程中出现运动干涉。

　　外形尺寸边界方面，整机高度方向从支撑脚底面到缸头顶面为最大竖向尺寸，横向沿曲轴轴线方向为整机最大长度，前后方向以缸体散热鳍片的外边缘为宽度边界，支撑脚的两个安装孔孔距按照通用小型机架的安装孔位规范设定，现场安装时螺栓从支撑脚上方穿入、下方锁止螺母即可完成固定，缸头顶部预留的安装位可以适配火花塞、减压机构等附件，曲轴箱侧部的开孔对应机油加注口、油位观察孔的位置，日常维护时不需要拆解整机即可完成机油更换与油位检查。

　　设计思路上优先兼顾了结构直观性与工程实用性：外部散热鳍片的排布密度按照缸体不同区域的热负荷分布设定，燃烧室周边的鳍片间距更小、换热面积更大，曲轴箱区域因为热负荷较低，鳍片数量相应减少，既控制了整机整机重量，也避免了不必要的材料浪费。两侧支撑脚采用折弯式立板结构，根部做加强圆角处理，承受整机运转产生的往复振动时不会出现根部应力断裂，支撑脚与曲轴箱箱体的连接位采用一体化建模，减少了装配零件数量，降低了小型动力单元的装配复杂度。

　　针对教学演示场景，这套剖面化的结构可以直接用于讲解内燃机的做功循环：进气冲程活塞下行、混合气进入缸体，压缩冲程活塞上行压缩油气混合物，点火燃烧后高压气体推动活塞下行输出动力，最后排气冲程将废气从缸头排气道排出，所有零部件的相对位置、运动路径都在三维装配环境中完成了干涉检查，不存在零件碰撞、装配错位的问题，既可以作为动力设备选型阶段的结构参考，也可以作为非标小型动力机组开发时的布局参照，帮助结构工程师快速评估整机安装空间、动力输出接口位置与外围附件的布置可行性。
