阿尔法型斯特林动力演示装置

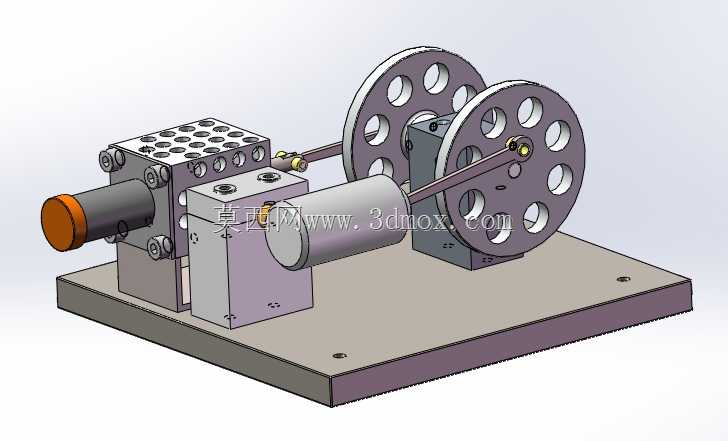

　　这套阿尔法构型斯特林动力装置采用双缸分立布置，将热端膨胀腔与冷端压缩腔沿轴向错开安装，通过相位差布置的曲柄连杆机构把两个活塞的往复直线运动转化为飞轮端的连续旋转输出。整机底座采用整块矩形平板铣削成型，四角预留沉头安装孔，可直接固定在实验台架或教学展示台面上，底座厚度兼顾刚性与减振需求，运行时不会因曲柄往复惯性力产生明显晃动。

　　热端缸体外侧布置密集阵列式散热鳍片，扩大与环境空气的接触面积，加速冷端热量散出，维持冷热腔之间稳定的温度梯度；冷端缸体为光滑圆柱腔体，两端通过法兰端盖密封，端盖上的紧固螺栓沿圆周均布，保证腔体承压均匀。两根活塞杆从缸体端盖中心的导向套伸出，导向套内置耐磨衬套，约束活塞杆的径向跳动，保证往复运动同轴度，降低活塞环与缸壁的偏磨风险。

　　传动侧配置两片大直径镂空飞轮，轮盘沿圆周开设多组圆形减重孔，在保留足够转动惯量的前提下削减飞轮自重，镂空结构同时减少旋转风阻。两片飞轮通过键连接固定在同一根主轴上，主轴由立式轴承座支撑，轴承座底部带定位凸台，嵌入底座的定位槽内保证主轴与缸体轴线的平行度。两根连杆分别连接热、冷缸活塞杆与主轴上的两个偏心曲柄销，两个曲柄销呈90度相位角布置，匹配阿尔法斯特林循环的活塞运动相位要求，保证热力循环顺畅衔接。

　　从实际应用场景来看，这类装置主要用于高校工程热物理课程的热力循环演示，可直观展示外燃式热机将热能转化为机械能的完整过程，也可作为小型余热回收试验的动力端，适配低品位热源驱动的分布式发电试验平台。结构设计上全程采用模块化拆分思路，缸体、轴承座、飞轮、底座均为独立可拆部件，维护时可单独拆解密封端盖更换活塞密封件，无需整体拆解传动机构；所有运动副的润滑点都预留了注油位置，连杆大头与曲柄销的配合面采用轴瓦结构，长期运行磨损后可单独更换轴瓦。

　　安装边界方面，整机长度方向以底座两端面为极限，宽度方向不超出飞轮外缘，高度方向最高点为飞轮轮缘顶部，台面安装时只需在底座四角对应位置开设螺栓过孔即可完成固定，外接热源仅需对准热端缸体的加热端面，冷端可自然对流散热或外接小型冷却风扇强化换热。主轴输出端可外接小型发电机、转速传感器或负载轮，方便测试不同温差下的输出扭矩与转速特性，整套机构运动逻辑清晰，零件加工工艺性好，多数结构件可通过常规铣削、车削工序完成加工，适合作为机械结构设计、热力系统集成的参考样机。
