PCB测试工位垂直水平姿态转换工装

　　在消费电子主板、通讯模组PCB的量产测试环节，产线工位经常面临两种操作需求：垂直立板状态下完成插针对接、接口插拔、信号探针压合，水平平放状态下执行外观目检、元件焊点扫描、功能烧录与恒温老化前置摆放。常规测试台只能固定单一姿态，操作人员反复手动翻转裸板极易磕碰板边贴片元件，探针座对位偏移还会造成测试误判，这套姿态转换工装正是为解决该工位痛点开发的机械结构。

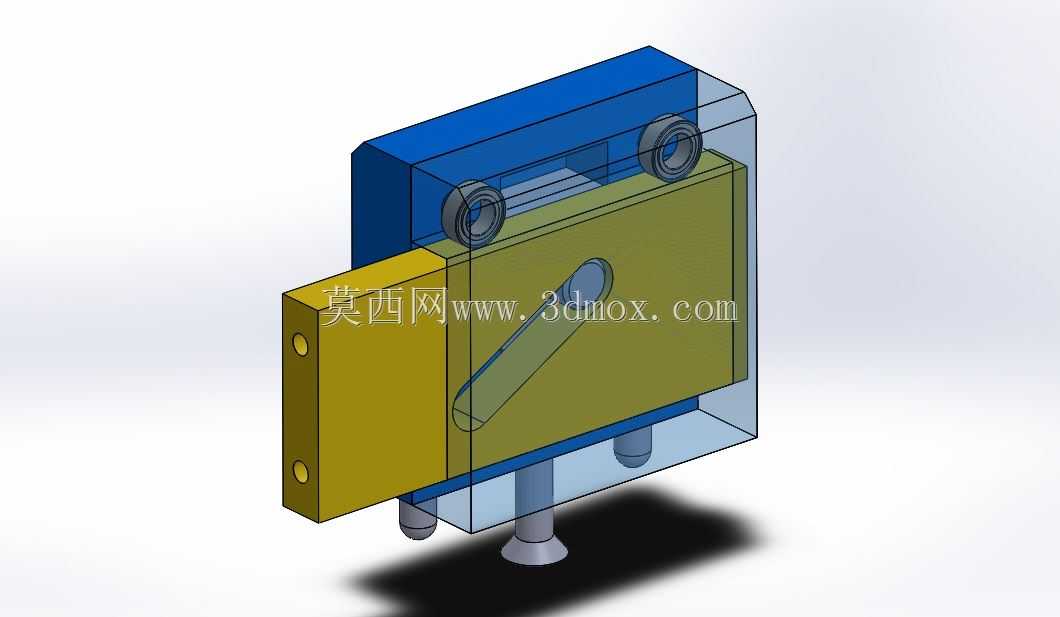

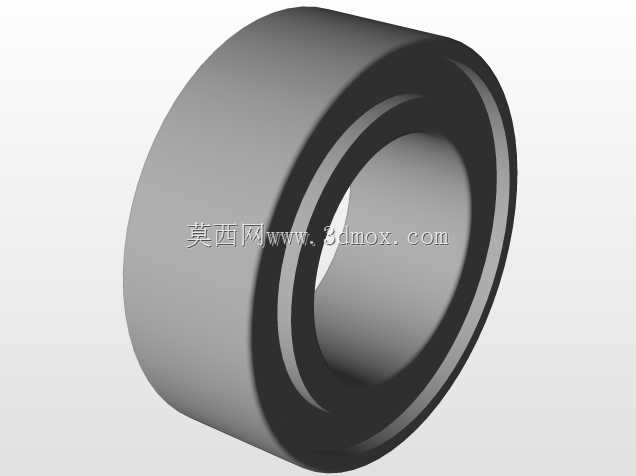

　　从实际产线布局来看，该工装直接架设在测试流水线的接驳工位旁，整体外轮廓采用紧凑的长方体包覆式框架，主体框架做透明防护壳示意，内部容纳姿态切换的联动构件，框架顶部集成两个深沟球滚轮，滚轮轴线平行于工装宽度方向，当PCB载板从上层流水线垂直送入时，滚轮作为导向承托件，抵消立板下滑的侧向冲击力，避免板边直接撞击硬质框架。工装底部伸出三根带圆盘底座的支撑支脚，支脚高度可调，安装时支脚底面贴合测试台台面，三个支撑点形成稳定三角支撑，即便载板带板重量达到两公斤，切换姿态过程中整机也不会出现倾覆偏移；支脚的安装边界预留了台面孔位避让空间，台面M6固定孔距在120mm以内均可直接锁附，不需要额外加工转接板。

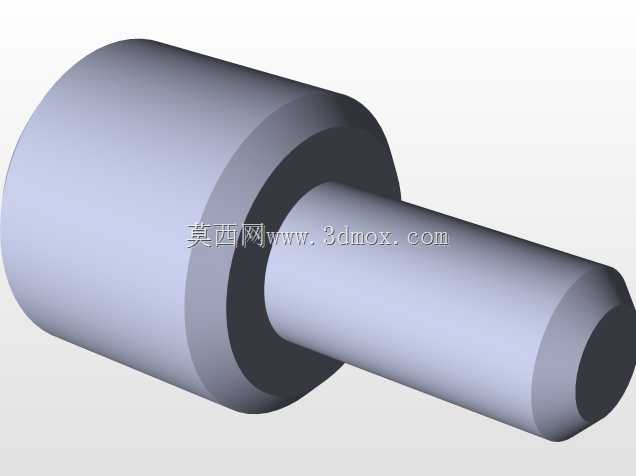

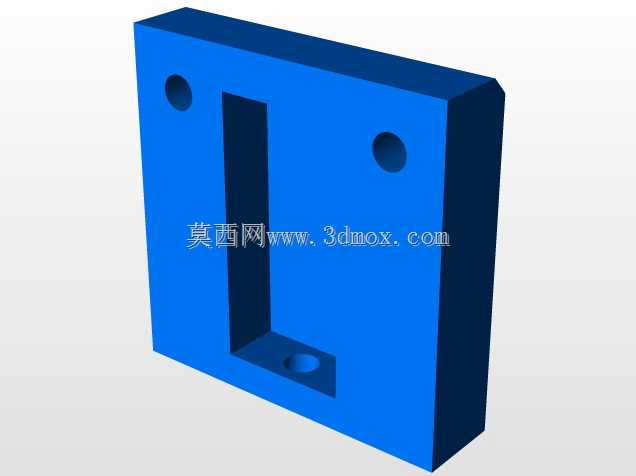

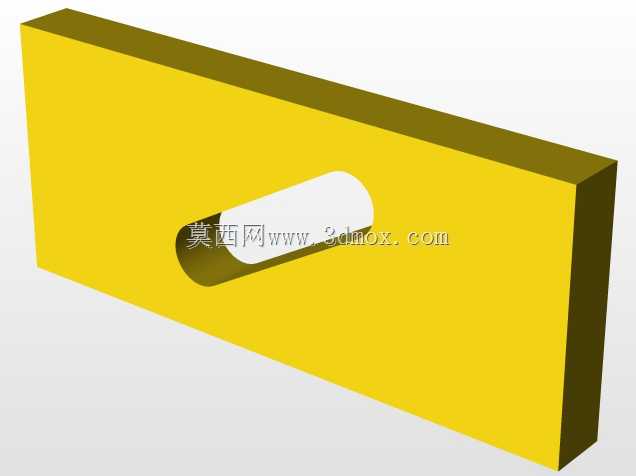

　　结构功能层面，工装内部的黄色主体滑块是姿态执行核心，滑块板面开设长条形斜向导槽，导槽与内置的滑动销配合，当外部驱动力推动滑块沿框架纵向移动时，斜槽会将直线推力转化为载板的回转力矩，让夹持在工装前端的PCB载板从垂直竖立状态平缓转动90度至水平平放状态，整个运动行程无硬限位撞击，运动轨迹经过校核，转动过程中载板上最高的贴片元件距离框架内壁始终保留3mm以上安全间隙，不会刮蹭电容、连接器等突出元器件。蓝色后侧基座作为整个机构的安装基准，基座背面预留标准螺孔，可直接固定在测试台的立面上，也可搭配平移滑台实现工位前后进给，适配不同长度PCB的测试探针行程需求。

　　设计思路上，这套机构没有采用复杂的电机驱动方案，纯机械斜槽导向的结构完全适配测试工位的手动操作节奏，操作人员只需轻推载板即可完成姿态切换，不需要接入气路、电路，在无尘测试车间内避免了管线布线的麻烦，也不存在电气干扰敏感测试信号的问题。框架的透明护罩设计一方面可以直观观察内部滑块、导槽的运行状态，日常维护时直接掀开护罩就能给导槽涂抹润滑脂、检查滑动销磨损量，另一方面护罩将运动构件完全封闭，防止测试过程中产生的焊渣碎屑、灰尘落入导槽造成卡滞。

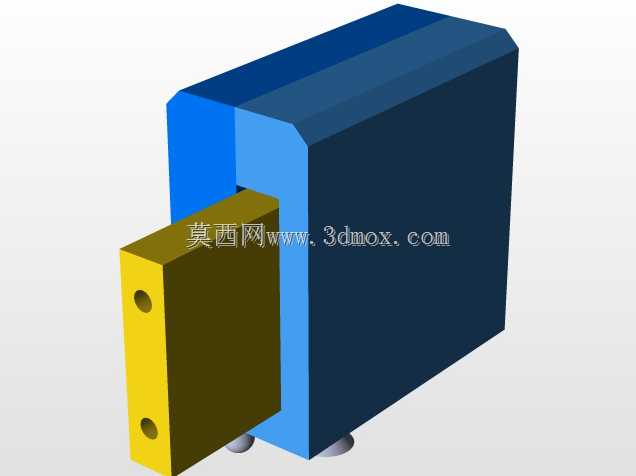

　　从安装边界校核维度，工装整体宽度控制在180mm区间，深度140mm，高度210mm，在排布多工位测试线时，相邻两套工装的中心距只需预留220mm即可满足操作人员手部操作空间，不会出现工位干涉。前端黄色立板上开设两个定位销孔，可快速更换不同PCB型号对应的载板夹板，换型时只需松开两颗紧固螺丝，十分钟内就能完成不同尺寸主板的工装适配，覆盖手机主板、路由器模组、小型电源板等多类电子产品的测试姿态切换需求。滚轮采用包胶材质，接触PCB板边时不会划伤阻焊层，底部支撑脚的圆盘底座增大与台面的接触面积，即便测试台表面有轻微油污也不会出现滑移。整套机构的运动间隙控制在0.2mm以内，姿态切换重复定位精度满足测试探针的对位公差要求，不会因为反复切换造成探针偏移、测试接触不良的问题。
