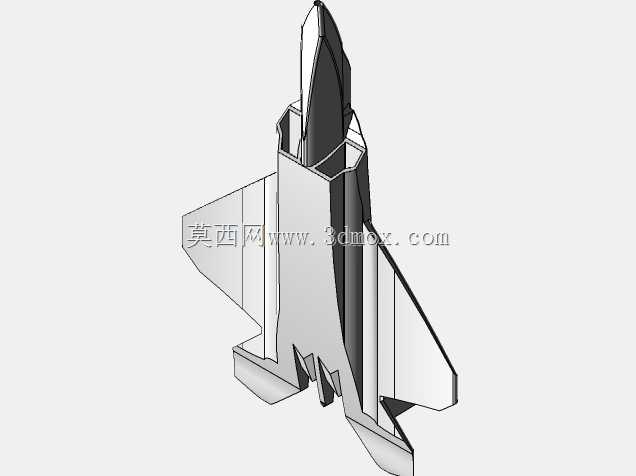

F22隐身战斗机整机外观结构数模

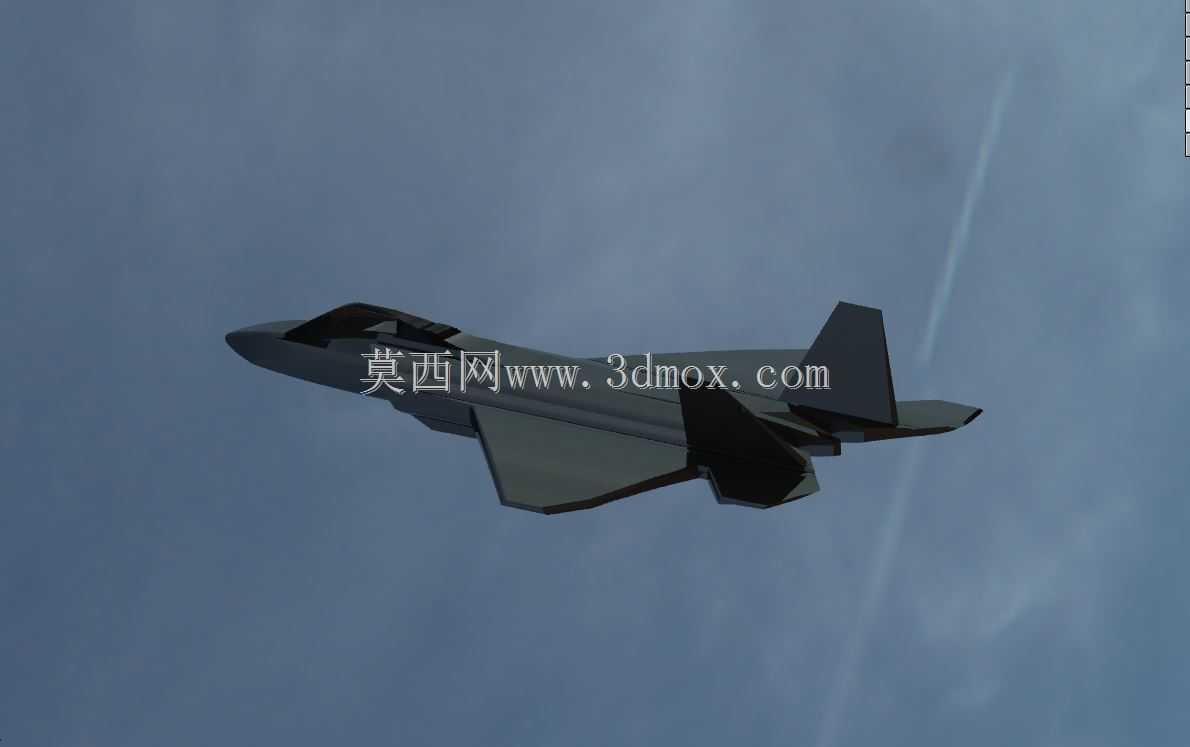

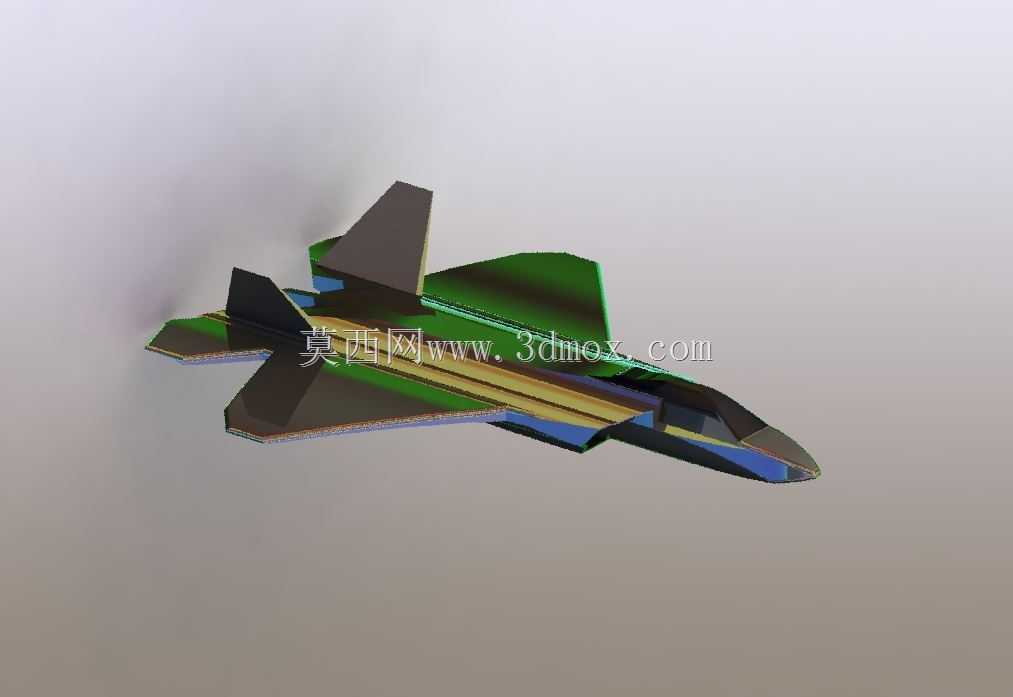

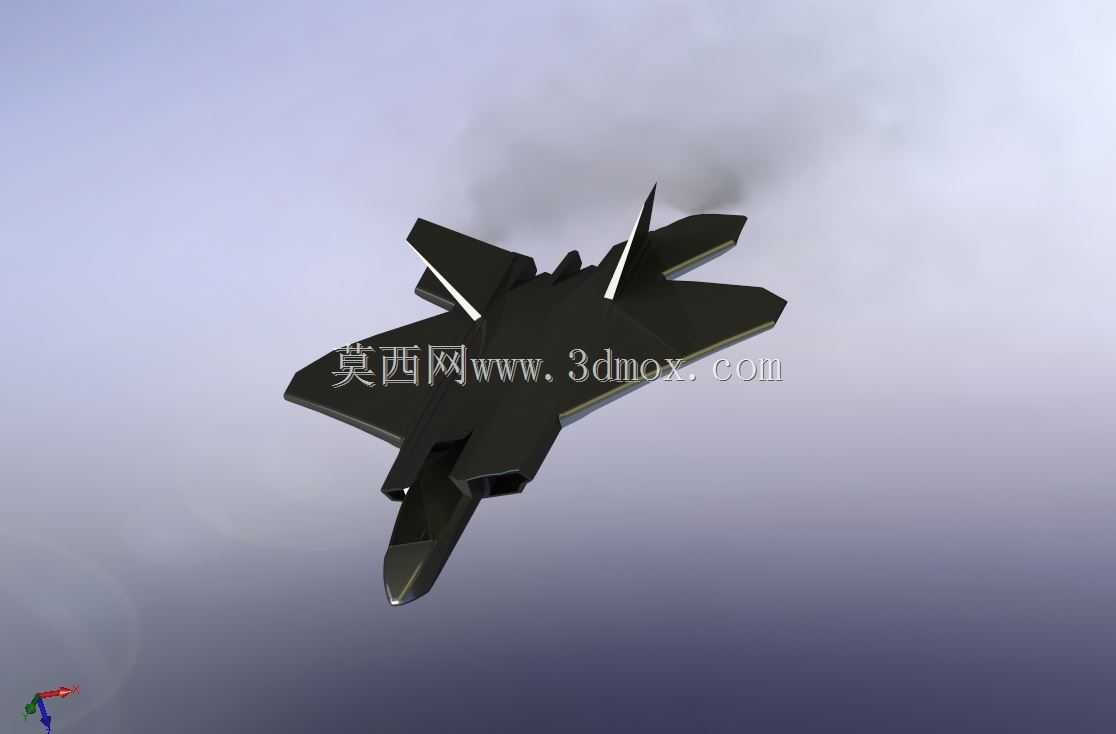

　　该数模围绕第五代制空战斗机的整机外观与核心结构展开，还原了F22猛禽战机的低可探测性气动布局，覆盖机身、菱形机翼、全动平尾、双垂尾、二元喷口、座舱盖与机载挂点等全部外轮廓特征，可用于航空装备结构认知、气动方案推演、展陈演示与教学实训场景。在实际工程应用中，这类整机外观数模常作为航空科普展项的三维底模，配合渲染流程输出飞行姿态、地面停机等不同工况的展示画面；也可在院校航空概论课程中，用来拆解讲解隐身战机的外形设计逻辑，帮助结构设计从业者理解翼身融合、平行棱边设计对雷达反射特征的影响。

　　从功能特性来看，整机采用双发重型制空战机的布局思路，机身中段为主承力舱段，预留进气道、发动机舱与内部弹舱的空间边界；两侧进气口采用斜切菱形截面，兼顾大迎角进气效率与侧向隐身修形；机翼为后掠切尖菱形翼，翼身融合过渡平滑，既降低跨音速飞行阻力，也减少外表面直角反射结构；水平尾翼为全动式设计，可在大机动工况下提供足够操纵力矩；双垂尾外倾布置，垂尾后缘与机翼、平尾的棱边保持平行，把雷达反射波集中到少数非威胁方向。尾喷口为二元收敛扩张结构，喷口截面做扁平化修形，既能遮挡发动机涡轮端面，也可配合后机身混流降温，降低红外特征。机头截面为菱形尖锥，座舱盖采用整体式水泡造型，表面与机身蒙皮顺滑衔接，避免台阶带来的额外信号反射。

　　设计思路上，数模优先保证整机比例与外表面连续性，机身长细比、机翼后掠角、垂尾外倾角、平尾安装位置均参照实机外观关系搭建；棱边转折处做统一角度控制，所有口盖、舱门边缘尽量对齐主反射棱边方向。机身下部预留内埋弹舱的舱门轮廓，起落架舱位置也在机身与翼根交接处留出对应边界，方便后续细化起落架收放机构时直接对接安装空间。建模过程中将机翼、平尾、垂尾等翼面分别做成独立实体，便于后续调整翼型厚度、舵面偏角；进气道与尾喷口沿机身轴线贯通，可在后续仿真前处理中抽取流道，开展外流场与进排气匹配分析。

　　外形与安装边界方面，整机以机身轴线为装配基准，机头至尾喷口保持纵向对称；机翼根部与机身中段融合，翼下未设置突出外挂物，保持隐身构型下的干净气动外形；垂尾根部安装于发动机舱外侧，外倾角度避开正侧向入射方向；平尾布置于尾喷口两侧后下方，偏转行程范围内不与垂尾、喷口发生干涉。座舱盖高出机身脊线，保证飞行员前向与侧向视野，同时其根部与蒙皮接缝控制在同一修形曲面内。起落架布局对应前三点式形式，前起落架位于机头下方舱段，主起落架收纳于翼根与机身交接区域，收放路径需避开进气道和主承力框。整机外表面分割为机身蒙皮、翼面、舵面、座舱、喷口等若干装配单元，各单元之间保留合理分模与装配间隙，既满足外观展示的顺滑要求，也为后续结构细化、运动机构定义和工程图输出留出完整基准。
