双爪联动式圆柱夹持工装结构

　　这套夹持机构在自动化产线和小型装配工位里属于很常见的末端执行部件，主体采用圆柱套筒式布局，后端预留标准安装接口，可直接对接机械手末端法兰、固定工作台支架或者专用检测工装的伸出轴。实际使用场景中，它常被布置在小件上下料工位、轴类零件转运工位以及需要稳定托持细长工件的加工辅助环节，依靠两侧对称布置的夹爪完成对工件的抱持与定位，避免工件在搬运、翻转或检测过程中出现偏摆、脱落。

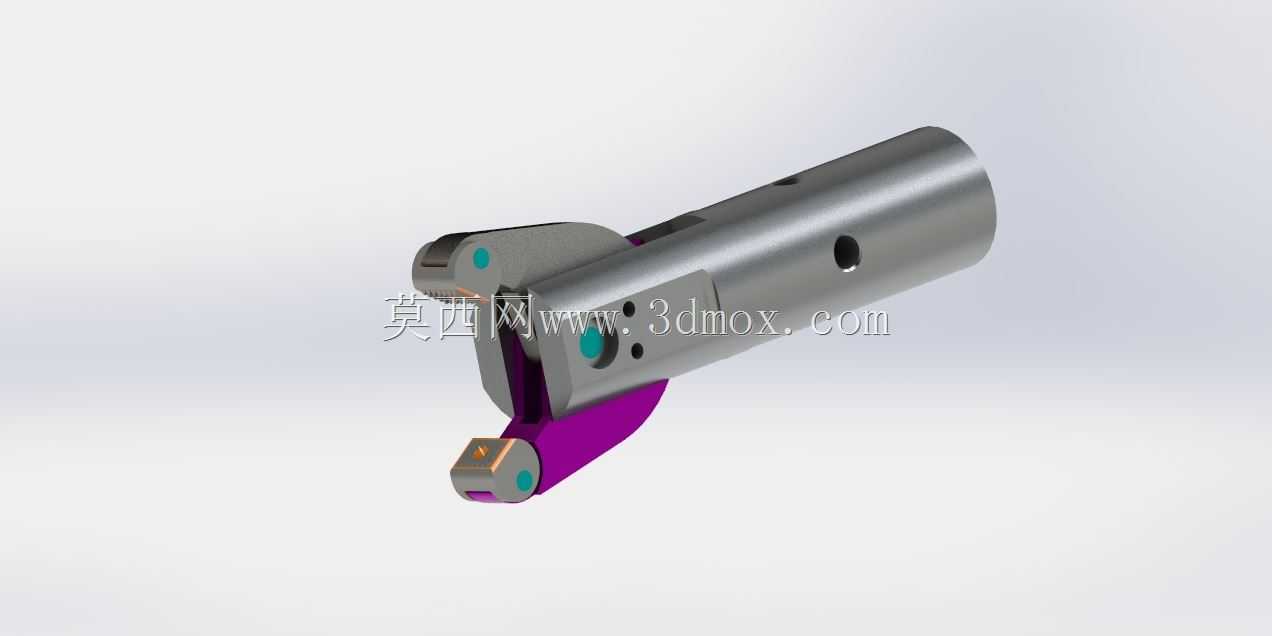

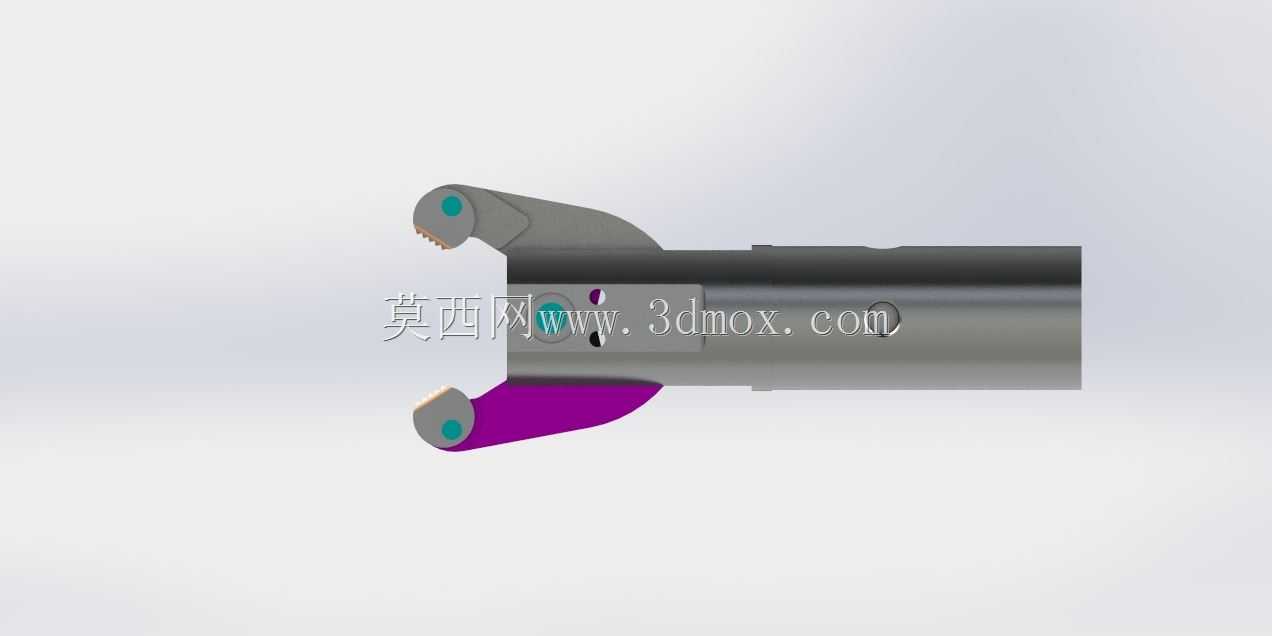

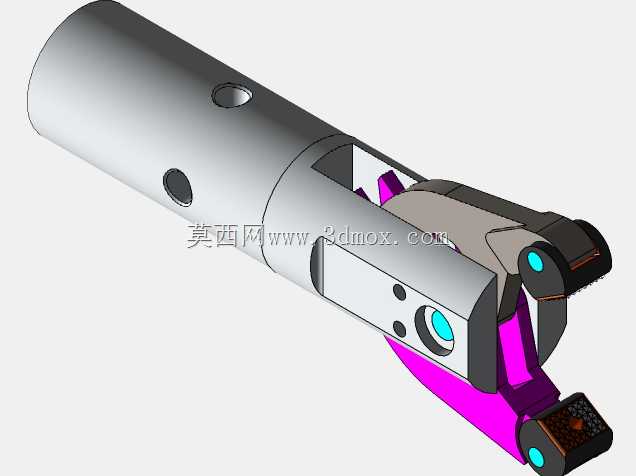

　　从结构布局上看，圆柱筒体作为整个部件的承载基体，筒壁上加工有若干径向通孔与定位销孔，这些孔位既承担内部联动杆件的导向作用，也为整体安装提供锁紧固定点。筒体前端延伸出夹爪安装座，两个夹爪分别铰接在支座两侧，夹爪工作端设计有贴合工件轮廓的卡口，卡口处嵌入硬质接触垫块，垫块表面做防滑处理，夹紧时既能增大摩擦系数，又能避免直接夹伤工件表面。夹爪与筒体之间设置紫色的联动摆臂，摆臂通过销轴与夹爪、内部驱动件相连，当内部推杆产生轴向位移时，摆臂绕铰接点转动，带动两个夹爪同步开合，保证两侧夹持力对称、夹持中心始终与筒体轴线重合。

　　设计思路上优先考虑了对中精度与动作同步性。常规单爪侧压机构容易出现工件被推离基准轴线的问题，而这种双爪联动方案让两侧夹爪的行程完全由同一套摆臂机构约束，开合过程中夹爪运动轨迹对称，工件被夹持后自然落在筒体中心轴线上，省去了额外的对中调整工序。筒体上分布的小孔并非随意布置，靠近前端的孔用于穿入限位销，约束内部推杆的最大行程，防止夹爪过度张开或闭合超程；中部的孔为减重与观察孔，装配时可通过孔位观察内部联动件的装配位置，设备维护时也能经由这些孔位加注润滑脂，降低铰接销轴的磨损速率。

　　外形尺寸方面，整体呈细长圆柱形态，筒体直径控制在适合常规小型机械手负载的区间，轴向长度兼顾内部驱动件的布置空间与夹爪开合所需的摆臂行程，安装时筒体后端作为主要配合面，可插入配套支座的圆孔内，再经由筒壁的径向孔拧入紧定螺钉完成周向与轴向固定，安装边界清晰，外围不需要预留过大的操作空间，夹爪完全张开时两侧外伸尺寸也在紧凑工位的允许范围内，不会和周边料道、传感器支架产生干涉。

　　夹爪末端的接触块采用可更换设计，当夹持不同直径规格的工件时，只需更换对应卡口轮廓的接触块，不必整体拆卸夹持器主体，适配多品种小批量的生产需求。铰接位置全部采用销轴配合，销轴两端做轴向限位，长期往复动作后若出现间隙，可通过更换销轴或衬套恢复配合精度，维护成本较低。筒体表面的金属质感处理也兼顾了车间环境下的防锈需求，外露的摆臂与夹爪部件轮廓做了倒角过渡，没有尖锐棱角，减少操作人员调试设备时的磕碰风险。

　　在工位匹配上，这类夹持器既可以配合气动推杆使用，将气缸内置或外接在筒体尾端，通过气压驱动推杆往复运动实现夹爪自动开合；也可以适配手动推拉机构，用于简易工装的手动夹紧工位。联动摆臂的力臂比例经过匹配，夹爪闭合时能够在接触块处产生足够的夹紧力，针对质量较轻的轴类、套类小件，夹持稳定性完全满足转运和定位要求，同时不会因夹紧力过大造成薄壁工件变形。整体结构没有复杂的异形曲面，加工工艺性好，筒体可采用棒料直接车削成型，夹爪与摆臂通过铣削即可完成轮廓加工，适合常规机加工车间自制或批量配套生产。
