卧式活塞式灌装执行机构三维结构

　　该结构为卧式布局的活塞式灌装执行单元，主要面向中小剂量流体、半流体物料的定量灌装作业场景，常见于食品饮料、日化洗护、医药制剂等行业的瓶装、袋装灌装生产线工位，可适配低粘度水剂到中等粘度膏体的物料输送计量需求，相比立式灌装结构，卧式布局的驱动组件与料筒平行排布，能有效压缩设备竖直方向占用空间，便于在现有生产线架体上进行嵌入式安装，也方便操作人员对料筒、活塞密封件进行日常清洁与更换维护。

　　从功能实现逻辑来看，该结构依靠活塞在料筒内的往复直线运动完成物料的抽吸与推送定量：当活塞向后回程时，料筒内腔形成负压，进料阀开启、出料阀关闭，待灌装物料从储料单元被吸入料筒内腔；当活塞向前推进时，进料阀关闭、出料阀开启，料筒内的物料被活塞以稳定压力推送至灌装头，注入下方待灌装容器内，单次推送的容积由活塞的行程距离决定，可通过调整驱动端的行程限位位置，灵活适配不同灌装剂量的生产需求，计量精度受活塞密封性能、行程定位精度影响，常规加工装配条件下可控制在±0.5%以内，满足多数常规灌装工艺的精度要求。

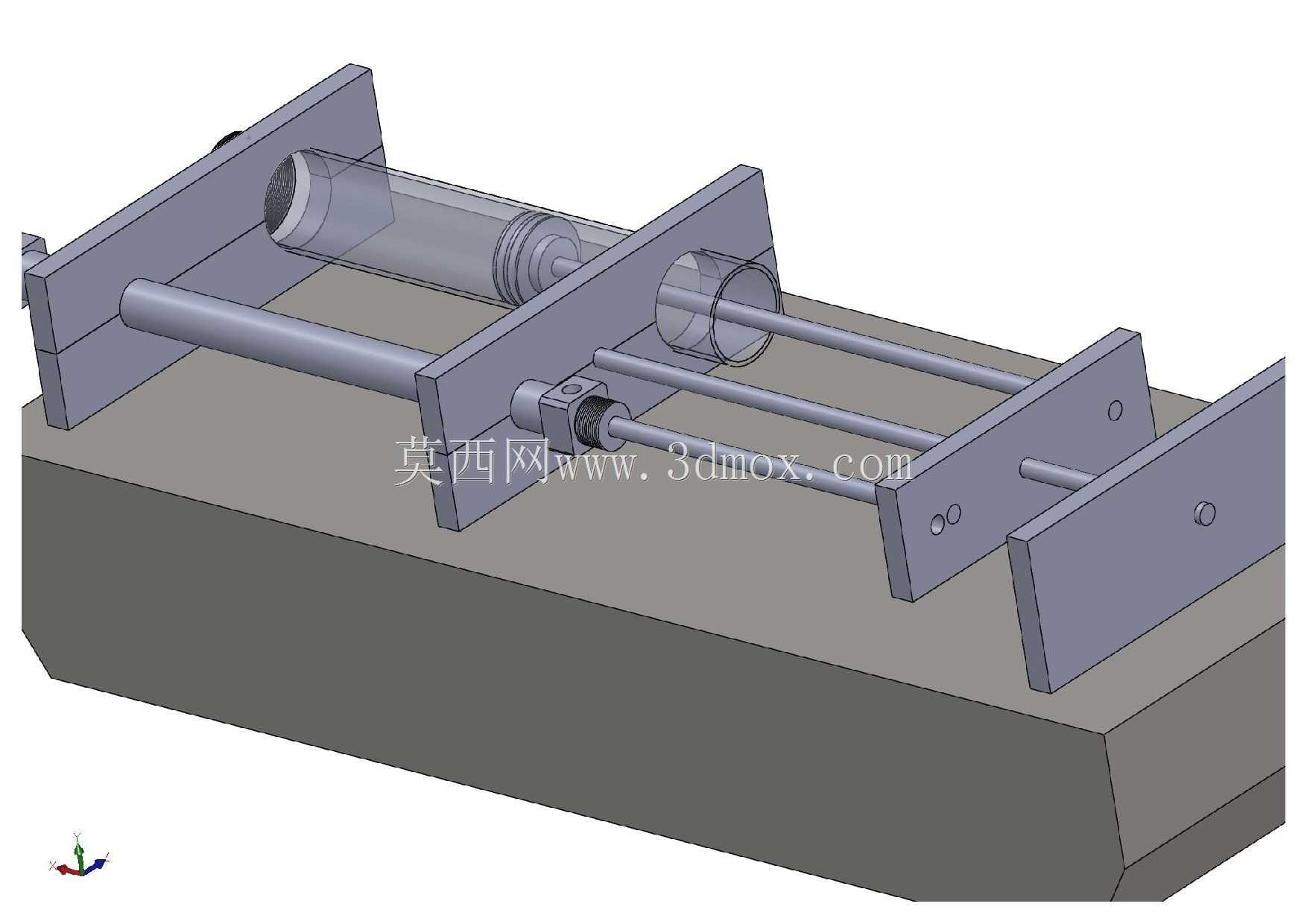

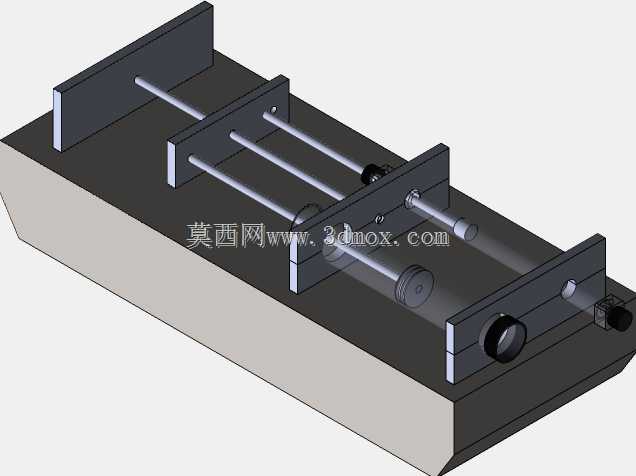

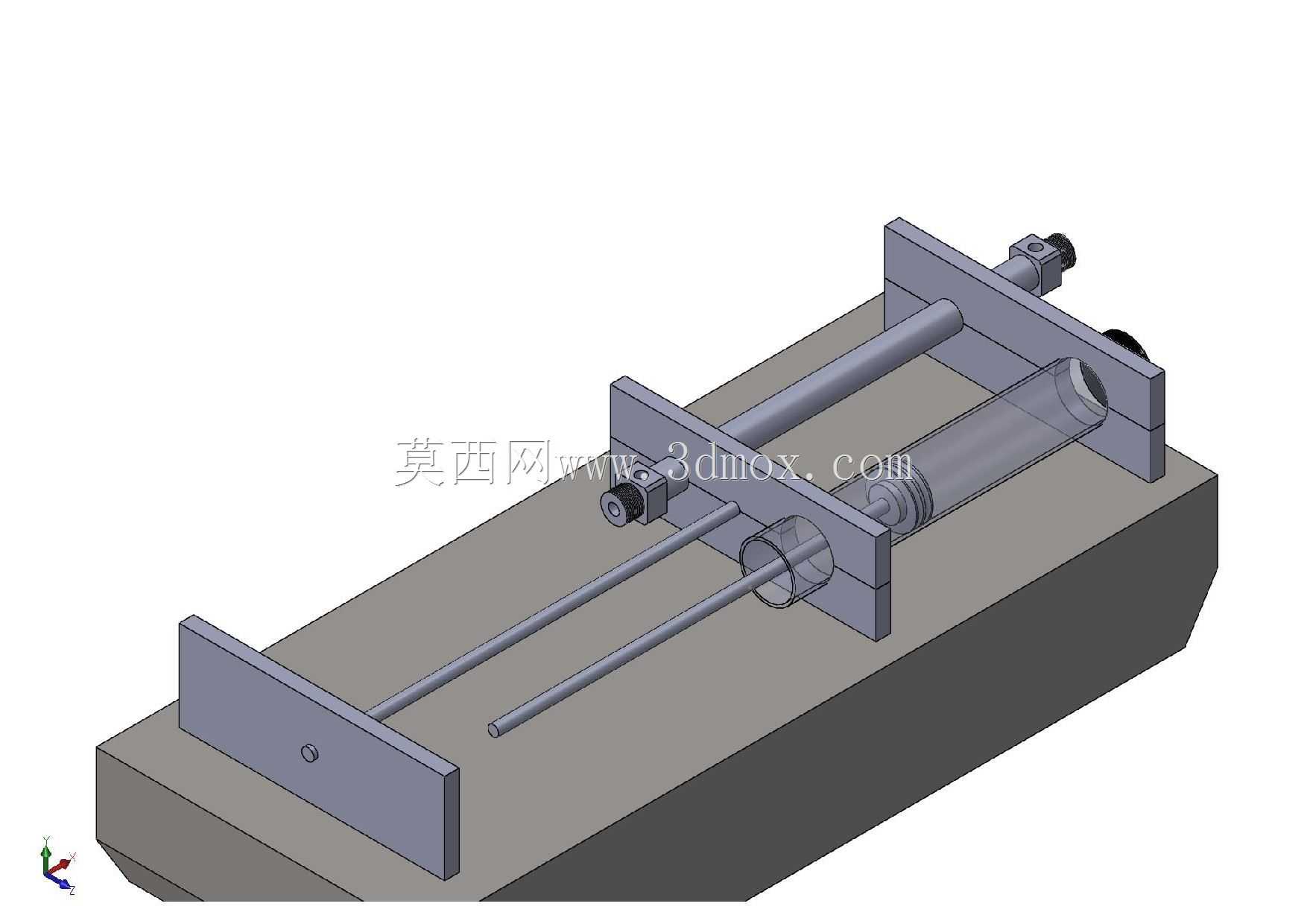

　　结构设计上，整体采用双导杆导向的承载布局，两根平行布置的光滑导杆作为运动部件的导向支撑，活塞推杆、驱动调节组件均布置在两根导杆之间的中心区域，运动过程中导杆可承受活塞往复运动产生的径向偏载，避免推杆承受侧向弯矩，有效降低运动卡滞风险，延长密封件与运动副的使用寿命。料筒采用透明可视化设计，可直接观察内部物料的填充状态、活塞运行位置，便于调试阶段快速判断进料是否顺畅、是否存在物料气泡残留等问题，也方便生产过程中实时监控料筒内的物料余量，及时补料避免空抽。端部的安装立板设置有标准化的安装孔位，可直接对接不同规格的灌装头、进料管路组件，无需额外加工过渡连接支架，缩短产线改造的装配周期。底座采用整体式块状承载结构，为上部所有运动组件提供稳定的安装基准，底面预留有T型槽安装位与螺栓固定孔，可直接固定在生产线的铝型材架体或者钢制工作台面上，安装时需保证导杆轴线与灌装头的出料方向保持平行，避免活塞运行时出现偏磨。

　　从安装边界尺寸来看，该单元整体沿活塞运动方向的长度可通过行程调节组件在一定范围内调整，适配不同剂量规格时无需更换整体结构，仅需调整活塞行程与对应规格的料筒即可；宽度方向以两根导杆的外侧间距为最大边界，整体宽度控制在紧凑范围内，多组该单元并排布置时，最小中心距可压缩至200mm以内，能够适配多列高速灌装生产线的排布需求，实现多工位同时灌装提升生产效率。高度方向从底座底面到料筒轴线的高度固定，可通过在底座下方加装不同厚度的调整垫板，适配不同高度规格的待灌装容器，无需改动上部主体结构。

　　细节设计方面，活塞与料筒之间采用耐磨耐腐蚀的密封件，可适配弱酸弱碱类的日化物料、带细小颗粒的酱料类物料，密封件采用快拆式卡槽固定，无需专用工具即可完成更换，降低日常维护的时间成本。驱动端预留有标准的动力连接接口，可根据实际产线的自动化程度，选择手动摇轮驱动、气缸驱动或者伺服电缸驱动：手动驱动模式适合小批量试生产、实验室小剂量灌装场景；气缸驱动适合固定剂量的大批量连续生产场景，结构简单成本较低；伺服电缸驱动则适合需要频繁调整灌装剂量、对计量精度要求更高的柔性生产场景，可通过控制系统直接设定活塞行程参数，实现不同规格产品的快速切换。进料与出料接口采用标准的快装卡盘结构，可快速对接食品级输送软管、不锈钢硬管，管路连接无卫生死角，满足食品、医药行业的清洁生产要求，拆卸清洗时无需松动主体结构的安装螺栓，仅需拆开卡箍即可将料筒整体取下，完成内部清洁与消毒作业。

　　在实际产线集成过程中，该灌装单元可单独作为手动灌装设备的核心主体使用，也可多组组合搭配输送带、容器定位机构、上盖旋盖机构组成全自动灌装生产线，运行过程中运动部件的速度可通过驱动端的调速组件进行调整，针对易起泡的物料可降低活塞推进速度，避免物料溢出容器；针对流动性好的水剂物料可适当提升运行速度，提高灌装效率。导向杆表面采用硬铬镀层处理，硬度高、耐磨性能好，长期往复运行不会出现拉毛、锈蚀问题，导向套采用自润滑铜套材质，无需频繁加注润滑油即可保证运动顺畅，避免润滑油滴落污染物料，符合洁净生产的要求。
