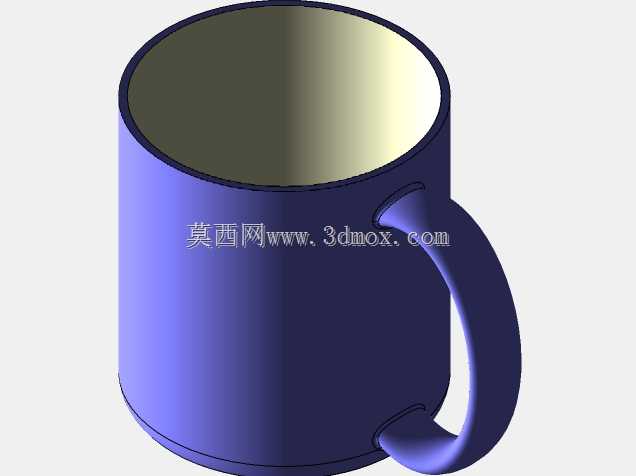

带把手马克杯日用饮水杯结构设计

　　日常办公、居家茶饮、门店接待场景里，带把手的敞口圆柱杯是使用频率极高的饮水器具，这款杯体采用等壁厚回转主体搭配侧置C形握持把手的经典构型，建模阶段优先从回转特征入手完成主体轮廓搭建，先绘制杯身外壁的母线轮廓，通过旋转指令生成带底部圆角收口的空心杯体，内壁与外壁保持均匀壁厚，既规避了厚壁区域注塑或陶瓷烧制过程中出现缩痕、应力集中的风险，也能控制整体自重，避免满水状态下持握过重。杯口位置做了微外翻的圆滑卷边处理，唇部接触时没有尖锐棱角，饮用贴合度更好，同时外翻边也能提升杯口整体的抗形变能力，日常轻微磕碰不容易出现缺口崩裂。杯底设置了一圈窄小的支撑凸台，放置在桌面时不会整个底面完全贴合台面，既可以减少杯底与桌面的摩擦刮痕，

　　也能在杯底残留少量水渍时形成透气间隙，避免杯体与光滑台面产生负压吸附，拿取时更加顺畅。侧置把手采用流畅的C形弯弧结构，上下两端分别与杯身中上部、下部侧壁做顺滑融合过渡，衔接位置做了大圆角补强，没有突兀的接缝棱线，握持时手指可以自然穿入把手内侧的镂空区域，弯弧的内空尺寸预留了足够的手指活动空间，即便佩戴薄款劳保手套也能顺利穿入持握，把手的截面采用近似椭圆的圆润造型，没有尖锐棱边，长时间持握满杯热水也不会在指面留下压痕。把手与杯身的衔接区域特意做了壁厚渐变过渡，避免两个特征交接处出现壁厚突变，在承受杯内满水载荷时，应力可以顺着融合曲面均匀分散，不会在把手根部出现应力断裂的隐患。整体外形为规整的直筒圆柱形态，径向轮廓没有外凸的复杂结构，

　　多个杯体并排收纳时可以紧密贴合摆放，占用储物空间更小，杯体内腔为光滑的连续回转面，没有多余的凹槽死角，日常清洗时杯刷可以顺畅抵达内壁所有区域，不容易残留茶渍、咖啡垢。从安装边界与尺寸适配角度来看，杯体的整体外径控制在常规车载杯架、桌面杯垫的适配范围内，直筒外壁可以顺利放入多数常规杯托，杯身高度也适配普通家用饮水机、台式直饮机的接水区域，接水时杯体可以平稳放置在接水盘内，不会出现高度干涉。这款杯具的结构逻辑同时适配陶瓷烧结、塑料注塑、金属冲压拉伸多种加工工艺：如果走陶瓷量产路线，均匀的壁厚可以保证坯体在窑内升温过程中受热均匀，降低变形开裂概率；如果采用食品级塑料注塑成型，回转主体配合侧把手的分型面可以设置在杯身轴向中心位置，脱模顺畅，

　　不需要复杂的侧向抽芯结构，模具加工成本更低；如果采用不锈钢拉伸工艺，杯身主体可以直接通过板材拉伸成型，后续再将冲压好的把手通过焊接或粘接工艺固定在杯身侧壁，工艺路线灵活。设计过程中也充分考虑了叠放收纳的需求，杯体内腔的下段直径略小于杯口内径，多个同规格杯体可以部分套叠在一起，大幅降低仓储和运输过程中的堆高空间，提升物流装载效率。杯体的内外表面均做光滑过渡处理，没有易积灰的窄缝结构，无论是日常手工清洗还是商用洗碗机批量清洗，水流都可以顺畅冲刷所有表面，满足餐饮门店高频次清洁的使用要求。把手的受力位置经过布局优化，持握点的重心与杯体盛水后的整体重心基本处于同一条竖直线上，端持时不会出现前倾侧翻的力矩，装满热水移动时稳定性更好，不容易洒漏。
