火影忍者苦无投掷道具精细结构

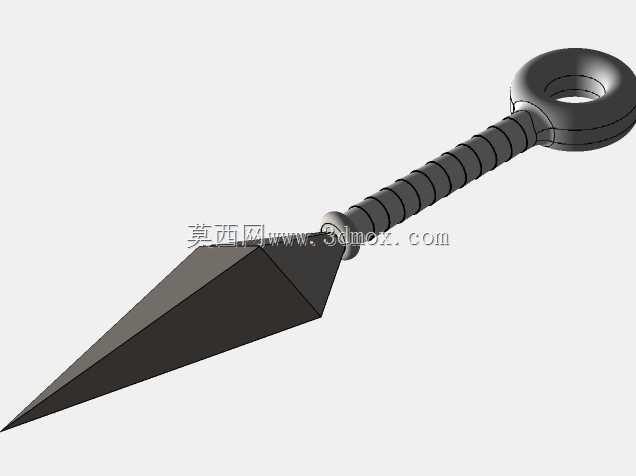

　　该三维结构围绕动漫题材中经典忍者投掷苦无展开，建模阶段先从刃部的棱线切入，尖锥刃体采用多面折面构型，四条主棱从尖端向后均匀发散，刃面过渡锐利且无多余圆角，既还原原作里利落的穿刺视觉特征，也在实体化打样时保证刃部结构的刚性，避免薄壁尖端在3D打印或树脂浇筑过程中出现翘曲变形。刃体与握柄衔接的位置设置了一圈凸起限位轴肩，轴肩直径略大于握柄外径，一方面在握持时能够阻挡手部向前滑移触及刃根，另一方面作为整根零件的轴向定位基准，后续装配尾环时可以直接以该轴肩端面为贴合面，控制两段结构的同轴度误差。握柄段没有采用光滑圆柱设计，而是沿轴向连续排布多道环形防滑凹槽，凹槽截面为圆弧过渡，槽深控制在柄体半径的六分之一左右，

　　既不会因为切槽过深削弱柄部抗弯强度，又能在手持、道具陈列挂载或者cosplay表演握持时增加摩擦力，即便手心出汗也不易出现脱手滑脱的问题。柄部末端的圆环是苦无最具辨识度的结构，圆环中心通孔贯通，环体截面为圆形，与柄部末端采用顺滑曲面融合，不存在生硬的直角交接；这个尾环在原作设定里可供忍者穿绳携带、挂在腰带上快速取用，在实体周边制作时，也可以直接穿过挂链作为钥匙扣、背包挂饰，或者在影视道具组里通过细钢丝穿过圆环完成威亚悬挂、飞射轨迹的特效拍摄。从整体尺寸边界来看，整根苦无沿长轴方向的总长设定为25厘米左右，刃部长度占整体总长的二分之一，尖锥最宽处直径约3.5厘米，握柄外径控制在2厘米，适配绝大多数成年人的手掌握持围度，

　　尾环外径约4厘米，内环通孔直径2.2厘米，足够穿过常规伞绳、尼龙织带。建模过程中所有回转体部分优先采用旋转特征生成，刃部的多面锥结构通过拉伸切除结合拔模角度完成，环形防滑槽使用圆周阵列+轴向线性阵列同步驱动，修改槽间距、槽深参数时可以直接全局更新，不需要逐个特征重画。结构校验阶段重点排查了三处应力集中位置：一是刃根与轴肩的交接拐角，这里将尖角替换为R0.8毫米的过渡圆角，投掷落地受冲击时不会从刃根处发生断裂；二是握柄与尾环的融合曲面，通过曲面曲率分析保证G1连续，3D打印层积过程中不会在衔接位置出现层间剥离；三是尾环的穿绳受力位置，环体壁厚保留1.2厘米以上，悬挂承重5千克以内不会发生塑性变形。应用场景上，

　　这套数模既可以直接输出给动漫周边工厂做注塑量产，拆分刃、柄、尾环三个零件开模后通过超声波焊接组装，也可以供手办工作室做1:1树脂道具复刻，表面做金属发黑、缠绳包裹的后处理；在文创展品领域，该模型可以导入渲染软件生成宣传图，配合忍者主题展区做陈列摆件，结构上预留的尾环通孔也兼容常规展示支架的挂装点位，不需要额外在零件表面打孔破坏外观。针对不同使用场景还可以做参数化调整：面向儿童玩具市场时，可以将刃部棱线全部替换为R3以上圆角，整体改用软胶材质，消除尖锐边角的安全隐患；面向金属收藏摆件场景时，可以将刃部棱线保留锐边，选用铝合金整体CNC加工，表面做阳极氧化黑色处理，握柄凹槽处缠绕棉绳提升握持质感。数模的装配关系完全按照单件一体化思路设计，不需要额外紧固件，所有特征壁厚均匀，最小壁厚控制在2毫米以上，完全适配FDM、光固化3D打印的最小成型精度，不会出现打印过程中薄壁坍塌、支撑难以去除的问题。
