倾斜上料螺旋输送给料机结构

　　该设备为倾斜布置的螺旋输送给料装置，主要用于散状颗粒、粉料或小块物料的连续提升与定量给料。整机由进料斗、封闭槽体、内部螺旋叶片、驱动端、出料段、支撑机架及防护结构组成，适用于食品、化工、塑料、粮食、建材、冶金辅助生产线等需要将低位物料输送至高位设备入口的场合。常见布置位置是在包装机、混合机、筛分设备、料仓或反应设备前方，物料由人工投料、吨袋卸料或前段设备落入进料斗后，通过旋转螺旋沿槽体轴向推进，最终从高位出料口排出。

　　从结构功能看，进料斗采用上宽下窄的斗形设计，上口面积较大，便于投料并形成短时缓存；下部收缩至输送槽入口，可引导物料进入螺旋工作区，减少架桥和残留。料斗与槽体连接处承担物料由垂直下落转为沿倾斜方向输送的过渡作用，设计时需要关注斗壁倾角、开口尺寸以及与螺旋进料段的重叠长度。对于流动性一般的粉料，斗壁角度应结合物料安息角确定，避免物料在角落堆积；对于颗粒料，则需控制落料冲击，防止颗粒破碎或螺旋进料段瞬时过载。

　　输送槽体沿设备长度方向倾斜安装，内部布置连续螺旋轴。螺旋叶片旋转时，物料在重力、槽壁摩擦力和叶片推力共同作用下沿槽底向前移动。封闭槽体能够减少粉尘外逸，也可避免物料在提升过程中洒落。槽体下方设置多组黄色型钢支架，支架采用立柱、斜撑和横梁组合形式，既承担槽体和物料重量，又抵抗螺旋运转产生的扭转载荷。靠近进料端的支架高度较低，靠近出料端的支架高度逐渐增加，形成稳定的倾斜支撑轮廓。支腿底部设置底板，可通过膨胀螺栓固定于地面，现场安装时需保证各支撑点标高一致，避免槽体产生附加弯曲。

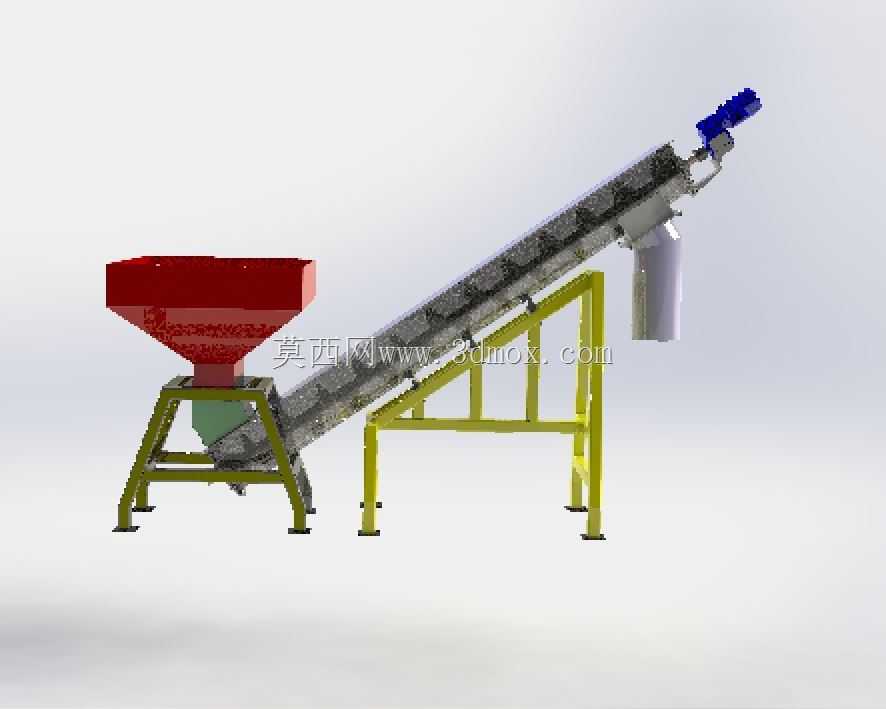

　　驱动端位于高位出料侧，电机减速组件通过连接结构带动螺旋轴旋转。将驱动布置在出料端，有利于使螺旋轴在输送过程中处于受拉或较合理的受力状态，降低中间轴段受压失稳风险。出料口向下或侧向引出，便于与后续设备接口对接。高位端部还设置有防护和连接结构，用于覆盖旋转部件并保证检修边界清晰。设备外形呈长条斜线布置，进料斗位于低位左侧，出料驱动段位于高位右侧，整体占地长度主要由输送距离和提升高度决定，宽度则由料斗尺寸、支架跨距和驱动部件外轮廓决定。

　　建模时，螺旋叶片是核心结构。叶片通常按等螺距连续成型，也可根据物料特性在进料段采用加密螺距或变径结构，以提高填充稳定性。螺旋轴与槽体之间需要保留合理径向间隙，间隙过小会因制造误差或物料卡滞产生摩擦，间隙过大则会降低输送效率并增加残留。槽体可采用U形截面或圆管截面，本结构外观更接近长槽式封闭输送，检修时可通过盖板或连接法兰观察内部磨损情况。对于磨琢性较强的物料，叶片外缘和槽底应考虑耐磨衬板或加厚处理；对于易黏结物料，则需关注表面粗糙度和清理口位置。

　　安装边界方面，设备前方需要保留投料和清洁空间，料斗上方不应与厂房梁体、管线或除尘罩发生干涉；高位出料端下方需留出后续接料设备的维护高度。机架支腿的地脚位置应按实际载荷复核，尤其在满载启动时，低位料斗附近会承受较大竖向载荷，高位驱动端则存在扭矩和振动。设备倾斜角不宜盲目增大，角度过陡会降低物料沿槽向前的有效输送分量，并增加回流趋势；角度过小则会拉长机身、占用车间长度。选型和结构设计时应结合物料堆积密度、粒度、含水率、流动性、输送量和提升高度综合确定螺距、转速、槽体直径、电机功率及支架间距。

　　三维结构中各部件层级清晰，料斗、槽体、螺旋、支架、驱动部和出料部均可独立拆分，便于工程人员进行干涉检查、布置校核和二次设计。整体造型还原了现场设备的真实比例，低位受料、斜向提升、高位排料的流程明确，能够用于输送设备方案展示、生产线布局验证以及非标给料机构的结构参考。
