四旋翼航拍巡检无人机结构设计

　　这套四旋翼飞行器结构围绕低空巡检与航拍作业展开，整机采用十字交叉式机臂布局，四个旋翼单元沿中心机身呈放射状均布，动力轴线与机身重心平面保持垂直，以保证升力合力能够稳定穿过整机重心区域。机臂部分采用镂空桁架式构型，在保证抗弯与抗扭刚度的同时削减无效结构质量，臂身靠近电机座的位置预留了走线通道，动力线与信号线可沿臂腔汇入中心配电舱，避免外露线束在旋翼下洗气流中产生抖动或磨损。

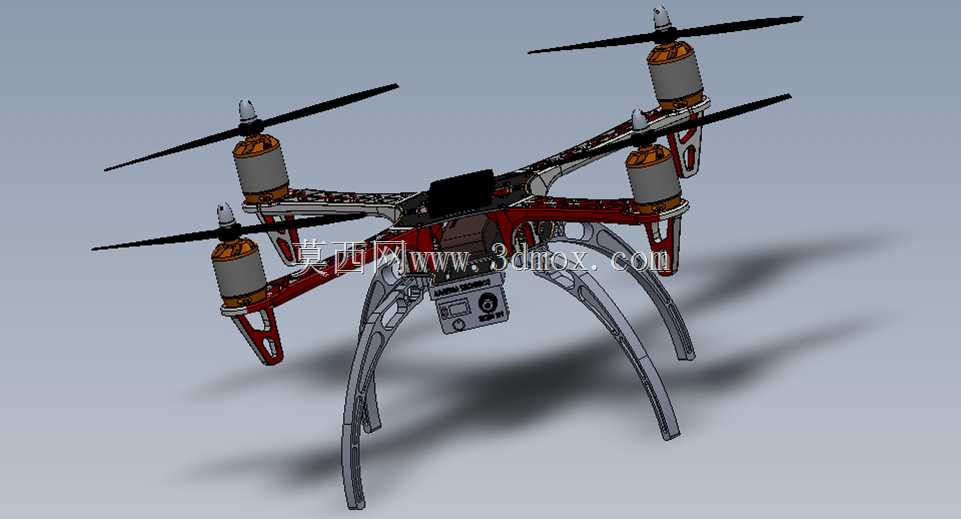

　　从实际作业场景看，这类平台多用于厂区设施巡查、输电线路目视检测、建筑外立面排查以及低空航测任务。机身腹部预留了标准化挂载接口，可安装摄像云台或检测传感器，图中下方挂载的摄像单元通过减振结构与机身相连，能够隔离旋翼转动带来的高频振动，保证成像画面稳定。起落架采用弧形长腿跨立设计，两支弧形支架向两侧张开，落地时形成较宽的支撑跨距，在不平整地面起降时能够降低侧翻风险；同时支架下缘高于挂载设备，给云台相机留出足够的俯仰运动空间，避免起降瞬间镜头或传感器触地。

　　结构设计上，中心机身承担飞控、电池、配电与挂载的集中承载，机臂与中心体之间采用可拆连接思路，便于运输时收拢或更换受损臂段。电机安装座位于机臂末端，座面设置定位止口与紧固孔位，保证无刷电机输出轴与机臂平面的垂直度；旋翼采用正反桨配对配置，相邻旋翼转向相反，用以抵消反扭力矩，飞控通过调节各电机转速实现姿态稳定与航向控制。旋翼桨叶长度与机臂展开半径共同决定整机外廓边界，设计时需保证相邻桨叶在任何工况下都不发生干涉，桨尖与机身挂载物之间也要留出安全间隙。

　　外形边界方面，整机尺寸由机臂展开长度、桨叶旋转直径和起落架高度共同约束。横向与纵向占用空间取决于对角电机轴距，该轴距直接影响升力力臂，进而决定姿态调节的力矩效率；高度方向则由起落架弧顶到桨叶旋转平面的距离决定，设计中需要同时满足挂载离地高度和桨叶离地安全距离。机身内部按电池舱、飞控舱和配电舱分区，重心布置尽量靠近旋翼升力平面，降低平飞与加减速度时的姿态耦合。

　　从建模角度看，机架薄壁件、电机圆柱壳体、桨叶翼型曲面和弧形起落架分别体现了不同的结构表达方式：机臂强调筋板与减重孔的分布，电机座突出安装基准，桨叶需要体现弦长与扭转变化，起落架则关注弧段的受力过渡。各部件之间的装配关系清晰，紧固件位置、连接法兰和挂载接口均有明确对应，能够为后续做干涉检查、重心估算、机架强度校核以及改装挂载方案提供完整的结构参考。
