涵道防护式四旋翼小型航拍无人机

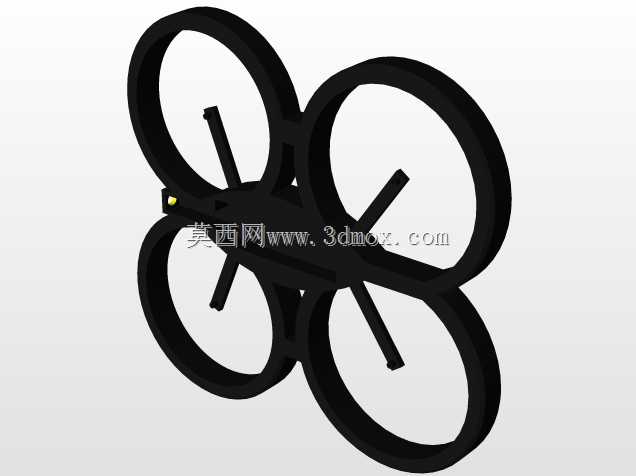

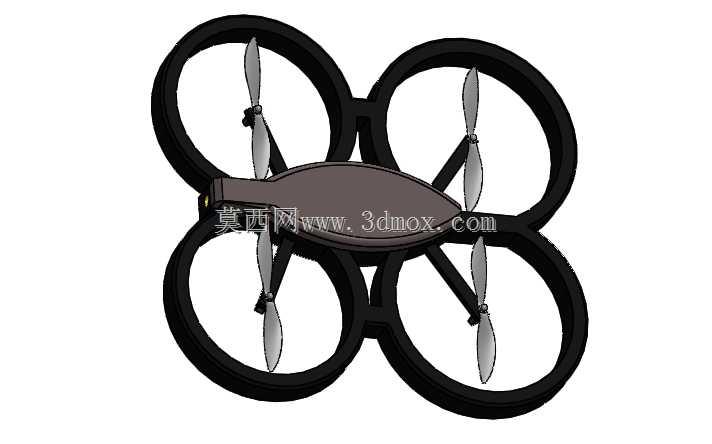

　　这套涵道防护式四旋翼飞行器的结构方案，核心思路是把四个旋翼全部包裹在环形风道内，用一体化的保护圈替代裸露桨叶。整机呈四叶花瓣式布局，四个圆环风道通过中部十字形连接臂汇聚到中央机身，机身采用流线型橄榄状壳体，内部预留飞控板、电池、接收机与摄像模块的安装空间。这种全包涵道设计在实际使用中价值明显：室内飞行、教学演示、人群附近作业或狭窄空间巡检时，桨叶不会直接撞击墙面、家具或人员，碰撞后风道外圈先接触障碍物，既保护螺旋桨，也降低对周围物体的伤害风险，对新手训练和商用近景拍摄尤为友好。

　　从气动与结构角度看，涵道圈并非单纯的防护件。环形壁面能够约束桨叶下洗气流，减少翼尖涡流造成的能量损失，在相同桨距和转速下可略微提升升力效率；同时风道对气流起到导向作用，使下洗流更集中，姿态响应更跟手。建模时需要重点处理涵道内壁与桨尖的间隙，间隙过大会损失涵道增升效果，过小则在飞行振动或轻微变形后容易出现桨叶擦圈，因此桨尖与风道内壁之间要保留均匀且可控的安全余量。四个涵道通过连接臂刚性相连，形成整体框架，臂身截面在保证扭转刚度的同时做了减重处理，避免整机惯量过大影响机动灵活性。

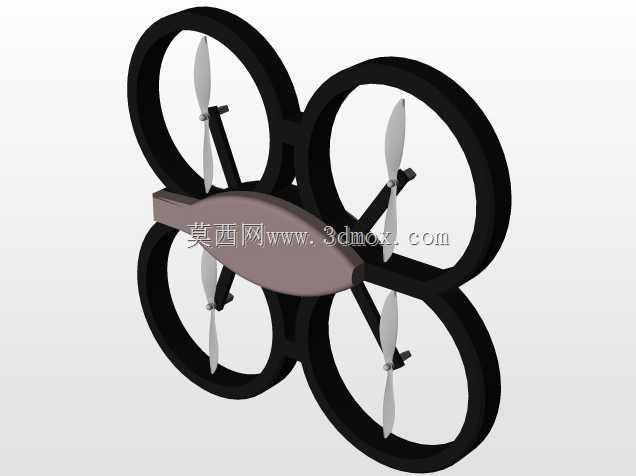

　　动力布置采用典型的四旋翼十字分布，每个涵道中心竖直安装一套电机与两叶螺旋桨，相邻旋翼转向相反以抵消反扭矩。模型中桨叶保留了清晰的翼型扭转与弦长变化，电机座位于涵道中心，通过径向支撑筋与外圈连接，支撑筋的数量和走向需要兼顾强度与气流干扰——过多或过厚的筋条会扰乱进气流场，增加阻力。中央机身壳体承担设备舱功能，内部需要按实际选型规划电池仓、飞控安装柱、GPS与电调位置，壳体上下分模便于装配检修，前端可挂载小型摄像头或云台，满足第一视角飞行与轻量航拍需求。

　　安装边界方面，整机外轮廓由四个相切排布的涵道圈决定，最大宽度方向约为两个涵道外径叠加，属于手掌级小型飞行器范畴，收纳与携带都比较方便。设计起落与放置时，涵道圈下沿本身可作为接触支撑面，也可在机身腹部增设小型脚架，确保地面静置时桨叶离地。电池仓开口与重心位置要反复核对，理想重心应落在四个旋翼几何中心附近，偏置会导致某几个电机持续补偿出力，缩短续航。风道外圈壁厚、连接臂过渡圆角是应力集中的关键部位，跌落或侧向碰撞时冲击力沿臂身传递到机身，过渡处应避免尖角并适当加厚。

　　在应用场景上，这类带涵道保护的四旋翼平台适合室内场馆巡查、教学实训、青少年航空科普、近距离影视取景以及仓储管线目视检测等任务。相比开放桨叶的穿越机，它牺牲了部分极限速度与灵活性，换来的是更高的接触安全性和更稳定的悬停表现。三维建模过程中，工程师可以围绕涵道直径与桨叶尺寸的匹配、电机座同心度、机身内部设备堆叠、风道与臂身的一体成型工艺展开细化：若采用注塑或3D打印，涵道圈与连接臂可做成整体框架以减少装配误差；若追求轻量化，也可将风道设计为薄壁加加强筋结构。整机装配需保证四个电机轴线平行且垂直于机身平面，任何倾斜都会引入姿态偏差，这些公差控制要点在数模阶段就应通过安装基准面和定位柱加以约束。
