透明外壳四旋翼航拍无人机结构设计

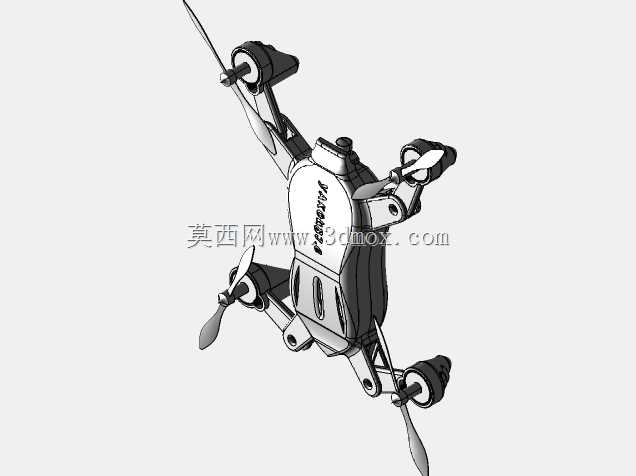

　　这款四旋翼飞行器的结构设计，首先围绕消费级航拍、近距室内外巡检的核心使用场景展开，在机架布局上采用经典的X型四轴分布，四个机臂从中心主机舱向外等角度延伸，相邻机臂夹角保持90度，保证旋翼转动时的力矩平衡，抵消自旋扭矩，无需额外的尾桨结构即可实现姿态稳定。机臂末端的电机安装座做了下沉式设计，电机轴线与机架水平面保持垂直，旋翼旋转平面与机身重心平面重合，大幅降低飞行时的姿态修正功耗，提升悬停稳定性。

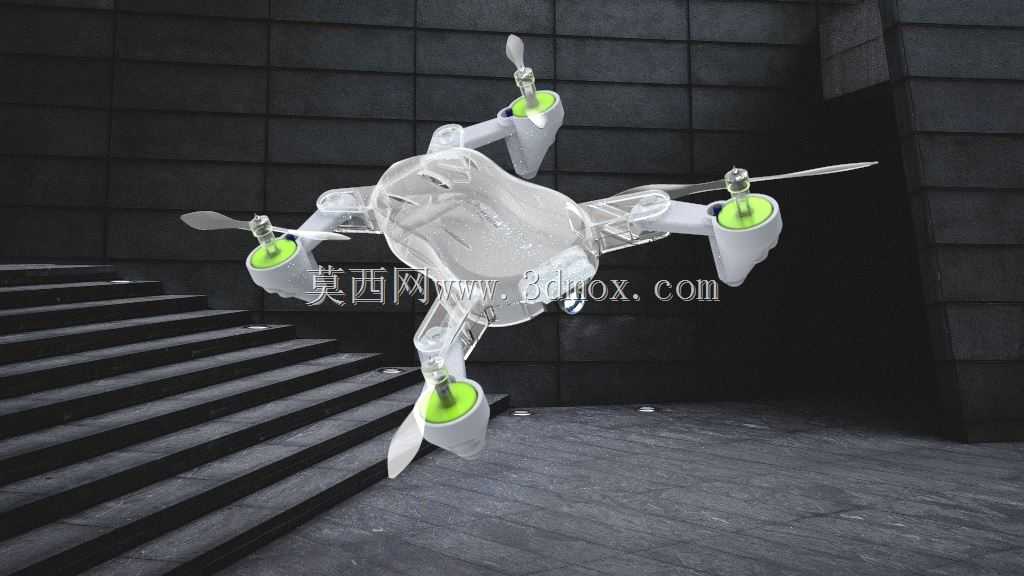

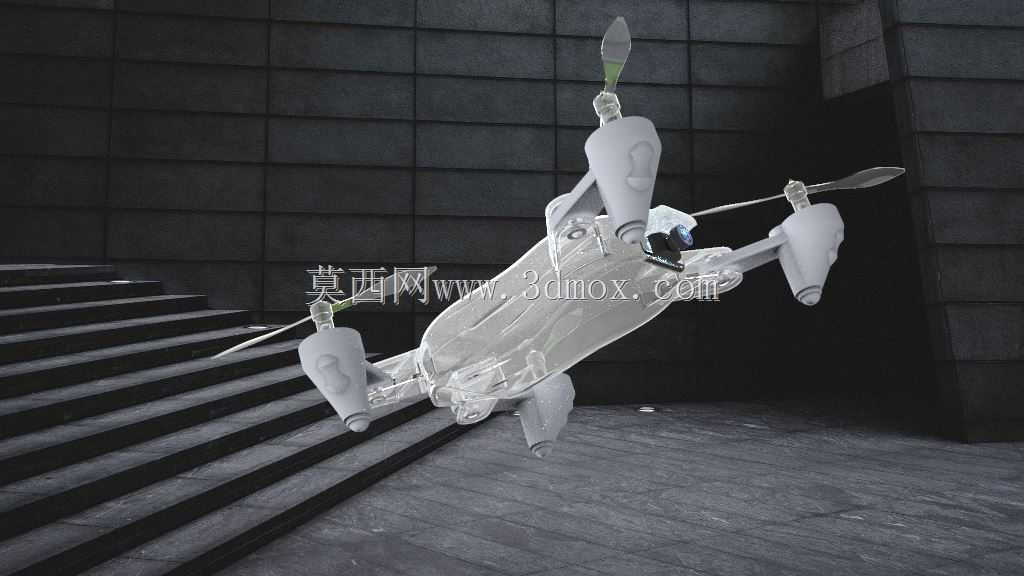

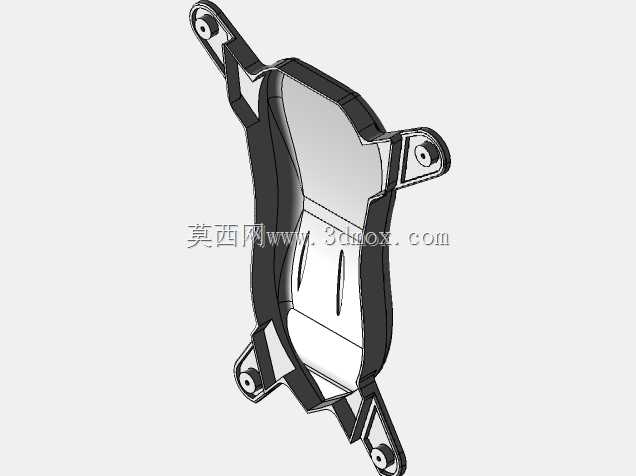

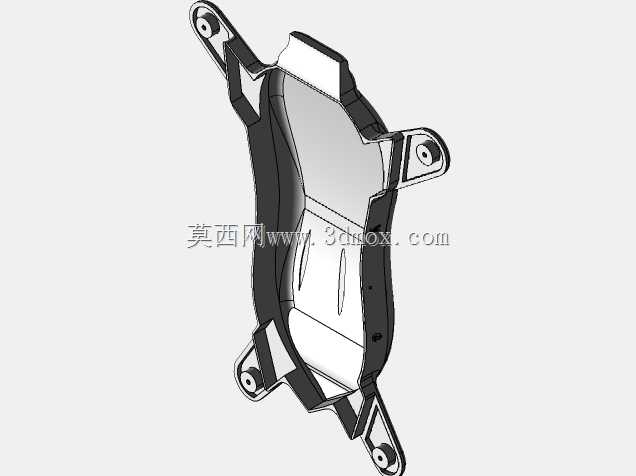

　　外壳采用全透明PC材质的一体化流线型设计，主机舱轮廓做了大圆角过渡处理，没有突兀的直角结构，一方面可以降低飞行过程中的空气阻力，减少高速前飞时的紊流干扰，另一方面透明外壳可以直观展示内部的飞控板、电池、电调等核心元件的排布，方便结构调试阶段快速检查线路连接、元件固定状态，也能在后期改装时快速定位内部安装位。主机舱内部预留了标准的飞控安装槽、电池仓卡位，电池仓位于机身重心正下方，可适配常规的2S-3S锂聚合物电池，安装时通过卡扣固定，无需额外螺丝紧固，方便快速更换电池提升作业续航。

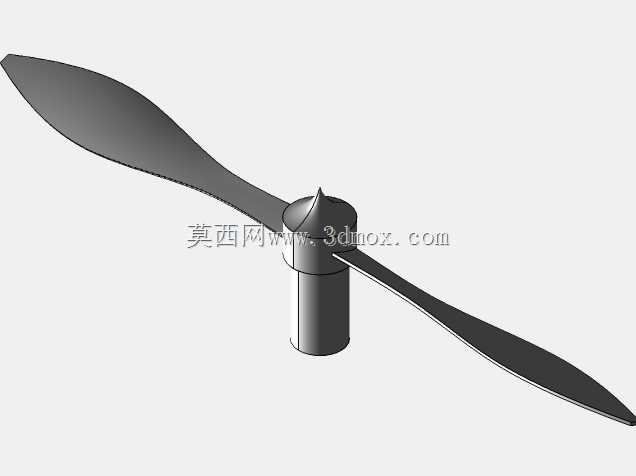

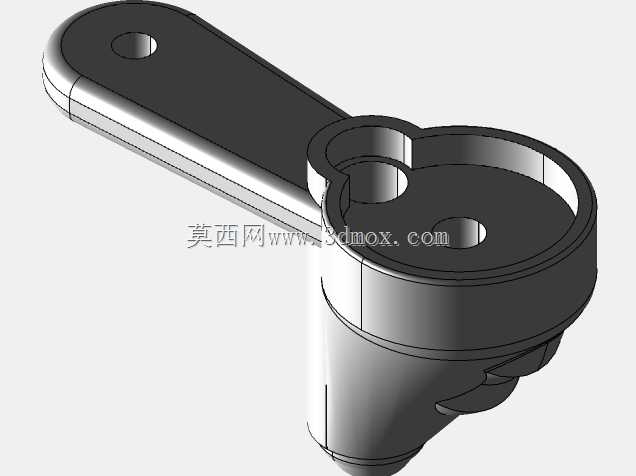

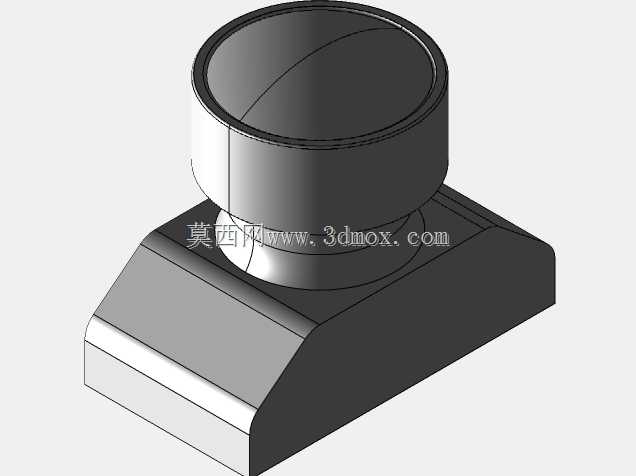

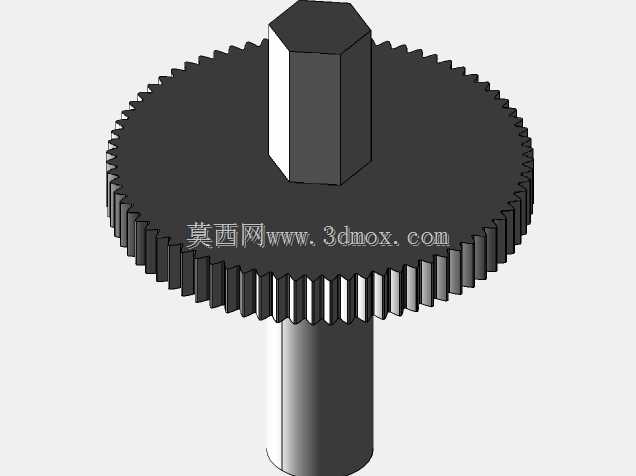

　　四个旋翼采用两叶快拆式设计，旋翼根部做了快拆卡扣结构，与电机输出轴的卡位配合，无需工具即可完成旋翼的拆装更换，旋翼的翼型做了低速优化，在保证升力系数的同时降低转动噪音，适配近距拍摄时的低噪需求。电机安装座与机臂的连接位置做了减震胶圈预埋设计，可过滤电机高速转动时产生的高频震动，避免震动传递到主机舱内的摄像模块，保证拍摄画面的清晰度。机臂本身采用高强度工程塑料一体注塑成型，壁厚控制在1.8mm，在保证结构抗扭强度的前提下尽可能降低机身自重，机臂与中心舱的连接位置做了加强筋过渡，可承受常规降落时的冲击载荷，避免摔机时出现机臂断裂的问题。

　　起落架部分采用轻量化的弧形支脚结构，支脚从机臂下方向外延伸，降落时四个支脚同时接触地面，支撑跨度大于旋翼的旋转直径，保证降落时的侧倾稳定性，支脚底部做了圆弧过渡，不会在接触地面时出现卡滞，同时支脚的高度预留了足够的下方空间，可在主机舱底部挂载小型摄像模块、避障传感器等扩展配件，不会影响旋翼的转动安全。

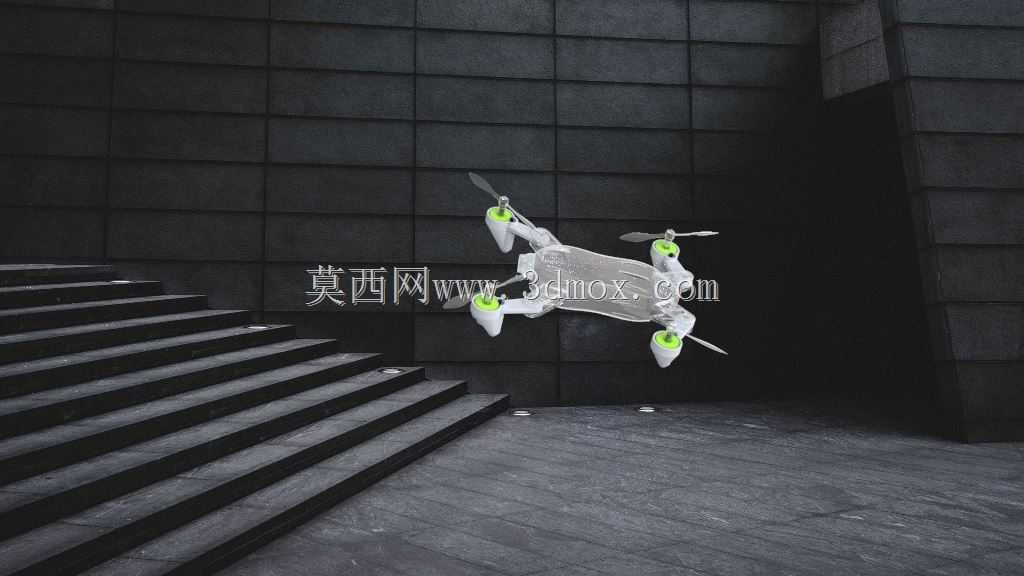

　　在安装边界设计上，整机的旋翼旋转直径控制在200mm级别，属于微型四旋翼范畴，可在狭小的室内空间、楼道等复杂环境下灵活穿行，机身总高度（含起落架）控制在55mm，收纳时无需拆卸旋翼即可放入常规的便携收纳包中。电路走线全部隐藏在机臂内部的走线槽中，从电调到电机的线路不会外露，避免飞行过程中线路被气流吹动干扰旋翼，也减少了线路剐蹭外物的风险。飞控模块的安装位位于主机舱的几何中心位置，保证加速度计、陀螺仪等传感元件的检测数据与机身实际姿态完全匹配，减少飞控参数调试的校准工作量。

　　从实际用途来看，这款结构既可以作为消费级入门航拍飞行器的量产结构方案，也可以作为高校无人机结构教学的演示模型，透明外壳的设计可以让学习者直观理解四旋翼无人机的动力分布、元件排布逻辑，快拆结构也方便教学过程中反复拆装演示结构原理。在巡检场景下，这款轻量化的四旋翼可以完成室内管道巡检、狭小空间设备巡查等任务，低噪的旋翼设计不会在密闭空间内产生过大的噪音干扰，稳定的悬停性能可以保证巡查画面的清晰采集。
