燃油储运承压储罐结构设计

　　该承压燃油储罐的三维结构设计，核心围绕燃油介质密闭存储、承压工况适配与现场安装运维的实际工程需求展开，罐体主体采用卧式圆筒搭配两端标准椭圆封头的经典构型，这类构型在燃油中转库区、厂区燃油供给站、移动动力装备配套供油系统中应用十分广泛，圆筒段的环向应力分布均匀，椭圆封头可平顺过渡筒体端部的应力集中区域，相比平盖结构能大幅降低端部壁厚冗余，在同等承压等级下控制整体自重。

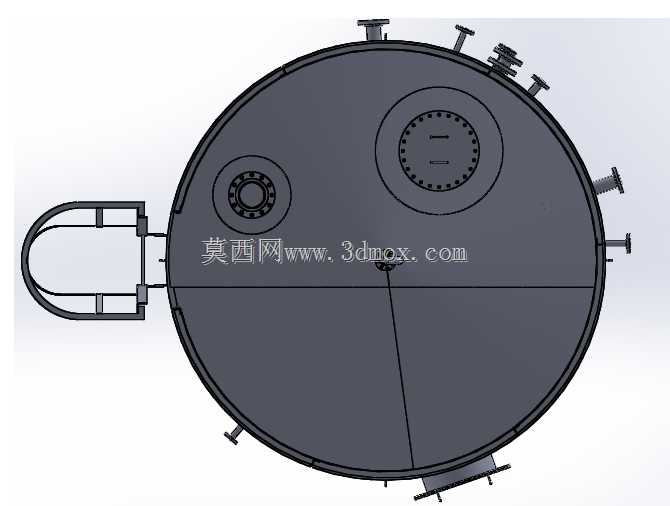

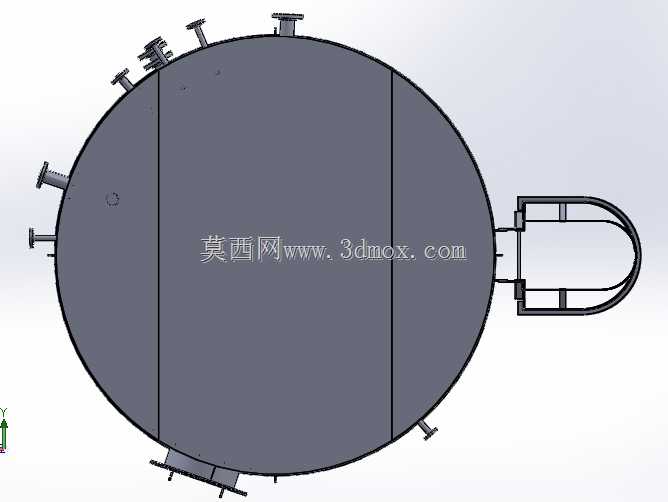

　　从现场安装边界来看，罐体底部配套鞍式支撑结构，支撑座的弧形贴合面与筒体外壁曲率完全匹配，支撑间距按照卧式容器的弯矩分布规律设定，避开筒体跨中最大挠度区域与封头焊缝位置，鞍座底部预留地脚螺栓安装孔位，可直接固定在混凝土基础或钢制橇装底座上，安装时需保证两个鞍座的水平度偏差控制在允许范围内，避免罐体附加装配应力。罐体侧壁沿轴向与周向分布多组不同规格的外接管路接口，顶部接口分别对应燃油加注口、呼吸阀接口、液位检测仪表安装位、溢流回流管路，侧部接口设置燃油输出管路、排污放空口，端部封头处预留人孔检修通道，各接口均采用标准法兰连接形式，法兰密封面的压力等级与罐体整体承压等级匹配，现场配管时可直接对接对应工艺管线，无需额外改制接口。

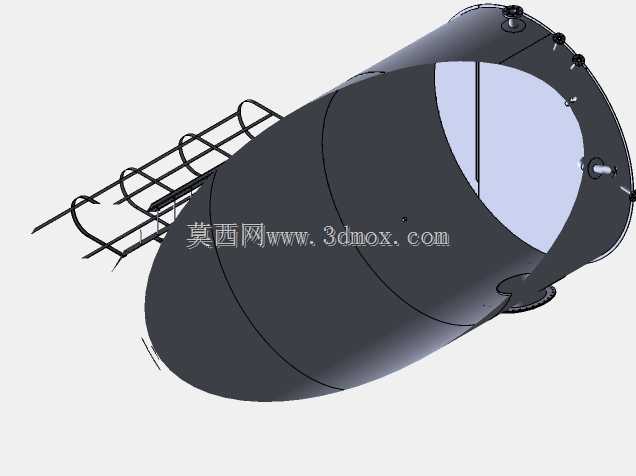

　　设计过程中严格遵循常压承压储液容器的构造规范，筒体壁厚取值结合燃油介质的腐蚀余量、工作水压试验要求与长期工作温度工况确定，内壁预留3mm腐蚀裕量，适配燃油中微量杂质与水汽带来的长期腐蚀影响，罐体的工作温度区间覆盖常规户外储运场景，无需额外伴热结构即可满足多数区域的使用需求。罐体内部可根据使用需求选配防波隔板，当储罐搭载在移动橇装平台或运输车辆上时，内部横向隔板可大幅降低车辆启停、转向过程中燃油的液体晃荡冲击力，避免晃荡载荷反复冲击封头与筒体焊缝，同时隔板上开设的导流孔可保证燃油在各腔室间正常流通，不会阻隔供油流量。

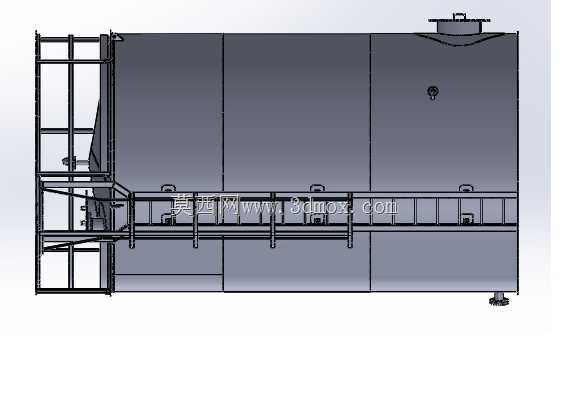

　　结构建模阶段对所有焊缝位置做了精细化处理，筒体纵缝、环缝采用对接焊接结构，法兰接管与筒体的连接位置采用补强圈结构，弥补开孔造成的筒体强度削弱，所有外露接口的端部都预留了配对法兰的安装空间，扳手操作空间在建模时已做校验，现场紧固螺栓时不会出现工具与罐体或相邻管线干涉的问题。罐体外部的附属结构还包括侧边的爬梯与顶部操作平台支架，运维人员可通过爬梯抵达顶部完成仪表校验、阀门操作与检修作业，平台护栏的高度符合工业设备操作安全规范。

　　在实际选型应用中，这类储罐可根据储油容量需求调整筒体长度与直径参数，接口的方位与规格也可结合现场工艺管线的走向做适配调整，建模时所有特征均采用参数化驱动，修改筒体直径、壁厚、接口位置时可快速重构整体模型，工程人员可直接基于该模型完成基础载荷校核、管线碰撞检查与安装工序模拟，提前规避现场安装时的尺寸干涉问题，罐体的整体重心位置在模型中已完成赋值，橇装运输时可直接依据重心数据设计固定绑扎点，保证运输过程的稳定性。
