立式导热油膨胀储槽罐体结构

　　该立式罐体主要服务于导热油循环系统中的膨胀、储液与排气环节，常见于供热站、化工辅助管线、橡塑加工、烘干设备以及小型热油锅炉配套场景。设备在系统中并非直接承担加热任务，而是布置在循环回路的高位或回流侧，为热媒温度变化引起的体积波动提供缓冲空间。导热油在升温过程中会产生明显膨胀，若系统完全封闭，管路压力会快速升高，造成泵、阀、法兰及换热元件过载；设置独立膨胀槽后，多余液体可进入槽内，冷却收缩时又能回流补充，从而维持循环泵入口压力稳定，减少气蚀和断流风险。

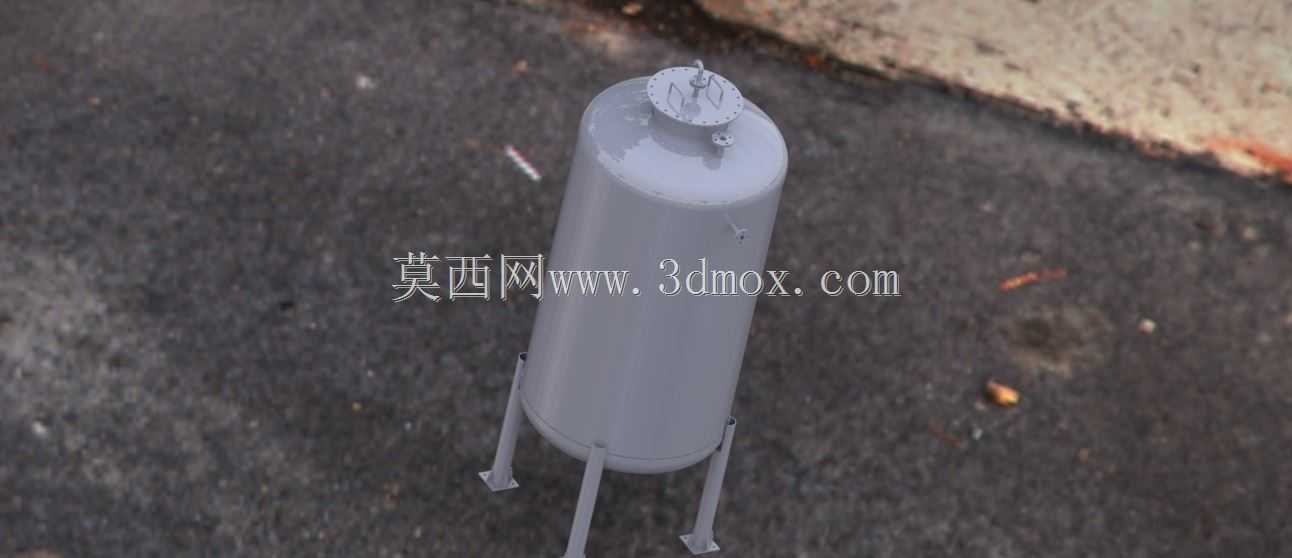

　　从结构上看，模型采用直立圆筒形筒体，顶部配置带法兰连接的端盖或检修口，顶部中心区域设有接管与阀件接口，可用于排气、溢流、氮封或仪表安装。圆筒形式在承压状态下受力均匀，壁厚分布相对容易控制，相较方形箱体更适合带温、带压液体储存。罐体上部还保留了小口径侧向接口，这类接口在实际工程中可根据P&ID要求接入液位计、膨胀管、溢流管或安全排放管。底部采用支腿抬高布置，使罐体下端与地面或钢结构平台之间留出操作空间，便于排污、保温施工、底部接管维护以及现场检漏。

　　支腿设计是该类设备落地安装时的重要边界。模型中三根或多根支腿沿筒体下部周向分布，腿端带有底板，可通过地脚螺栓固定在混凝土基础或钢平台梁上。支腿长度决定了罐体最低排液口高度，也影响检修人员是否能够在底部直接安装阀门和短管。进行厂内布置时，不能只按筒体直径占位，还需把支腿外扩范围、顶部检修空间、侧向阀门操作距离以及保温层厚度一并计入。对于直径约1400mm、筒体长度约2000mm量级的槽体，运输和吊装时还应核对支腿受力方向、吊点位置以及平台梁承载能力，避免就位后出现局部失稳或基础偏心。

　　建模时，筒体可按薄壁容器思路处理，先建立中心轴线和主体圆柱，再叠加顶部封头、法兰、人孔、接管和支腿组件。顶部法兰区域需要重点表现螺栓分布、盖板厚度和密封面关系，因为这部分直接关系到检修拆装与泄漏控制。支腿与筒体连接处不宜简单做成线接触，实际产品通常会设置垫板或加强筋，将腿件载荷扩散到筒壁，避免局部应力集中。若后续用于详细设计，还应根据工作温度、材料弹性模量、腐蚀裕量和液位高度校核筒体壁厚、支腿稳定性以及地脚载荷。

　　在功能布置上，膨胀槽通常需要保持一定液位，既不能满罐运行，也不能在低温启动时液位过低。高位安装有利于气体从液体中分离并聚集到槽顶，排气口可将系统初充油时带入的空气以及运行中析出的气体排出。对于高温导热油系统，槽体有时还承担辅助降温作用，膨胀管内流速较低，热量在槽内自然散失，可降低循环泵入口介质温度。若工艺要求隔绝空气，顶部可增加氮封接口，使导热油减少氧化结焦；若系统较为简单，也可通过溢流管和排污管完成安全泄放与日常维护。

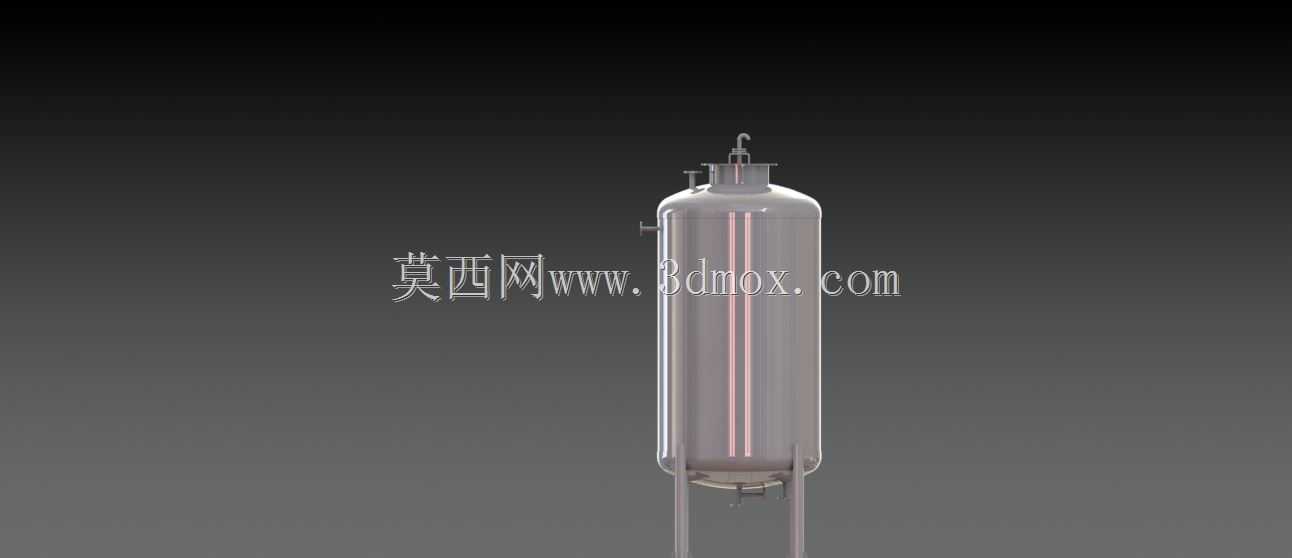

　　外形方面，模型整体轮廓简洁，主体为竖向圆柱，顶部附件集中，底部支腿形成稳定支撑。这种构型占地面积较小，适合在车间边角、设备顶层平台或锅炉房管廊旁布置。但罐体高度会带来顶部操作问题，现场往往需要配置检修平台、爬梯或护栏，尤其顶部法兰、阀门和仪表需要人员接近时，平台标高不能与管口干涉。管道设计时，膨胀管应避免形成下凹袋形，否则气体容易积聚，影响膨胀和排气效果；溢流管则应顺坡引至安全收集位置，不得随意封闭。

　　对于三维设计人员，该模型的价值在于把容器主体、接口位置和支撑方式统一到同一空间坐标中，可用于管路碰撞检查、基础条件提资、检修空间校核以及设备订货沟通。结构深化时，可在现有外形基础上继续补充壁厚、法兰标准、接管方位、液位计接口、排污口、保温支撑件和铭牌支架。选型人员则应结合系统热媒充注量、温升范围、膨胀倍率和安装高度确定槽体有效容积，而不是仅凭筒体外观判断容量。通过这种方式，膨胀槽才能在导热油系统中稳定承担缓冲、排气、补液和安全溢流作用。
