六寸法兰式泡沫注入喷射装置结构

　　这套六英寸规格的泡沫注入喷射装置，主要面向固定消防灭火系统、储罐区防护工程以及工业厂区泡沫混合液输送场景使用。装置核心承担泡沫混合液的定向导流与喷射输出功能，在低倍数泡沫灭火系统中，可直接对接水平或垂直布置的泡沫输送管路，将经比例混合器调配完成的泡沫混合液稳定输送至防护区域，最终经端部喷射结构形成均匀覆盖的泡沫层，实现对易燃液体液面、固体可燃物表面的窒息隔氧与冷却灭火。

　　从现场安装边界来看，装置一端采用标准六寸法兰对接结构，法兰盘上预留均布螺栓通孔，可直接与同公称通径的管路法兰配对，通过螺栓副紧固配合密封垫片实现承压密封，无需额外焊接转接，大幅缩短现场施工周期，也便于后期装置拆卸维护与内部流道检查。装置主体采用同轴圆筒式流道设计，内部流道全程做顺滑过渡处理，无突兀缩径或直角转折结构，泡沫混合液流经时压损控制在较低水平，可避免泡沫液在流道内因剧烈湍流出现提前消泡的问题，保障喷射出口处泡沫发泡倍数稳定在设计区间。

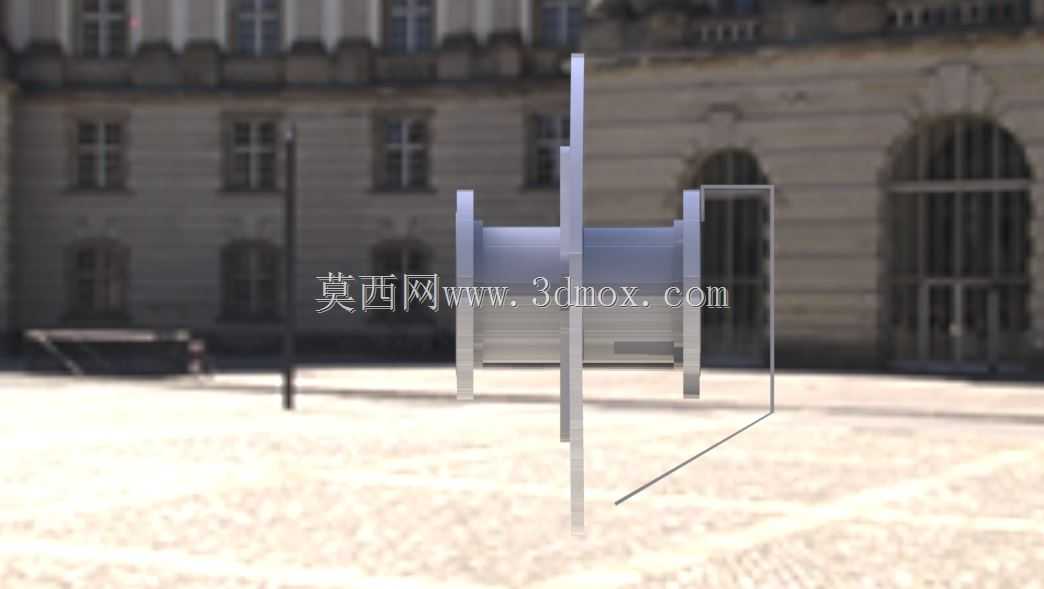

　　装置外侧配套设置了一体式安装支架，支架采用折弯成型的板式结构，两个支撑臂分别从主体筒身两侧向外延伸，末端预留安装固定孔位。现场布设时，支架可直接挂靠在储罐壁板、防护围堰侧壁或者设备机架的预设安装座上，通过紧固件完成点位固定，无需额外为喷射装置单独设计复杂支撑工装。支架与主体筒身的连接位置经过受力校核，可承受装置充液工作状态下的整体重量，同时抵消泡沫喷射瞬间产生的轴向反冲力，避免长期运行后装置出现轴线偏移、法兰连接面受力不均渗漏的问题。

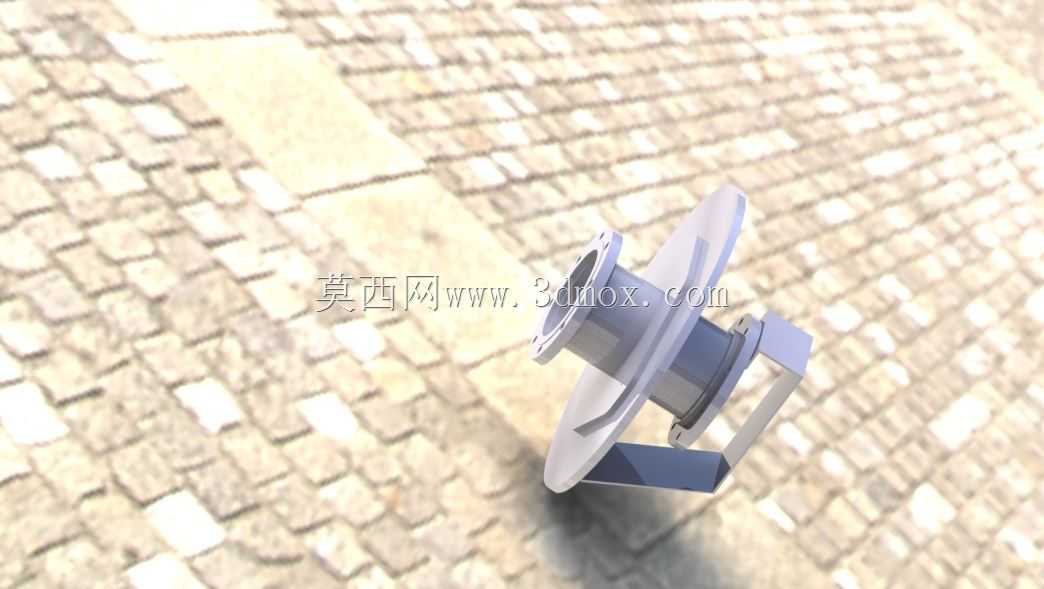

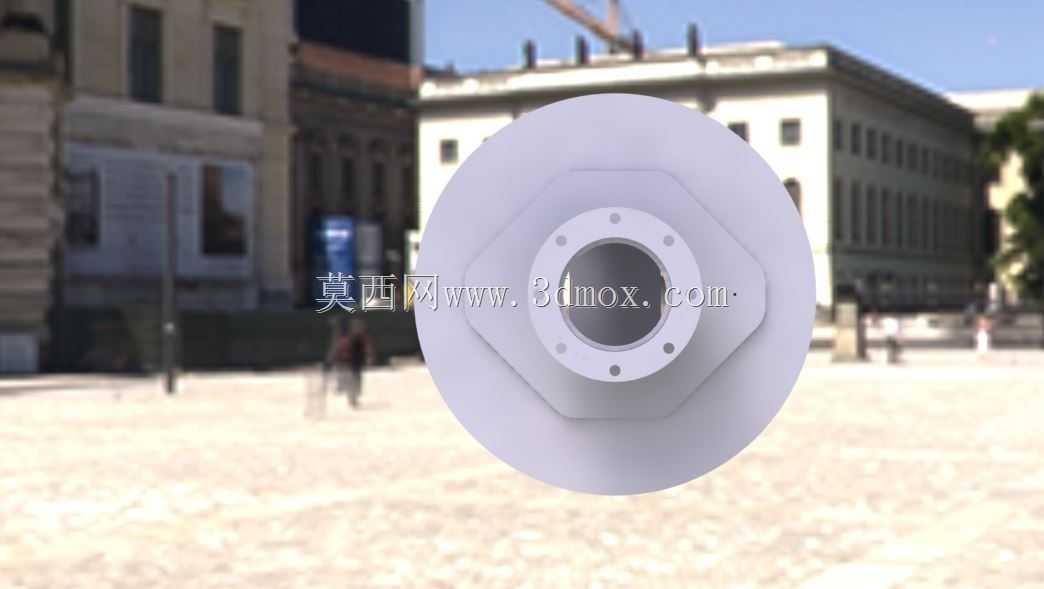

　　结构设计过程中，首先围绕六寸通径的流量要求确定筒身内径，保证额定工作流量下流道内介质流速处于合理区间，既不会因流速过高导致流阻过大、泡沫结构被剪切破坏，也不会因流速过低造成介质在筒内滞留、泡沫液沉积堵塞。法兰端的连接尺寸严格匹配通用管路法兰标准，螺栓孔中心圆直径、法兰厚度、密封面形式都和常规工业消防管路保持通用互换，现场选型时无需单独定制转接法兰，降低备件储备种类。端部喷射侧的导流盘采用圆盘式扩面结构，盘面与主体轴线垂直布置，泡沫混合液从筒身出口喷出后撞击导流盘面，可沿盘面径向均匀散开，配合外部泡沫产生结构能够形成覆盖面更广的泡沫射流，相比直筒式喷嘴，其喷射覆盖半径更大，泡沫分布均匀度更好，不会出现局部泡沫堆积、部分防护区域覆盖空白的问题。

　　装置整体的外形轮廓充分考虑了狭窄安装空间的适配性，支架支撑臂的展开宽度、导流盘的外径尺寸都经过边界校核，在储罐壁部、管路夹层等狭小安装点位布设时，不会和周边相邻管路、罐体附件产生运动干涉或安装碰撞。筒身侧壁预留的辅助接口可根据现场需求接入检测仪表或者冲洗管路，在系统定期维护时，可直接接入清洁水对内部流道进行反向冲洗，将残留的泡沫液沉积物彻底排出，避免长期闲置后残留介质干结堵塞流道。

　　从实际工况适配角度，整套结构的刚性分配经过优化，主体筒身采用等壁厚圆筒设计，承压能力均匀稳定，支架部分通过折弯翻边提升结构刚性，在装置长期承受管路振动、环境温度交变的工况下，不会出现支架变形、筒身轴线偏斜的故障。法兰对接面的加工精度满足密封要求，配对安装后可在系统额定工作压力下保持无渗漏，不需要频繁补紧紧固件。导流盘与筒身的连接位置采用加强过渡结构，喷射反冲力可均匀传递到整个筒身再分散至后端法兰和两侧支架，避免连接位置出现应力集中导致的结构开裂。对于结构设计人员而言，该装置的建模逻辑完整覆盖了法兰配对、支架安装、流道顺滑过渡、喷射导流各环节的工程需求，所有配合尺寸都贴合现场安装实际，可直接用于泡沫灭火系统的管路布置选型、安装干涉校验以及施工出图参考。
