仓储用钣金结构手推购物小车

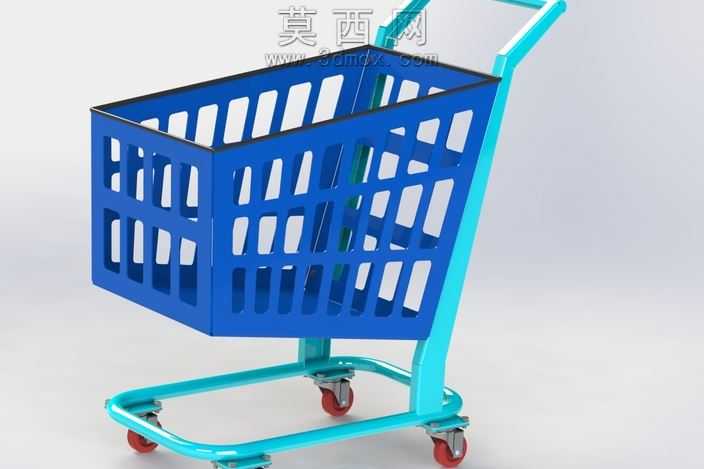

本作品为仓储场景适配的钣金手推小车三维建模成果，建模阶段以SolidWorks为核心工具，采用自底向上的装配建模逻辑完成全结构搭建。首先针对承载篮体部分，以钣金模块为核心进行参数化设计，篮体侧壁采用等距阵列的长圆形镂空结构，建模时先绘制单组镂空草图，通过线性阵列完成全侧壁镂空排布，再通过基体法兰、边线法兰特征完成篮体的围合成型，篮体顶部边缘做卷边处理，既提升结构刚性，也避免钣金锐边造成使用划伤，篮体底部预留与底架连接的安装定位孔，保证装配精度。车架部分采用圆管弯折成型的结构设计，建模时通过3D草图绘制圆管的空间走向路径，扫描特征生成连续的管体结构，推手部分做向上倾斜的人体工学弧度设计，适配不同身高使用者的推行施力角度，底架为U型承托结构，与篮体底部完全贴合，通过焊接约束模拟实际生产中的连接工艺，保证整体结构的受力合理性。行走轮组采用标准万向脚轮结构，建模时还原了脚轮的支架、转轴、滚轮、轴承的完整装配关系，滚轮采用聚氨酯材质的外观设置，轮架做镀锌金属质感的材质调整，保证推行过程的静音与转向灵活性。渲染阶段采用Keyshot完成材质与场景搭建，篮体钣金部分赋予蓝色哑光喷塑材质，调整粗糙度参数模拟实际塑粉的颗粒质感，车架部分赋予亮青色金属烤漆材质，与篮体形成清晰的视觉区分，脚轮部分分别赋予金属镀锌、红色聚氨酯橡胶的材质属性，场景采用浅灰色无影摄影棚环境，添加柔和的顶光与侧补光，突出钣金结构的棱角与镂空的光影层次，整体渲染效果清晰展现各部件的结构关系与材质特征。设计过程中充分考虑钣金加工的工艺可行性，所有弯折半径均适配常规钣金折弯设备的加工参数，镂空结构的排布兼顾减重效果与结构强度，避免出现应力集中的薄弱区域，整车尺寸适配仓储通道的通行宽度，既可以用于仓库内零散物料的转运，也可适配商超场景的购物承载需求，整体结构无冗余设计，所有部件均可通过常规钣金加工、管材弯折、标准件装配完成落地生产。
