瓦面安装式太阳能可乐瓶照明装置设计

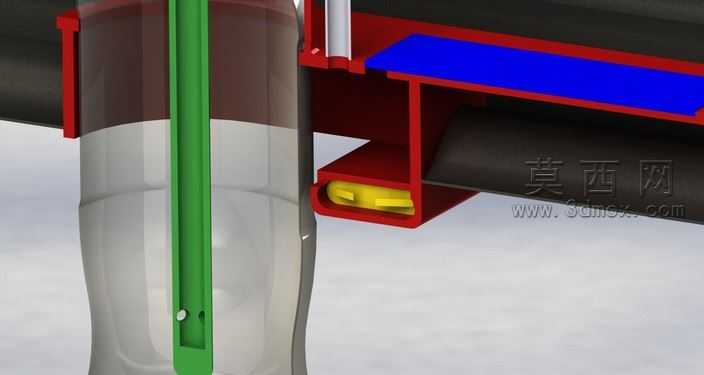

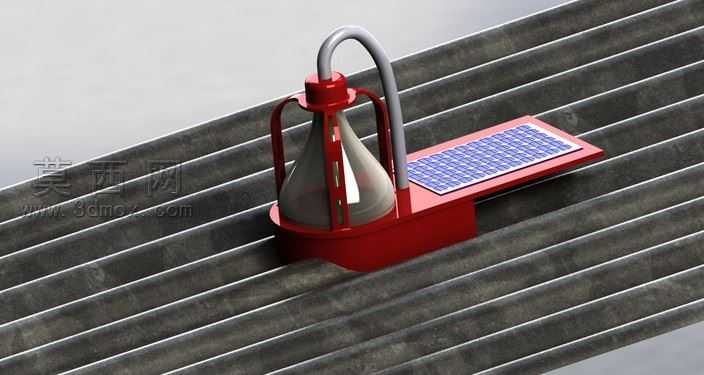

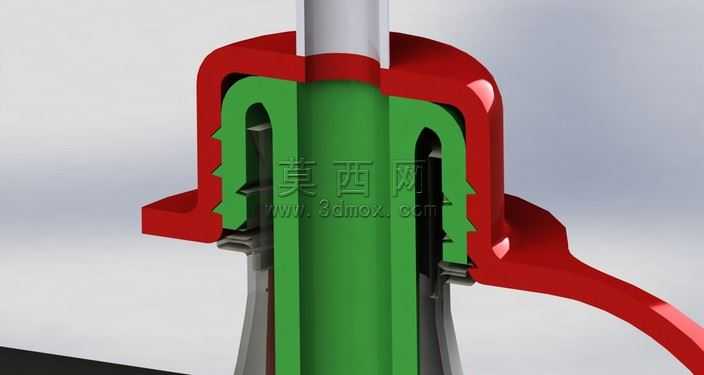

该作品为适配瓦楞屋面安装的太阳能照明装置三维建模设计，整体采用SolidWorks完成全参数化建模，各部件结构尺寸精准匹配装配逻辑，可直接导出工程图用于实物打样制作。建模过程中首先完成红色安装基座的结构绘制，基座底部设置与瓦楞弧度匹配的贴合曲面，无需破坏屋面原有波形结构即可稳定放置，基座边缘预留密封胶施胶槽位，安装时在边缘涂刷密封胶即可实现防水固定，避免屋面渗漏问题。基座上方一侧设计锥形瓶体固定架，采用三根竖向支撑条搭配顶部环形固定圈的结构，可稳定卡合改造后的可乐瓶体，瓶体选用半透明磨砂材质进行渲染，模拟光线漫射效果，瓶体内部预留照明组件安装空间，可放置LED发光元件实现日间储能、夜间照明的功能。基座另一侧延伸出平板式太阳能板安装位，安装位设置倾斜角度适配屋面采光需求，太阳能板表面采用栅格纹理材质渲染，还原真实光伏板的外观质感，板体与基座之间设置走线槽，光伏板的连接线路可通过隐藏式槽位接入瓶体内部的储能电池，避免线路外露造成老化损坏。装置顶部设置灰色弯管结构，建模时采用扫掠命令完成弯管的曲面造型，弯管连通瓶体内部与外部，可实现通气散热功能，避免内部元件长期密闭出现过热问题。整体装配过程中严格校验各部件的干涉情况，红色固定架与瓶体、太阳能板与基座、弯管与顶部固定座的配合间隙均控制在合理范围，渲染阶段分别对红色塑料基座、磨砂玻璃瓶体、金属质感固定架、光伏板栅格面赋予对应材质，调整光照角度模拟屋面日间采光环境，还原装置安装在瓦楞屋面上的真实使用效果。设计过程中充分考虑安装便捷性，整体结构无需在屋面打孔，仅靠密封胶粘接与瓦楞的卡合即可固定，后期维护时可直接从屋面内侧操作，无需攀爬至屋顶外侧，降低维护风险，同时瓶体外部的红色固定架兼具防护与导光作用，可将光线向下方空间引导，提升照明覆盖范围。
